Einführung
Wussten Sie, dass sich die Effizienz Ihrer Stromversorgung sowohl auf die Energiekosten als auch auf die Leistung auswirken kann? Schaltnetzteile (SPS) sind das Herzstück moderner elektrischer Systeme, insbesondere wenn es um die Stromversorgung von Geräten wie LED-Treibern geht. In diesem Artikel erläutern wir, was ein Schaltnetzteil ist, wie es funktioniert und warum es die erste Wahl für energieeffiziente Anwendungen ist. Sie erfahren, wie Sie das richtige SPS für Ihre Anforderungen auswählen und seine Anwendungen in verschiedenen Branchen erkunden.
Was ist ein Schaltnetzteil?
Ein Schaltnetzteil (SPS) ist ein fortschrittliches elektronisches Gerät, das elektrische Energie effizient von einer Form in eine andere umwandelt. Während herkömmliche Netzteile lineare Methoden zur Spannungsumwandlung verwenden, nutzt ein Schaltnetzteil Hochfrequenz-Schalttechniken und bietet so eine effizientere und kompaktere Lösung. Seine Hauptfunktion besteht darin, Wechselstrom (Wechselstrom) in Gleichstrom (Gleichstrom) umzuwandeln, was für die Stromversorgung einer Vielzahl von Geräten, einschließlich LED-Treibern, unerlässlich ist. Schaltnetzteile können jedoch auch die Spannungsniveaus regulieren, indem sie sie entsprechend den Anforderungen des angeschlossenen Systems entweder erhöhen oder verringern. Diese Vielseitigkeit macht SPS ideal für eine Reihe von Anwendungen, von der Haushaltselektronik bis hin zu Industriemaschinen.
Im Gegensatz zu linearen Netzteilen, die Energie in Form von Wärme verschwenden, sind Schaltnetzteile für ihre hohe Energieeffizienz bekannt. Dies ist sowohl für die Leistung als auch für die Kosteneinsparung von entscheidender Bedeutung, insbesondere bei Geräten wie LED-Treibern, die für eine optimale Funktion auf eine stabile und effiziente Stromzufuhr angewiesen sind.
Wie funktioniert ein Schaltnetzteil?
Der Betrieb eines Schaltnetzteils dreht sich um das Hochfrequenzschalten einer elektronischen Komponente, typischerweise eines Transistors. Dieser Schaltvorgang ist der Schlüssel zu seiner Effizienz, da er dabei hilft, den Energiefluss mit minimalem Energieverlust zu steuern. So läuft der Prozess ab:
1. Hochfrequenzschaltung
Der Transistor im Netzteil schaltet schnell zwischen einem „Ein“-Zustand (Stromfluss zulassend) und einem „Aus“-Zustand (Stromfluss unterbrechen) um. Dieses Umschalten erfolgt bei sehr hohen Frequenzen, typischerweise im Bereich von mehreren zehn bis hundert Kilohertz. Die Häufigkeit dieser Umschaltung bestimmt den Gesamtwirkungsgrad und die Leistung des Netzteils. Es ist dieser Schaltvorgang, der es dem Netzteil ermöglicht, Energie effizient zu übertragen und gleichzeitig den Leistungsverlust zu minimieren, der bei linearen Netzteilen auftritt.
2. Stromfluss durch den Transformator
Wenn sich der Transistor im „Ein“-Zustand befindet, fließt Strom durch den Transformator, wo der Spannungspegel je nach Bedarf der Last entweder erhöht oder gesenkt wird. Die Rolle des Transformators ist von entscheidender Bedeutung, da er dabei hilft, die Spannung auf das richtige Niveau für die Anwendung einzustellen.
3. Berichtigung und Glättung
Nachdem der Wechselstrom in den entsprechenden Spannungspegel umgewandelt wurde, wird er gleichgerichtet (in Gleichstrom umgewandelt). Dies wird durch Dioden erreicht, die den Strom nur in eine Richtung fließen lassen und so den Wechselstrom effektiv in Gleichstrom umwandeln. Anschließend wird die Gleichspannung mithilfe von Kondensatoren und Induktivitäten geglättet, wodurch Schwankungen oder Welligkeiten in der Ausgangsspannung vermieden werden.
4. Rückkopplungsschleife zur Spannungsregelung
Eines der wichtigsten Merkmale eines Schaltnetzteils ist die Rückkopplungsschleife, die dafür sorgt, dass die Ausgangsspannung auch bei Schwankungen der Eingangsspannung stabil bleibt. Ein Rückkopplungsmechanismus überwacht kontinuierlich den Ausgang und passt den Schaltvorgang an, um einen konstanten Spannungspegel aufrechtzuerhalten. Dies ist besonders wichtig, wenn es um empfindliche elektronische Geräte wie LED-Treiber geht, die eine stabile und zuverlässige Stromversorgung benötigen.
Im Wesentlichen macht die Kombination aus schnellem Schalten, Spannungswandlung, Gleichrichtung, Glättung und Rückkopplungsregelung das Schaltnetzteil äußerst effizient und stabil. Im Vergleich zu linearen Netzteilen erzeugen SPS-Geräte weniger Wärme und verbrauchen weniger Energie, was zu geringeren Betriebskosten und erhöhter Zuverlässigkeit führt. Diese Vorteile machen Schaltnetzteile zur bevorzugten Wahl für die Stromversorgung moderner Elektronik, insbesondere für Anwendungen wie LED-Beleuchtung und andere energieempfindliche Technologien.
5. Warum Effizienz wichtig ist
Der hohe Wirkungsgrad von Schaltnetzteilen ist besonders wichtig bei LED-Treiberanwendungen. LED-Leuchten benötigen eine konstante und zuverlässige Stromversorgung, um Höchstleistungen zu erbringen. Durch den Einsatz einer SPS können Hersteller sicherstellen, dass ihre LED-Treiber mit minimalem Energieverlust arbeiten, was sich in besserer Leistung, längerer Lebensdauer und niedrigeren Energiekosten niederschlägt.
Diese fortschrittliche Technologie hat die Stromversorgungsbranche revolutioniert und bietet eine kompaktere, zuverlässigere und effizientere Alternative zu herkömmlichen Stromversorgungssystemen. Unabhängig davon, ob es sich um leistungsstarke Industrieanlagen oder Unterhaltungselektronik handelt, spielt das Schaltnetzteil eine entscheidende Rolle dabei, sicherzustellen, dass Ihre Geräte ohne unnötigen Abfall die benötigte Energie erhalten.
Warum ein Schaltnetzteil wählen?
Schaltnetzteile bieten gegenüber herkömmlichen Netzteilen mehrere Vorteile und sind daher die erste Wahl für verschiedene Anwendungen. Nachfolgend sind einige der Hauptgründe für die Wahl eines SPS aufgeführt.
1. Hohe Effizienz
Der größte Vorteil eines Schaltnetzteils ist sein hoher Wirkungsgrad. Herkömmliche lineare Netzteile können bis zu 50 % der von ihnen umgewandelten Energie als Wärme verschwenden. Allerdings können SPS-Geräte mit einem Wirkungsgrad von 85 % oder mehr betrieben werden, was bedeutet, dass sie mehr elektrische Energie in nutzbaren Strom umwandeln und weniger Wärme erzeugen.
Beispielsweise bei Anwendungen wie der Stromversorgung von LED-Treibern, bei denen die Aufrechterhaltung einer stabilen Stromversorgung von entscheidender Bedeutung ist, trägt die Effizienz einer SPS dazu bei, Energieverschwendung zu reduzieren, was sowohl zu Kosteneinsparungen als auch zu einer längeren Lebensdauer der Komponenten führt.
2. Kompakte Größe und Gewicht
Ein weiterer wesentlicher Vorteil ist die kompakte Bauweise von Schaltnetzteilen. Aufgrund ihrer hohen Effizienz und Schalttechnologie können SPS-Einheiten viel kleiner und leichter sein als lineare Netzteile. Dadurch eignen sie sich ideal für Geräte, bei denen der Platz eine Rolle spielt, beispielsweise in der Unterhaltungselektronik und bei LED-Beleuchtungssystemen.
Insbesondere LED-Treiber, die kompakt sein müssen, um in enge Bauräume zu passen, sind stark auf den kleinen Formfaktor von Schaltnetzteilen angewiesen. Das reduzierte Gewicht trägt zudem zur einfachen Montage bei und reduziert die Belastung des Montagesystems.
3. Kosteneinsparungen
Schaltnetzteile sind zwar anfangs etwas teurer, bieten jedoch aufgrund ihrer Energieeffizienz langfristige Kosteneinsparungen. Durch die höheren Energieeinsparungen können Unternehmen und Verbraucher die höheren Vorlaufkosten im Laufe der Zeit amortisieren. In Branchen, in denen viel Strom verbraucht wird, beispielsweise in großen Fabriken, können effiziente Stromversorgungen die Stromkosten drastisch senken.
Schaltnetzteile reduzieren aufgrund ihrer geringeren Wärmeentwicklung auch den Bedarf an zusätzlichen Kühlsystemen, was die Wartungs- und Betriebskosten weiter senkt.
Hauptmerkmale von Schaltnetzteilen
Bei der Auswahl eines Schaltnetzteils für Ihre Anwendung ist es wichtig, dessen Hauptmerkmale zu verstehen. Diese Merkmale wirken sich nicht nur auf die Leistung aus, sondern bestimmen auch, wie gut das Netzteil Ihre spezifischen Anforderungen erfüllt.
Merkmal 1: Hohe Effizienz
Ein hoher Wirkungsgrad ist das wichtigste Merkmal eines Schaltnetzteils. In einer SPS wird der Energieumwandlungsprozess durch Hochfrequenzschaltung optimiert. Dadurch verschwenden Schaltnetzteile im Vergleich zu linearen Modellen sehr wenig Energie. Dies senkt die Betriebskosten und hilft beim Wärmemanagement.
Bei Anwendungen wie LED-Beleuchtung, bei denen eine konstante Leistung von entscheidender Bedeutung ist, sorgt ein hoher Wirkungsgrad dafür, dass das Licht stabil bleibt und der Treiber mit maximaler Leistung bei minimalem Energieverlust arbeitet.
Effizienzbewertung |
Anwendungsbeispiel |
Stromeinsparungen (jährlich) |
85 % |
LED-Beleuchtung |
50-100 $ |
90 % |
Industrieausrüstung |
500–1.000 US-Dollar |
95 % |
Rechenzentren |
5.000 $+ |
Funktion 2: Spannungsregelung
Die Spannungsregelung ist ein weiteres wichtiges Merkmal von Schaltnetzteilen. SPS-Geräte sind darauf ausgelegt, eine stabile Ausgangsspannung aufrechtzuerhalten, unabhängig von Schwankungen der Eingangsspannung oder Laständerungen. Dies ist von entscheidender Bedeutung für Geräte wie LED-Treiber, die eine stabile und zuverlässige Stromversorgung benötigen, um Schäden zu vermeiden und einen ordnungsgemäßen Betrieb sicherzustellen.
Der Rückkopplungsmechanismus in einer SPS passt den Schaltvorgang kontinuierlich an und stellt so sicher, dass die Ausgangsspannung auch unter wechselnden Bedingungen im gewünschten Bereich bleibt.
Merkmal 3: Kompaktes und leichtes Design
Wie bereits erwähnt, ist die kompakte Bauweise von Schaltnetzteilen einer ihrer Hauptvorteile. Durch den hocheffizienten Schaltbetrieb können Größe und Gewicht des Netzteils reduziert werden, ohne dass die Leistung beeinträchtigt wird. Dies ist wichtig für Anwendungen, die kleine und leichte Netzteile erfordern, beispielsweise in tragbaren elektronischen Geräten und LED-Leuchten.
Beispielsweise müssen LED-Treiber, die in intelligenten Beleuchtungssystemen verwendet werden, oft klein und leicht genug sein, um in kompakte Räume zu passen, ohne Kompromisse bei der Leistungsabgabe oder Effizienz einzugehen.
Anwendungen von Schaltnetzteilen in verschiedenen Branchen
Schaltnetzteile werden aufgrund ihrer Zuverlässigkeit, Effizienz und Vielseitigkeit in einer Vielzahl von Branchen eingesetzt. Im Folgenden untersuchen wir einige der häufigsten Anwendungen von SPS-Einheiten.
Unterhaltungselektronik
Schaltnetzteile sind häufig in der Unterhaltungselektronik wie Fernsehern, Laptops, Smartphones und Spielekonsolen zu finden. Die kompakte und effiziente Natur der SPS-Technologie macht sie ideal für die Stromversorgung kleiner, tragbarer Geräte bei gleichzeitiger Minimierung des Energieverbrauchs.
In der LED-basierten Unterhaltungselektronik sind SPS-Einheiten von entscheidender Bedeutung für die stabile, energieeffiziente Stromversorgung von Glühbirnen, Fernsehern und Home-Entertainment-Systemen.
Industriemaschinen
In industriellen Anwendungen werden Schaltnetzteile verwendet, um Systeme wie Fabrikautomation, medizinische Geräte und schwere Maschinen zuverlässig mit Strom zu versorgen. Industrieroboter, Förderbänder und SPS-Systeme (speicherprogrammierbare Steuerung) sind auf SPS-Einheiten angewiesen, um einen stabilen Betrieb zu gewährleisten.
Die Effizienz von Schaltnetzteilen sorgt dafür, dass Industrieanlagen reibungslos funktionieren und die benötigte Leistung konstant geliefert wird. Dies reduziert Ausfallzeiten, erhöht die Produktivität und senkt die Betriebskosten.
Industrie |
Anwendung |
SPS-Modellempfehlung |
Unterhaltungselektronik |
LED-Fernseher, Smart-Geräte |
Modell X-12V |
Industrieausrüstung |
Fabrikautomation |
Modell Y-24V |
Medizinische Ausrüstung |
Diagnosesysteme |
Modell Z-48V |
Beleuchtungssysteme

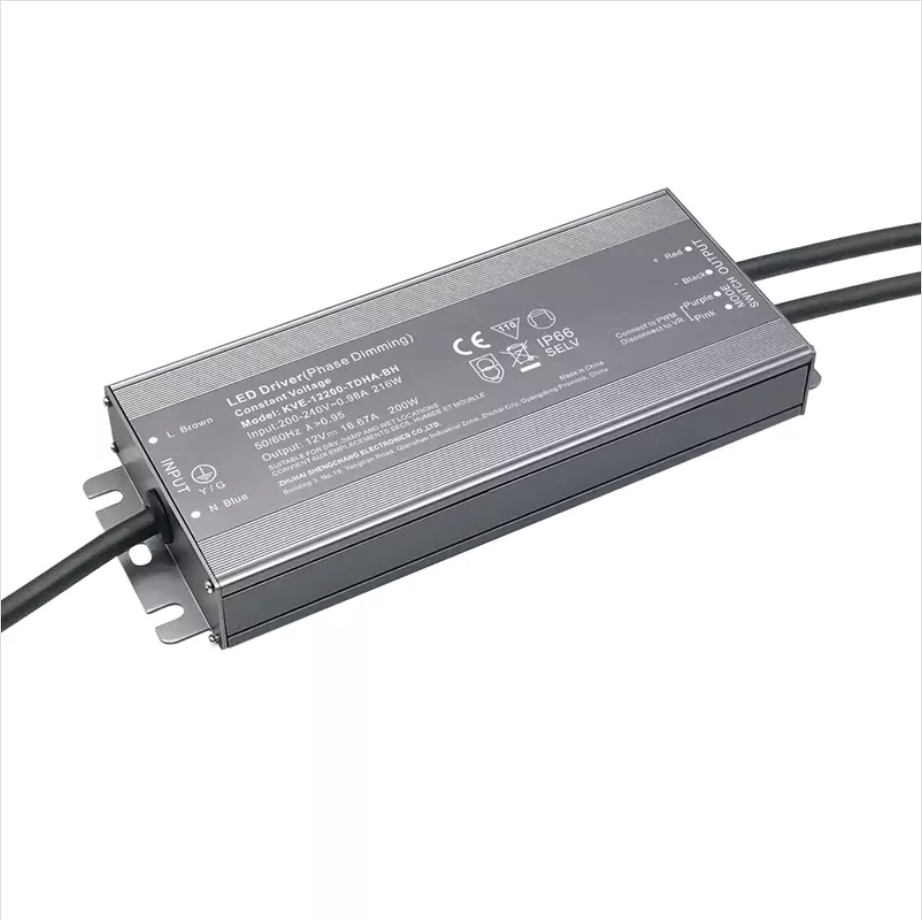

Auch in Beleuchtungssystemen, insbesondere bei LED-basierten Beleuchtungen, werden Schaltnetzteile häufig eingesetzt. Insbesondere LED-Treiber verlassen sich auf die SPS-Technologie, um Wechselstrom in Gleichstrom umzuwandeln, der für den effizienten Betrieb von LEDs erforderlich ist. Die Kompaktheit und Effizienz von SPS-Einheiten eignen sich perfekt für moderne Beleuchtungsanwendungen, bei denen der Platz oft begrenzt ist und Energieeffizienz oberste Priorität hat.
Von SPS-Einheiten betriebene LED-Treiber sorgen dafür, dass die Lichter hell und gleichmäßig bleiben und gleichzeitig weniger Energie verbrauchen als herkömmliche Beleuchtungssysteme. Dies ist besonders nützlich bei der Wohn- und Gewerbebeleuchtung.
So wählen Sie das richtige Schaltnetzteil aus
Bei der Auswahl eines Schaltnetzteils für Ihre Anwendung müssen mehrere Schlüsselfaktoren berücksichtigt werden. Hier finden Sie eine Schritt-für-Schritt-Anleitung, die Ihnen bei der Auswahl des richtigen SPS hilft.
Spannungs- und Stromanforderungen
In erster Linie müssen Sie sicherstellen, dass das Schaltnetzteil den Spannungs- und Stromanforderungen Ihres Systems entspricht. Beispielsweise benötigen LED-Treiber bestimmte Spannungs- und Stromwerte, um sicherzustellen, dass sie effizient arbeiten, ohne die LEDs zu überlasten oder zu beschädigen. Stellen Sie vor dem Kauf sicher, dass die SPS-Einheit die richtige Spannung und ausreichend Strom für Ihre Anwendung liefern kann.
Größe und Formfaktor
Größe und Formfaktor sind ebenfalls entscheidende Faktoren, insbesondere bei Anwendungen mit begrenztem Platzangebot. Schaltnetzteile sind in verschiedenen Größen erhältlich, von kompakten Modellen für die Unterhaltungselektronik bis hin zu größeren Einheiten für industrielle Anwendungen. Stellen Sie sicher, dass die SPS-Einheit in den verfügbaren Platz in Ihrem Design passt.
Anwendung |
Spannung und Strom |
Überlegungen zur Größe |
LED-Beleuchtung |
12V-24V, 0,5A-2A |
Kompakt |
Industrieausrüstung |
24V-48V, 5A-10A |
Größer, schwerer |
Effizienz und Wärmeableitung
Berücksichtigen Sie die Effizienz des Schaltnetzteils, insbesondere bei energiesensiblen Anwendungen. Eine effizientere SPS erzeugt weniger Wärme, wodurch der Bedarf an zusätzlichen Kühlmechanismen verringert wird. Dies ist in Beleuchtungssystemen und anderen Anwendungen von entscheidender Bedeutung, bei denen ein Wärmestau empfindliche Komponenten beschädigen könnte.
Abschluss
Schaltnetzteile sind aufgrund ihrer Effizienz, Kompaktheit und Wirtschaftlichkeit zu einem festen Bestandteil moderner elektrischer und elektronischer Systeme geworden. Ganz gleich, ob Sie LED-Treiber, Industriemaschinen oder Unterhaltungselektronik mit Strom versorgen, SPS-Geräte bieten eine zuverlässige und energieeffiziente Lösung für eine Vielzahl von Anwendungen.
Bei der Auswahl eines Schaltnetzteils ist es wichtig, Faktoren wie Spannung, Strom, Größe und Effizienz zu berücksichtigen, um eine optimale Leistung für Ihre Anwendung sicherzustellen. Durch die Wahl der richtigen SPS können Sie die Energieeffizienz verbessern, Kosten senken und die langfristige Zuverlässigkeit Ihres Systems sicherstellen.
Ein Schaltnetzteil (SPS) ist ein effizientes und vielseitiges Gerät, das zur Umwandlung elektrischer Energie, typischerweise von Wechselstrom in Gleichstrom, und gleichzeitiger Anpassung der Spannungspegel verwendet wird. Es funktioniert durch das Schalten von Hochfrequenztransistoren, was den Energieverlust minimiert. Diese Technologie ist besonders vorteilhaft für die Stromversorgung LED-Treiber sorgen für eine stabile und effiziente Leistung. Zhuhai Shengchang Electronics Co., Ltd. bietet hochwertige SPS-Lösungen zur Verbesserung der Energieeffizienz in einer Vielzahl von Anwendungen, einschließlich LED-Beleuchtung. Ihre Produkte bieten eine zuverlässige und kostengünstige Stromumwandlung, was sie zu einer hervorragenden Wahl für energieempfindliche Geräte macht.
Tipp:
● Überprüfen Sie immer die Spannungs- und Stromspezifikationen, bevor Sie ein Schaltnetzteil auswählen, um die Kompatibilität mit Ihrer Ausrüstung sicherzustellen.
● Regelmäßige Tests und Wartung Ihres Schaltnetzteils gewährleisten langfristige Zuverlässigkeit und optimale Leistung.
FAQ
F: Was ist ein Schaltnetzteil?
A: Ein Schaltnetzteil (SPS) ist ein elektronisches Gerät, das Wechselstrom in Gleichstrom umwandelt und dabei die Spannungspegel effizient anpasst. Es funktioniert durch das Schalten von Hochfrequenztransistoren, um den Energieverlust zu minimieren.
F: Wie funktioniert ein Schaltnetzteil mit einem LED-Treiber?
A: Ein Schaltnetzteil sorgt dafür, dass der LED-Treiber eine stabile und konstante Spannung erhält und verbessert so die Effizienz und Leistung von LED-Beleuchtungssystemen.
F: Welche Vorteile bietet die Verwendung eines Schaltnetzteils in der LED-Beleuchtung?
A: Schaltnetzteile sind im Vergleich zu herkömmlichen Methoden energieeffizienter und stabiler und daher ideal für LED-Treiber in Beleuchtungsanwendungen.
F: Wie kann ich die Leistung eines LED-Treibers mit einem Schaltnetzteil testen?
A: Mit Tools zum Testen von LED-Treibern können Sie Strom, Effizienz und Gesamtleistung messen und so sicherstellen, dass das Netzteil optimale Ergebnisse für Ihr LED-Setup liefert.
F: Warum sollte ich für LED-Treiber ein Schaltnetzteil einem linearen Netzteil vorziehen?
A: Schaltnetzteile sind effizienter und kompakter, wodurch Energieverluste und Wärmeentwicklung reduziert werden, was sie zu einer besseren Wahl für den Betrieb von LED-Treibern macht.
