Детали продуктов

Вы здесь: Дом / Продукты / Триаковый светодиодный драйвер с регулируемой яркостью / Серия KVF-TDW 100–277 В постоянного тока, стандартная / 80 Вт 96 Вт 100 Вт 120 Вт Триаковый источник питания для светодиодов с регулируемой яркостью CV 100 В 110 В 120–277 В переменного тока

Категория продукта

загрузка

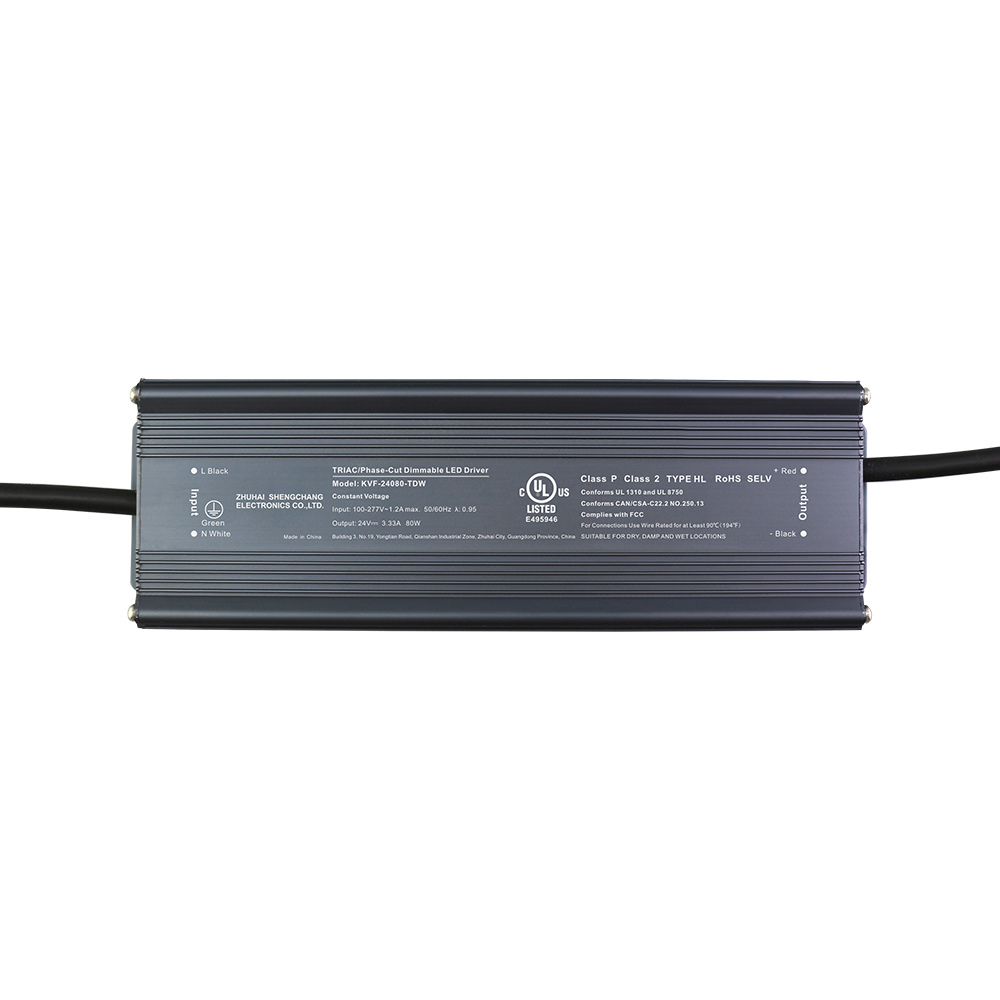

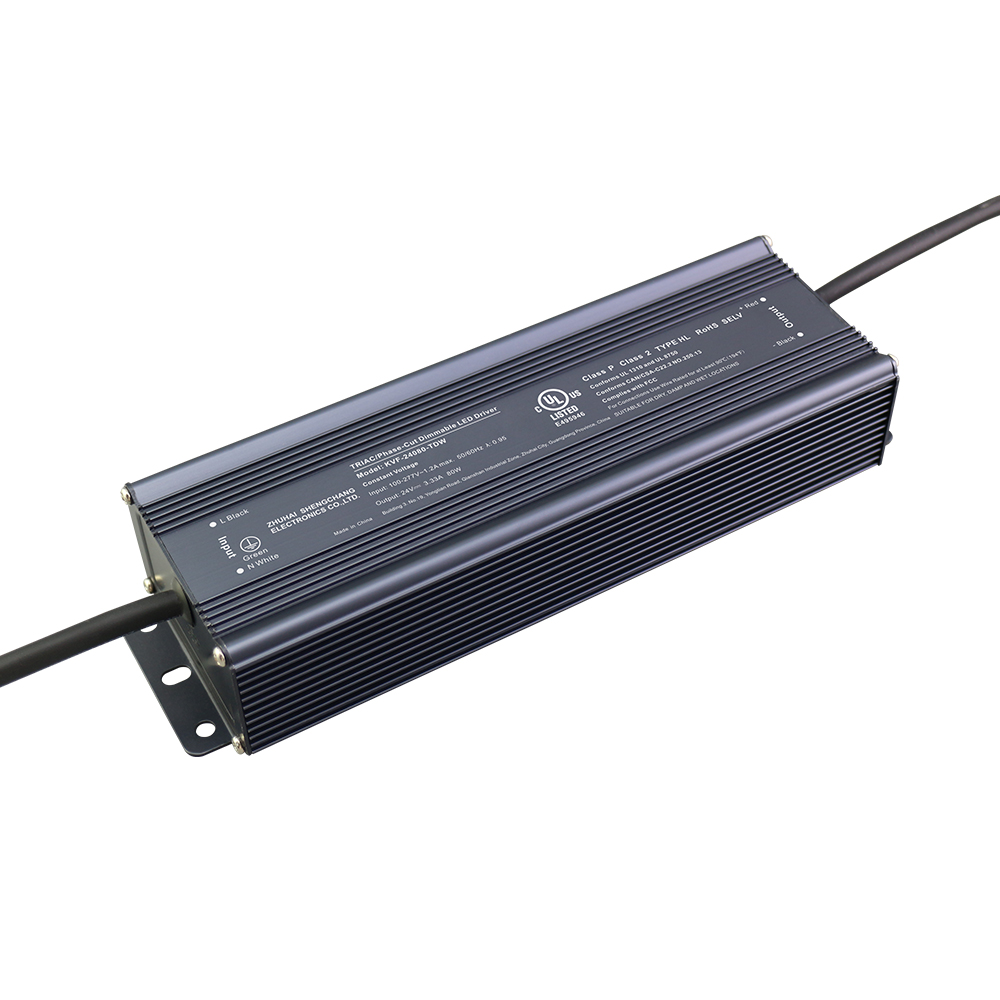

80 Вт 96 Вт 100 Вт 120 Вт триаковый источник питания для светодиодов с регулируемой яркостью CV 100 В 110 В 120–277 В переменного тока

Выходная мощность:
80 Вт
96 Вт
100 Вт
120 Вт
Доступность:
Запросить Добавить в корзину

  • Триак

  • изолированный

  • Постоянное напряжение

  • Затемнение

  • IP66, сухой и влажный, влажный

  • 110–277 В переменного тока

  • 80 Вт, 96 Вт, 100 Вт, 120 Вт

  • 12/24/36/48В

  • UL и cUL, FCC, класс 2, CE, RoHS, REACH

Преимущество

80 Вт 96 Вт 100 Вт 120 Вт триаковый источник питания для светодиодов с регулируемой яркостью CV 100 В 110 В 120–277 В переменного тока


Выход:

Постоянное напряжение

Диапазон:

100–277 В переменного тока

Конструкция ПФУ:

Встроенная активная функция PFC

Защита:

Короткое замыкание/перегрузка/перегрев

Тепловыделение:

Охлаждение за счет свободной конвекции воздуха

Водонепроницаемость:

Алюминиевый корпус с полной защитой для использования в сухих, влажных и влажных помещениях.

Функция затемнения:

Фазовое затемнение: работа с диммерами прямой фазы, MLV и обратной фазы, ELV, TRIAC.

Диапазон затемнения:

0-100%

Приложение:

Подходит для применения светодиодного освещения.

Гарантия:

5 лет гарантии

Другие:

Выход ШИМ, высокий коэффициент мощности PF≥0,95, затемнение без мерцания


Спецификация


Выходная мощность

Номер модели

Выходное напряжение

Выходной ток

Размер

Масса

80 Вт

КВФ-12080-TDW

12 В

6,66А

230*70*43 мм

1,10 кг

КВФ-24080-TDW

24В

3,34А

КВФ-36080-TDW

36В

2,22А

КВФ-48080-TDW

48В

1,67А

96 Вт

КВФ-24096-TDW

24В

4А

КВФ-36096-TDW

36В

2,67А

КВФ-48096-TDW

48В

2А

100 Вт

КВФ-12100-TDW

12 В

8.34А

КВФ-24100-TDW

24В

4.17А

КВФ-36100-TDW

36В

2,78А

КВФ-48100-TDW

48В

2,09А

120 Вт

КВФ-12120-TDW

12 В

10А

КВФ-24120-TDW

24В

5А

КВФ-36120-TDW

36В

3,33А

КВФ-48120-TDW

48В

2,5 А



Схема подключения светодиодного драйвера симистора

Схема подключения светодиодного драйвера симистора


Схема подключения светодиодного драйвера симистора (1)Схема подключения светодиодного драйвера симистора (2)


Размер драйвера светодиодного триака (см. загрузку спецификаций)


80 Вт 96 Вт 100 Вт 120 Вт триаковый источник питания для светодиодов с регулируемой яркостью CV 100 В 110 В 120–277 В переменного тока

80 Вт 96 Вт 100 Вт 120 Вт Триаковый источник питания для светодиодов с регулируемой яркостью CV 100 В 110 В 120–277 В переменного тока (1)80 Вт 96 Вт 100 Вт 120 Вт Триаковый источник питания для светодиодов с регулируемой яркостью CV 100 В 110 В 120–277 В переменного тока (2)80 Вт 96 Вт 100 Вт 120 Вт Триаковый источник питания для светодиодов с регулируемой яркостью CV 100 В 110 В 120–277 В переменного тока (4)80 Вт 96 Вт 100 Вт 120 Вт Триаковый источник питания для светодиодов с регулируемой яркостью CV 100 В 110 В 120–277 В переменного тока (5)80 Вт 96 Вт 100 Вт 120 Вт Триаковый источник питания для светодиодов с регулируемой яркостью CV 100 В 110 В 120–277 В переменного тока (6)

Варианты выходной мощности 80 Вт 96 Вт 100 Вт 120 Вт

Входное напряжение переменного тока 100 В, 110 В, 120–277 В.


скачать spec_80W Триак, разм. Драйвер CV KVF-TDW 12В и 24В.pdf

скачать spec_96W Триак, разм. Драйвер ШРУС КВФ-TDW 24В.pdf

скачать spec_100W Триак, разм. Драйвер ШРУС КВФ-TDW 12В&24В&48В.pdf

скачать spec_120Вт Триак, разм. Драйвер CV KVF-TDW 12В и 24В.pdf
