DMX işıqlandırma layihələrində sabit və etibarlı DMX siqnal ötürülməsi düzgün karartma nəzarəti üçün vacibdir.
Əgər DMX tutqunlaşdırıla bilən sürücü idarəetmə siqnallarını etibarlı şəkildə qəbul edə və ya düzgün şərh edə bilmirsə, işıqlandırma qurğuları düzgün cavab verməyə bilər və ya qaralma qeyri-sabit ola bilər.
Shengchang tərəfindən idarə olunan bir texniki dəstək işində müştəri layihənin istismara verilməsi zamanı bəzi işıqlandırma qurğularının DMX nəzarətinə düzgün cavab vermədiyini aşkar etdi. Sahədə dimlənən sürücülərin dəyişdirilməsi problemi həll etmədi.

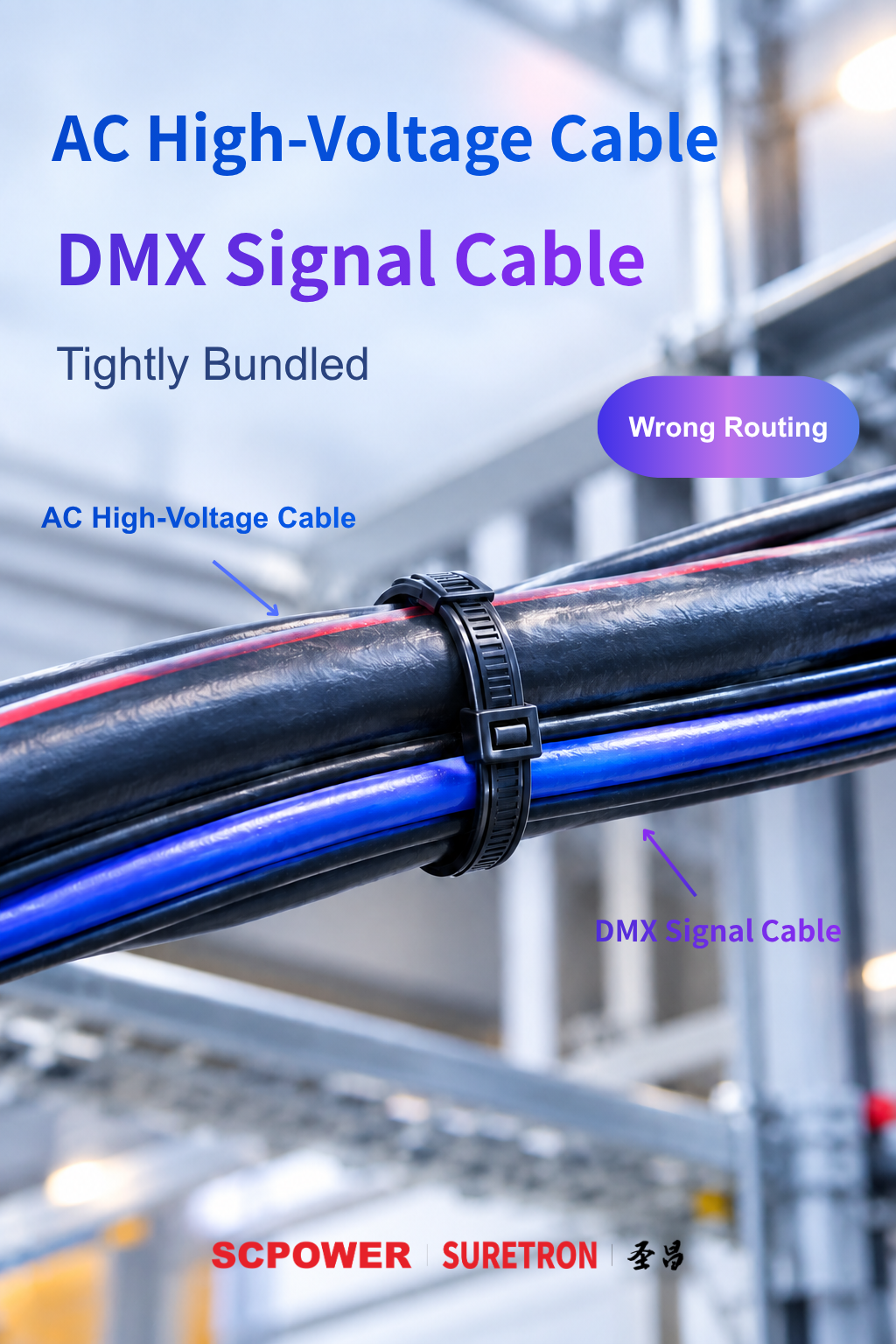

Saytın naqillərini daha da yoxladıqdan sonra Shengchang mühəndisləri müəyyən etdilər ki, DMX nəzarət cihazını sönümlənən drayverlərə birləşdirən DMX siqnal kabelləri AC yüksək gərginlikli elektrik kabelləri ilə birlikdə yığılıb.
Simptomlara və naqillərə əsaslanaraq mühəndislər müəyyən etdilər ki, yüksək gərginlikli elektrik kabelləri ilə DMX siqnal kabelləri arasındakı yaxınlıq DMX siqnal ötürülməsinə müdaxilə edə bilər və bu, sönümlənən sürücülərin idarəetmə siqnallarını düzgün qəbul etmə qabiliyyətinə təsir edə bilər.

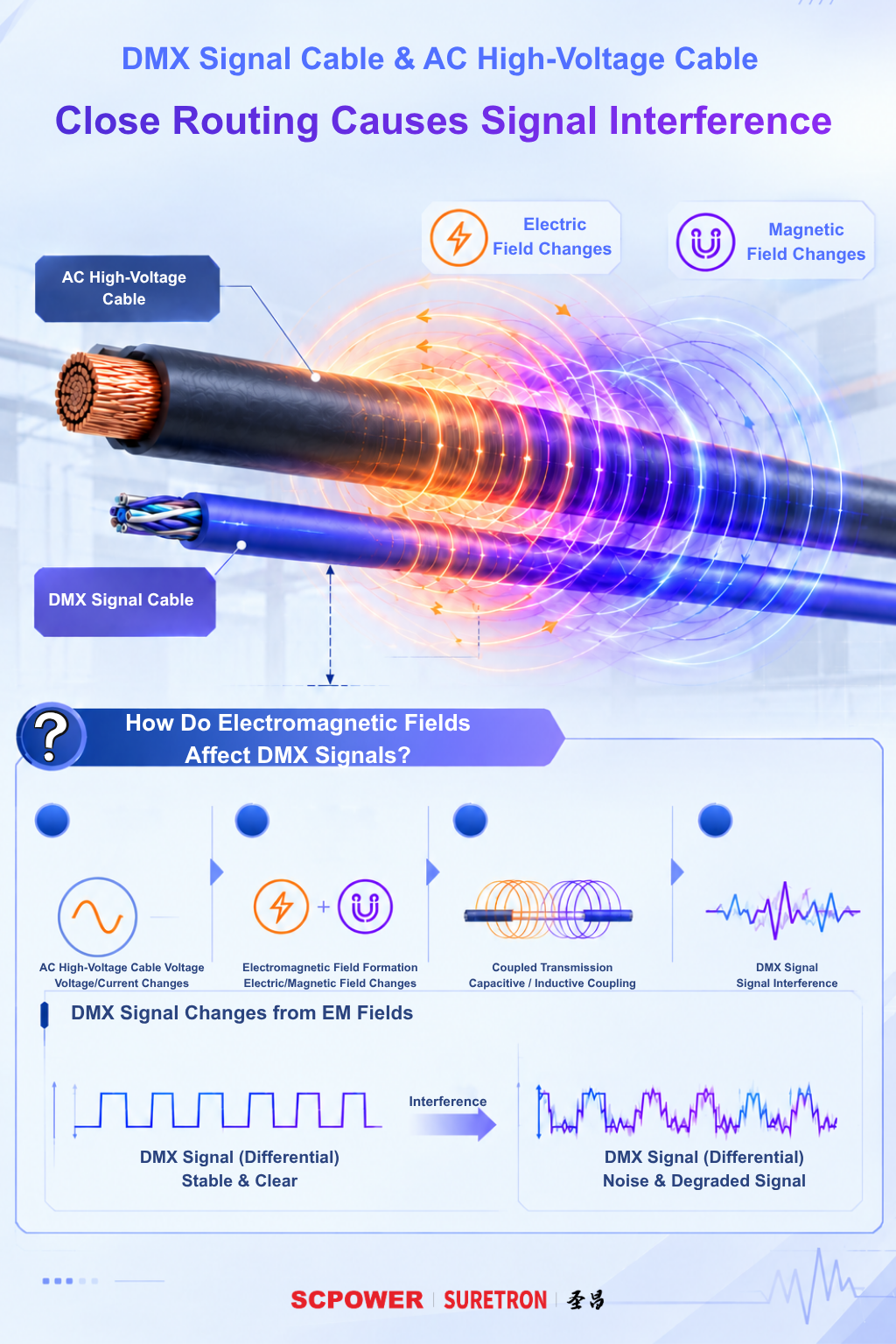

Niyə DMX siqnal kabellərinin yüksək gərginlikli kabellərlə birləşdirilməsi müdaxiləyə səbəb ola bilər?
DMX512 RS-485-ə əsaslanan diferensial rabitədən istifadə edir və müdaxiləyə qarşı yaxşı toxunulmazlığa malikdir. Bununla belə, güclü səs-küy toxunulmazlığı rabitə siqnalının ətrafdakı elektromaqnit mühitindən tamamilə təsirlənməməsi demək deyil.
AC elektrik kabellərində gərginlik və cərəyan dəyişdikdə, kabellərin ətrafında müvafiq elektrik və maqnit sahələri yaranır. DMX siqnal kabelləri uzun məsafədə yüksək gərginlikli elektrik kabellərinə yaxın çəkildikdə, bu dəyişən elektromaqnit sahələri kapasitiv və ya induktiv birləşmə vasitəsilə DMX siqnalının ötürülməsinə təsir göstərə bilər.

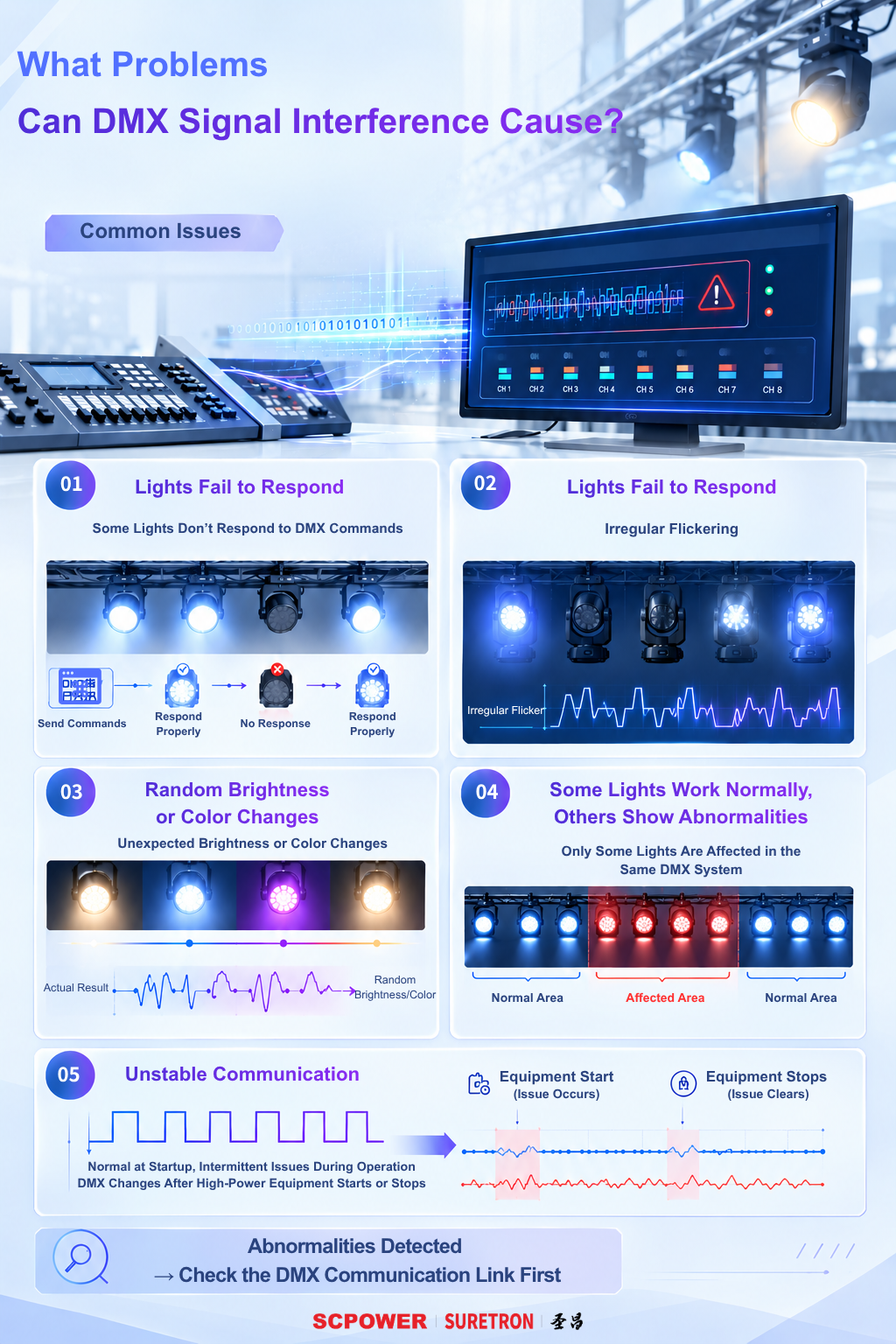

DMX siqnal müdaxiləsi hansı problemlərə səbəb ola bilər?
1. İşıqlandırma qurğuları düzgün cavab vermir
Nəzarətçi DMX karartma əmrlərini göndərir, lakin bəzi işıqlandırma qurğuları göstərişlərə uyğun olaraq parlaqlığını və ya rəngini dəyişmir.
2. Təsadüfi titrəmə
Xüsusilə müəyyən elektrik avadanlığı işə düşdükdə və ya işləyərkən işıqlandırma qurğuları nizamsız olaraq yanıb-sönür.
3. Parlaqlıq və ya Rəngdə təsadüfi Dəyişikliklər
İşıqlandırma qurğuları əvvəlcədən təyin edilmiş səhnəni izləmir və əksinə parlaqlıq və ya rəngdə gözlənilməz dəyişikliklər göstərir.
4. Bəzi Qurğular Normal İşlədiyi halda, Digərləri Yoxdur
Eyni DMX sistemindəki yalnız bəzi qurğular təsirlənirsə, anormal qurğuların yerləşdiyi ərazini, həmçinin onlardan əvvəl və sonrakı DMX kommunikasiya xətlərini yoxlayın. Kabel marşrutu həmçinin potensial yerli müdaxilə mənbələri üçün yoxlanılmalıdır.
5. Fasiləli Ünsiyyət
Sistem ilk işə salındıqda normal işləyir, lakin əməliyyat zamanı qeyri-sabit olur. Bəzi hallarda, yüksək güclü avadanlıq işə salındıqda və ya dayandıqda DMX nəzarət statusu dəyişə bilər.

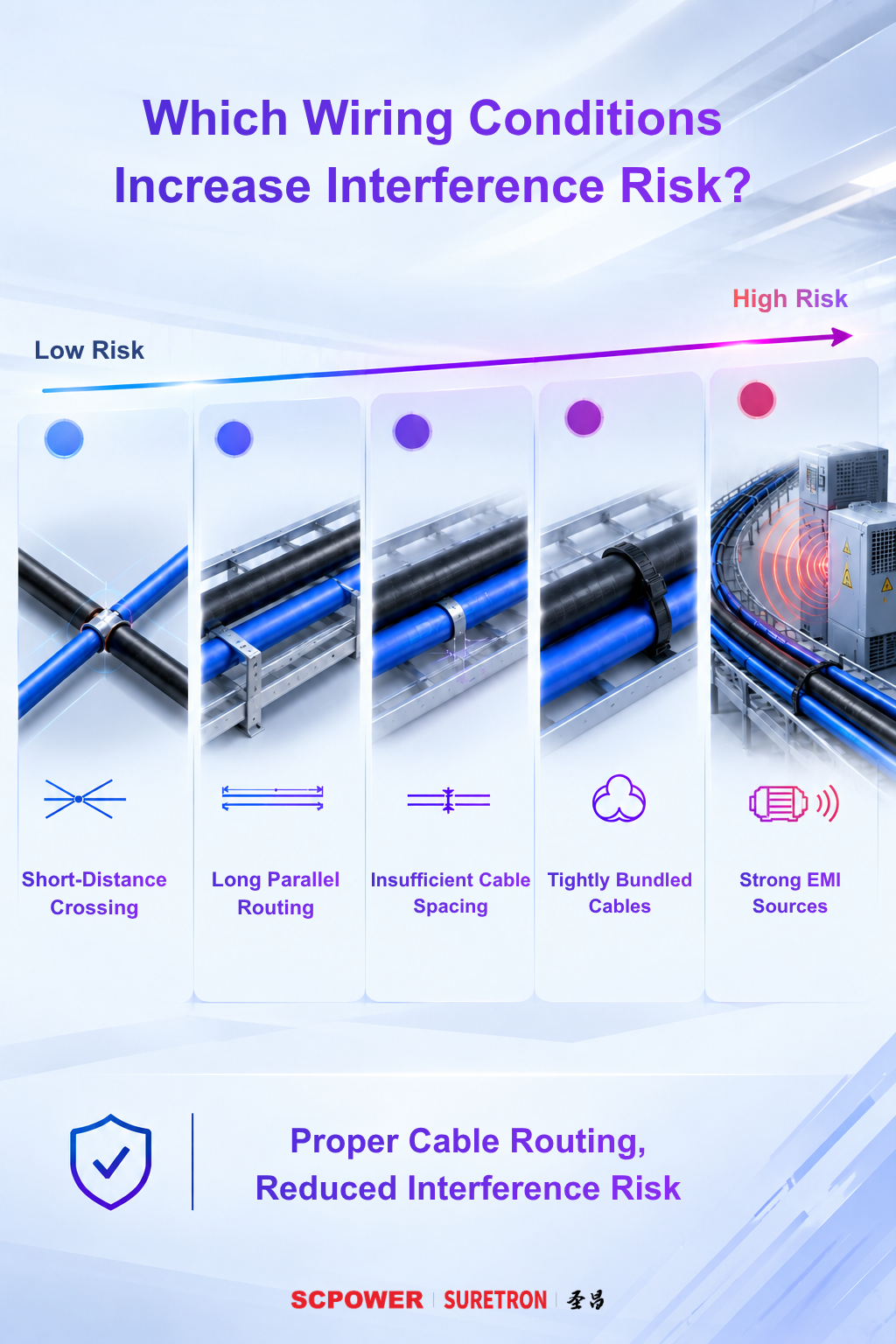

Hansı məftil şəraiti müdaxilə riskini artıra bilər?
DMX siqnal kabelləri yalnız qısa məsafədə AC elektrik kabellərini kəsirsə, bu, mütləq rabitə problemini göstərmir.
Bununla belə, iki növ kabel bir-birinə yaxın çəkildikdə, aşağıdakı şərtlər siqnal müdaxiləsi riskini daha da artıra bilər:
Uzun məsafəli paralel marşrutlaşdırma
Kabellər arasında çox kiçik məsafə
İki növ kabelin sıx bağlanması
Yaxınlıqda güclü elektromaqnit müdaxiləsi mənbələri
Buna görə də, layihənin layihələndirilməsi və quraşdırılması zamanı potensial rabitə müdaxiləsini azaltmağa kömək etmək üçün DMX rabitə kabellərinin və AC elektrik kabellərinin marşrutu müvafiq şəkildə planlaşdırılmalıdır.
Tez-tez verilən suallar
1. DMX siqnal kabelləri həmişə yüksək gərginlikli kabellərdən uzaq saxlanılmalıdır?
DMX siqnal kabellərini AC yüksək gərginlikli elektrik kabelləri ilə paralel olaraq uzun məsafələrə çəkmək və ya onları bir-birinə möhkəm bağlamaq tövsiyə edilmir.
Qısa məsafəli krossover mütləq rabitə problemlərinə səbəb olmur. Müdaxilənin faktiki səviyyəsi həmçinin kabel məsafəsi, paralel marşrutun uzunluğu, ətrafdakı elektromaqnit mühit və kabellərin öz xüsusiyyətləri kimi amillərdən də asılı ola bilər.
2. DMX siqnal müdaxiləsi dimləşdirilən sürücüyə zərər verə bilərmi?
Ümumiyyətlə, yox.
Normal şəraitdə DMX siqnal müdaxiləsi sürücüyə fiziki zərər verməkdənsə, ilk növbədə rabitə problemlərinə səbəb olacaq.
Məsələn, elektromaqnit müdaxiləsi, düzgün olmayan naqillər və ya səhv sonlanma DMX məlumat ötürülməsi zamanı xətalara səbəb ola bilər. Nəticə olaraq, tutqunlaşdırıla bilən sürücü idarəetmə əmrlərini düzgün tanıya bilməz və bu, qaralma uğursuzluğuna, təsadüfi parlaqlıq dəyişikliklərinə və ya qeyri-sabit idarəetməyə səbəb ola bilər.
Belə hallarda, problem adətən DMX rabitə əlaqəsi ilə əlaqələndirilir və bu, sönən sürücünün özünün zədələnməsi demək deyil.
3. DMX rabitə problemlərinin yüksək gərginlikli kabellərin müdaxiləsindən qaynaqlandığını necə tez müəyyən etmək olar?
Birincisi, DMX siqnal kabellərinin və AC yüksək gərginlikli elektrik kabellərinin uzun məsafəyə paralel olaraq çəkildiyini və ya bir-birinə sıx şəkildə yığıldığını yoxlayın.
Sonra, işıqlandırma anormallıqlarının yüksək güclü avadanlıqların işə salınması və ya dayandırılması ilə əlaqəli olub olmadığını yoxlayın.
Şərtlər imkan verirsə, iki növ kabeli müvəqqəti olaraq ayırın və müqayisə testini həyata keçirin. Əgər kabellər ayrıldıqdan sonra rabitə problemi əhəmiyyətli dərəcədə azalarsa, orijinal kabel marşrutu siqnalın sabitliyinə təsir edən amillərdən biri ola bilər.
