| OUPUP -Kraft: | |
|---|---|
Triac
Isoliert
Konstante Spannung
Dimmen
IP20, trocken und feucht
200-240vac
30W
12/24/ 36/48 V
Enec, Tuv, CE, Rohs, Reichweite

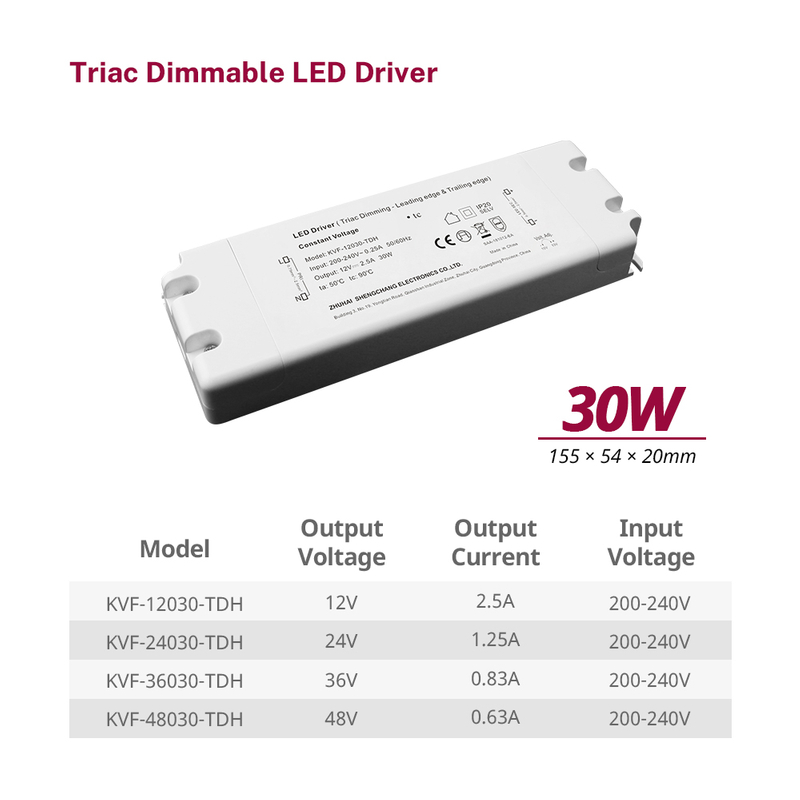

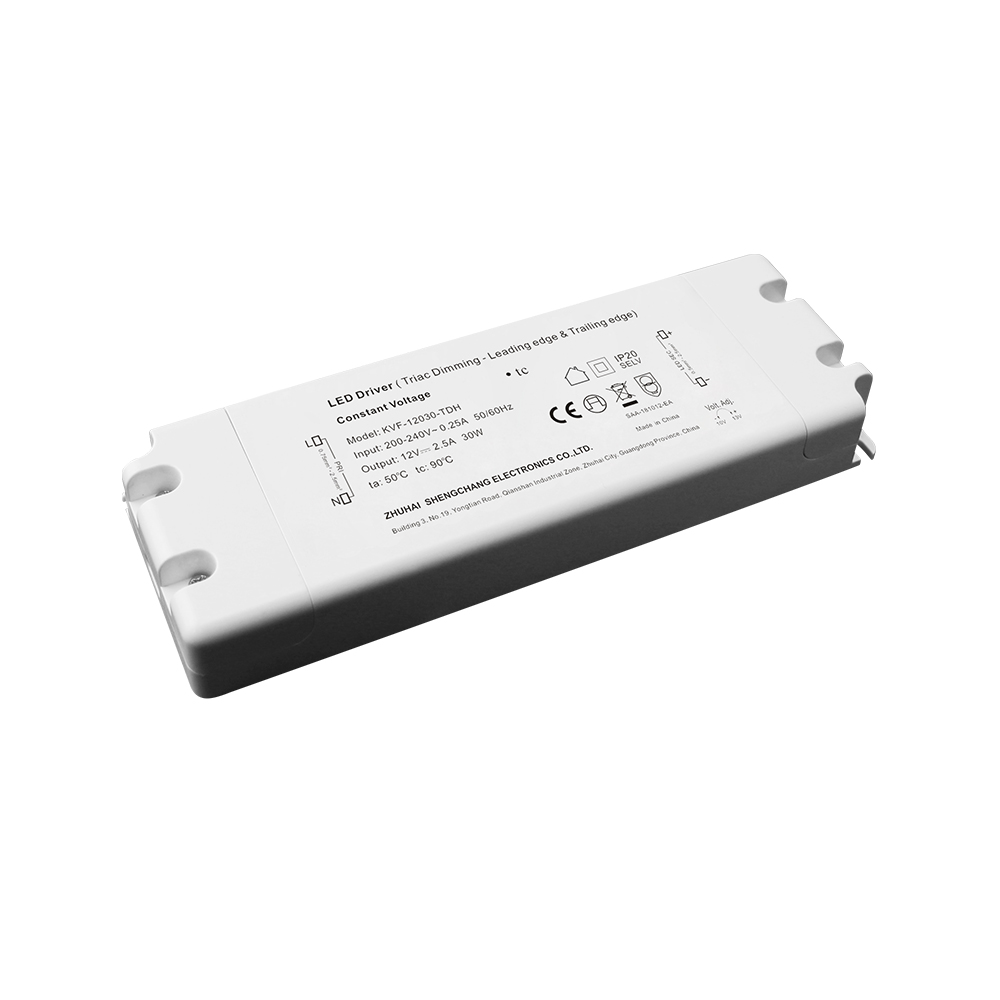

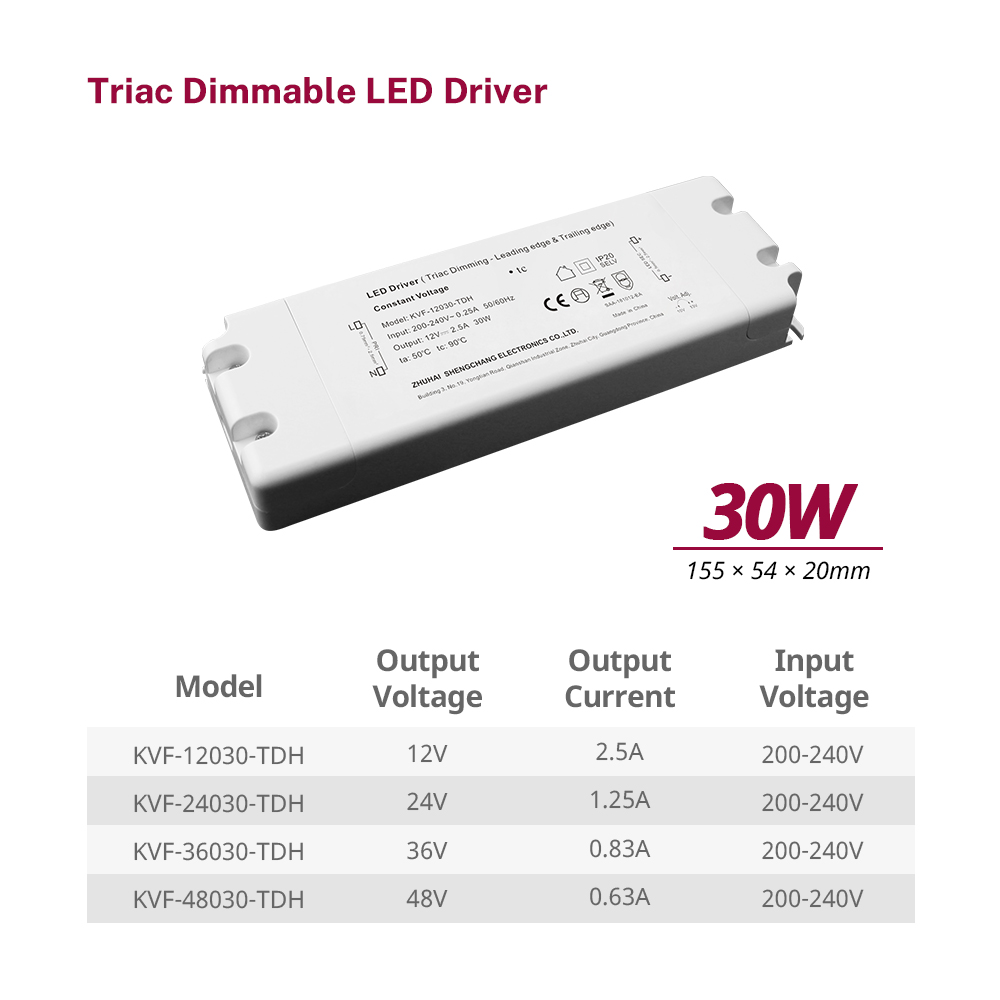

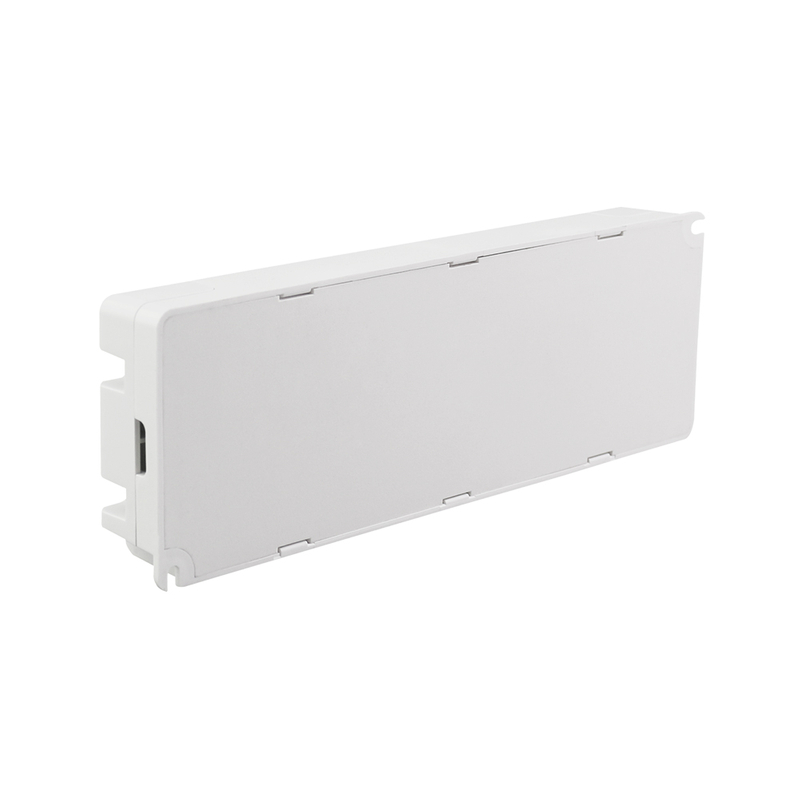

30 Watt CV Triac Dimmable LED -Stromversorgung Hochspannung
Ausgabe: | Konstante Spannung |
Reichweite: | 200-240vac |
PFC -Design: | Integrierte aktive PFC-Funktion |
Effizienz: | Bis zu 79% |
Schutz: | Kurzschluss/ Überlast/ Übertemperatur |
Wärmeissipation: | Kühlung durch freie Luftkonvektion |
Wasserdichte Leistung: Dimmfunktionen: | IP20 Fein der Spannung durch den Knauf |
Dimmfunktion: | Phasendimmen: Arbeiten Sie mit Vorderkante, MLV und Hinterkante, ELV, Triac Dimmers. |
Dimm -Reichweite: | 0-100% |
Anwendung: | Geeignet für die Anwendung von LED -Beleuchtung |
Garantie: | 5 Jahre Garantie |
Modell | Kv f -12030-td h | KVF-24030-TDH | |
Ausgabe | DC -Spannung | 12V 12V | 24 V |
Spannungstoleranz | ± 0,5 V | ||
Bewertungsstrom | 2.5A | 1.25A | |
Nennleistung | 30W | ||
Ich nput | Spannungsbereich | 200- 240V AC | |
Frequenzbereich | 47~ 63Hz | ||
Leistungsfaktor | PF ≧ 0.97/200 VAC PF ≧ 0,97/230 VFAC PF ≧ 0,97/240 VAC (Vollbelastung) | ||
Volllasteffizienz Typ ( . ) | 79% | 79% | |
Wechselstrom (max.) | 0.22A | 0.22A | |
Leckstrom | < 0.50 mA | ||
Schutz | Kurzschluss | Herunterfahren der O , einschalten erneut P / Spannung - | |
Überladen | ≦ 120% geschlossene O/P-Spannung, wieder aufnehmen, um sich zu erholen | ||
Über Strom | ≦ 1.2 *i out | ||
Übertemperatur | 100° 10 | ||
Umfeld | Arbeitstemperatur. | -40-+ 70 ℃ | |
Arbeitsfeuchtigkeit | 20-90%RH, Nicht-Kondensation | ||
Lagerung Tem., Luftfeuchtigkeit | -40~ +80 ℃ ,10-95%rel | ||
Temp.coeffiction | ± 0,03%/℃ ( 0-50 ℃ ) | ||
Vibration | 10-500 Hz, 2G 10 min./1 Zyklus, Zeitraum für 72 min, jeweils entlang x, y, z-Achsen. | ||
Sicherheit & EMC | Sicherheitsstandards | EN61347-1 EN61347-2-13 | |
Spannung standhalten | I/PO/P: 3,75 KVAC | ||
Isolationsbeständigkeit | I/PO/P : 100 mΩ/500VDC/25 ℃/70%rel | ||
EMC -Emission | EN55015, EN61000-3-2,3 (≧ 60%Belastung) | ||
Andere | Nettogewicht | 0.21Kg | |
Größe | 155*54*20 mm ( l*w*h ) | ||
Verpackung | 160*60*23 mm für Inner Box ; 350*240*130 mm für Carton 40-PCs/CTN | ||
Notizen | 1. Alle nicht speziell erwähnten Parameter werden bei 2 gemessen .30VAC -Eingang, Nennlast und 25 ℃ Umgebungstemperatur 2. Toleranz: Beinhaltet US -Toleranz, Linienregulierung und Lastregulierung. 3. Die Stromversorgung wird als Komponente angesehen, die in Kombination mit endgültigen Geräten betrieben wird. Da die EMC-Leistung durch die vollständige Installation beeinflusst wird, müssen die endgültigen Geräteherstellungen die EMC-Anweisung auf der vollständigen Installation erneut qualifizieren 4. Der Ladebereich liegt zwischen 10% und 100% | ||
Triac -LED -Fahrerschaltplan
Triac LED -Treibergröße （Siehe Spec Download）
