Introducción
¿Alguna vez has conectado un ¿ Fuente de alimentación regulable con tira de LED pero aún enfrenta parpadeos o fallas en la atenuación? Muchos problemas surgen de pasos de conexión o cableado incorrectos.
En este artículo, aprenderá cómo conectarlo correctamente, comprender la compatibilidad y evitar errores comunes de instalación.
Comprensión de los conceptos básicos de la fuente de alimentación regulable para tiras de LED
¿Qué es una fuente de alimentación LED regulable?
Una fuente de alimentación LED regulable, a menudo denominada controlador LED regulable, controla tanto la entrega de energía como los niveles de brillo. Convierte la entrada de CA en una salida de CC estable y al mismo tiempo permite el ajuste del brillo a través de un sistema de atenuación compatible. En aplicaciones de tiras de LED, se convierte en el componente central que garantiza un control de iluminación suave y sensible en lugar de un simple encendido/apagado.
A diferencia de las fuentes de alimentación estándar, una fuente de alimentación regulable con tira de LED integra la funcionalidad de atenuación directamente en el diseño del circuito. Los controladores estándar solo proporcionan una salida fija, por lo que no se puede ajustar el brillo. Una versión regulable responde a señales externas como TRIAC o 0-10V, lo que permite cambios de luz graduales y un mejor control del usuario.
La capacidad de atenuación es importante porque los usuarios esperan flexibilidad en la iluminación moderna. Mejora el confort en espacios residenciales y apoya estrategias de ahorro de energía en proyectos comerciales. En instalaciones reales, también ayuda a adaptar los niveles de iluminación a diferentes escenas sin reemplazar el hardware.
Voltaje constante versus corriente constante para tiras de LED
Comprender el tipo de salida es fundamental antes de cablear cualquier fuente de alimentación regulable con tira de LED. La mayoría de los sistemas de tiras de LED utilizan voltaje constante , normalmente 12 V o 24 V. Estas tiras contienen resistencias incorporadas, por lo que dependen de un voltaje estable en lugar de una corriente controlada.
Los controladores de corriente constante funcionan de manera diferente. Regulan la corriente con precisión y ajustan el voltaje automáticamente. Por lo general, se utilizan para LED, módulos o iluminación COB de alta potencia donde la estabilidad de la corriente es más importante que la consistencia del voltaje.
Aquí hay una comparación práctica para ayudarlo a elegir correctamente:
| Tipo |
Salida |
típica Aplicaciones comunes |
Impacto en el cableado |
| voltaje constante |
12V / 24V |
Tiras LED, luces de cinta. |
Cableado paralelo sencillo |
| Corriente constante |
Corriente fija (p. ej., 350 mA) |
Módulos LED, downlights |
Se requiere cableado en serie |
Elegir el tipo incorrecto puede crear problemas inmediatos. Si se conecta un controlador de corriente constante a una tira de LED basada en voltaje, la tira puede sobrecalentarse o fallar rápidamente. Si se utiliza un suministro de voltaje constante para los LED que funcionan con corriente, el brillo se vuelve inestable y la vida útil disminuye.
Qué comprobar antes de cablear una fuente de alimentación LED regulable
El cableado de una fuente de alimentación regulable con tira de LED comienza mucho antes de conectar los cables. La mayoría de los problemas de instalación se deben a una mala preparación, no a errores de cableado. Si comprobamos la compatibilidad, la carga y la seguridad con antelación, el sistema funciona sin problemas y evita retrabajos posteriores.
Especificaciones de tira de LED y fuente de alimentación coincidentes
Antes de realizar el cableado, debemos confirmar que la tira de LED y la fuente de alimentación coinciden en voltaje, potencia y tipo. Este paso afecta directamente la estabilidad y la vida útil. Una falta de coincidencia puede causar parpadeo, sobrecalentamiento o falla total.
Estas son las comprobaciones clave que siempre debes completar:
La adaptación de voltaje es la primera prioridad
Las tiras de LED suelen funcionar a 12V o 24V. La fuente de alimentación debe generar exactamente el mismo voltaje. Si no coincide, la tira puede quemarse o no encenderse. Siempre revise la etiqueta de ambos productos antes de la instalación.
El cálculo de potencia requiere margen, no coincidencia exacta
Sume la potencia total de la tira de LED. Luego multiplique por 1,2 para crear un margen de seguridad. Esto mantiene al controlador funcionando con aproximadamente un 80 % de carga, lo que mejora la eficiencia y reduce la acumulación de calor.
El tipo de controlador debe coincidir con la aplicación LED
Las unidades de fuente de alimentación regulable con tira de LED suelen tener voltaje constante. El uso de un controlador de corriente constante para tiras de iluminación provoca un brillo inestable o daños. Confirme siempre claramente el tipo de salida.
Una tabla de referencia rápida ayuda a simplificar la decisión:
| Parámetro |
Qué comprobar |
Por qué es importante |
| Voltaje |
12V o 24V deben coincidir exactamente |
Previene daños o fallos. |
| Carga de energía |
Potencia total × 1,2 |
Garantiza un funcionamiento estable |
| Tipo de salida |
Voltaje constante para tiras de LED |
Evita problemas de cableado |
| Ajuste de la aplicación |
Compatibilidad entre tiras y módulos |
Mejora el rendimiento |
Fabricantes como Suretron diseñan su gama de fuentes de alimentación regulables para tiras LED principalmente para voltajes de tira estándar, por lo que la combinación resulta más fácil durante la selección. Reduce las conjeturas durante la instalación.
Confirmación de la compatibilidad del sistema de atenuación
La compatibilidad con la atenuación a menudo se pasa por alto, pero afecta directamente si el sistema se atenuará o no. Incluso si el cableado parece correcto, el sistema puede fallar si el atenuador y el controlador no coinciden.
Los diferentes métodos de atenuación requieren diferentes estructuras de cableado y tipos de señal:
La atenuación TRIAC funciona en el lado de entrada de CA
Ajusta el voltaje cortando la forma de onda. Este método es común en configuraciones residenciales. Es simple pero requiere controladores compatibles.
La atenuación de 0-10 V utiliza cables de control de bajo voltaje
Requiere dos cables de señal adicionales. El controlador lee los cambios de voltaje para ajustar el brillo. Es ampliamente utilizado en proyectos comerciales.
DALI y los sistemas digitales utilizan protocolos de comunicación
Permiten control, agrupación y automatización avanzados. El cableado incluye líneas de comunicación dedicadas en lugar de simples señales analógicas.
Al comprobar la compatibilidad, céntrese en estos puntos:
El atenuador y la fuente de alimentación deben utilizar el mismo protocolo.
Las etiquetas en el controlador generalmente indican los tipos de atenuación admitidos.
Los diagramas de cableado muestran claramente las conexiones de los terminales.
Los sistemas de mezcla provocan parpadeos, falta de atenuación o salida inestable
Suretron admite múltiples protocolos de atenuación en toda su gama de productos, por lo que los usuarios pueden seleccionar un sistema adecuado según las necesidades del proyecto en lugar de forzar la compatibilidad más adelante.
Precauciones de seguridad antes de la instalación
La seguridad no es opcional cuando se trabaja con una fuente de alimentación regulable con tira de LED. Incluso los errores más pequeños pueden provocar riesgos eléctricos o daños al equipo. Tomarse unos minutos para prepararse adecuadamente reduce significativamente el riesgo.
Antes de iniciar cualquier cableado, siga estos pasos cuidadosamente:
Apague la energía en el disyuntor, no solo en el interruptor
Garantiza que no quede corriente viva en el circuito. Siempre verifique usando un probador de voltaje antes de tocar los cables.
Utilice herramientas adecuadas y materiales aislantes.
Pelacables, destornilladores aislados y conectores correctos mejoran la calidad de la conexión. El cableado suelto o expuesto puede provocar cortocircuitos.
Planifique el diseño del cableado antes de la instalación.
Piense en el tendido de cables, el espacio de ventilación y la ubicación de los controladores. Una distribución bien planificada evita el sobrecalentamiento y facilita el mantenimiento posterior.
Cuando se utilizan productos de fabricantes experimentados como Suretron, las guías de instalación y las etiquetas de terminales suelen ser claras y coherentes. Ayuda a reducir los errores de cableado y mejora la seguridad general durante la instalación.
Guía de cableado paso a paso para fuente de alimentación regulable para tiras de LED
Cablear una fuente de alimentación regulable para tiras LED se vuelve mucho más fácil cuando seguimos una secuencia clara. Cada paso se basa en el anterior, por lo que omitir detalles a menudo genera parpadeos o fallas. Revisaremos las conexiones de entrada, salida y atenuación en un orden práctico.
Paso 1: identificar los terminales de entrada, salida y atenuación
Antes de tocar cualquier cable, debemos identificar claramente todos los terminales de la fuente de alimentación. La mayoría de los controladores LED regulables siguen un sistema de etiquetado similar, pero los detalles pueden variar ligeramente según el modelo.
A continuación se explica cómo leer los terminales correctamente:
Terminales de entrada de CA (L, N, ⏚)
L significa Vivo, N significa Neutral y el símbolo de tierra representa la Tierra. Estos se conectan a la fuente de alimentación principal. Mezclarlos incorrectamente puede causar riesgos de seguridad o fallas del conductor.
Terminales de salida CC (+V, -V)
Estos se conectan directamente a la tira de LED. La polaridad importa aquí. Invertir + y - evitará que la tira se encienda o dañe los componentes con el tiempo.
Terminales de control de regulación (DIM+, DIM-, DA, DA-)
Estos se utilizan sólo cuando el controlador admite control de atenuación externo. La denominación depende del protocolo, como 0-10V o DALI.
Una descripción general rápida ayuda a simplificar la identificación:
| de tipo de terminal |
Ejemplo de etiqueta |
Función |
| Entrada de CA |
L / N / Tierra |
Recibe alimentación de red |
| Salida CC |
+V/-V |
Alimenta la tira de LED |
| Control de atenuación |
DIM+, DIM-, DA |
Controla el brillo |

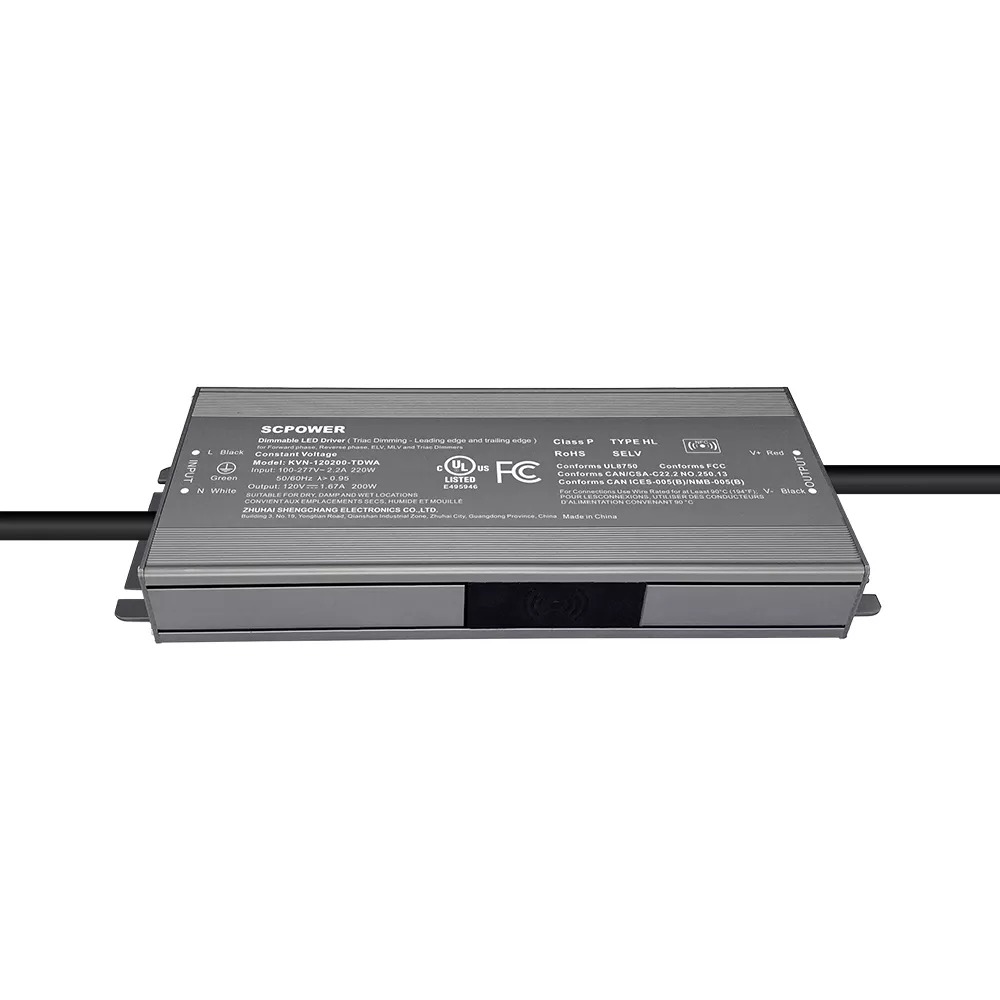

Tómese un momento para leer la etiqueta en la carcasa del controlador. Los fabricantes como Suretron suelen imprimir marcas de terminales claras, lo que ayuda a reducir la confusión durante la instalación.
Paso 2: conecte la alimentación de entrada de CA de forma segura
Ahora conectamos la fuente de alimentación a la red eléctrica. Este paso requiere atención adicional porque implica alto voltaje. Aquí son importantes la seguridad y el cableado correcto.
Siga estos puntos clave durante la conexión:
Conecte Vivo y Neutro a los terminales correctos
Haga coincidir el cable vivo con L y el cable neutro con N. Apriete los tornillos adecuadamente para evitar un contacto flojo, lo que puede causar sobrecalentamiento o parpadeo.
Conecte siempre el cable de tierra
La conexión a tierra mejora la seguridad y protege tanto al conductor como al usuario. Omitir este paso aumenta el riesgo en caso de fallas eléctricas.
Apague la energía antes de trabajar.
Nunca confíes en un interruptor de pared. Utilice el disyuntor y confirme que no haya corriente antes de tocar los cables.
Errores comunes a evitar:
Intercambio de conexiones en vivo y neutrales
Dejar cobre expuesto fuera de los terminales
Usar cables demasiado delgados para la carga
En proyectos reales, la entrada de CA estable garantiza que la fuente de alimentación regulable con tira de LED funcione de manera consistente. Un cableado de entrada deficiente a menudo provoca una atenuación inestable o el apagado del controlador.
Paso 3: conecte la tira de LED a la salida de CC
Una vez que el lado de entrada está seguro, pasamos a la salida de bajo voltaje. Esta parte alimenta la tira de LED directamente, por lo que la polaridad correcta y la calidad de la conexión son fundamentales.
Pasos clave para esta conexión:
Haga coincidir la polaridad con cuidado (+ con +, - con -)
Las tiras de LED son sensibles a la polaridad. El cableado invertido impedirá que la tira funcione inmediatamente.
Asegúrese de que las conexiones estén firmes y limpias.
Los terminales sueltos provocan parpadeos o iluminación intermitente. Las conexiones seguras mejoran la confiabilidad a largo plazo.
Considere la caída de voltaje en tramos largos
Las tiras de LED largas pueden perder brillo en el otro extremo. Para evitar esto, utilice cables más gruesos o inyecte energía en múltiples puntos.
Paso 4: conecte el sistema de control de atenuación
El último paso es conectar el sistema de atenuación. Este paso depende completamente del método de atenuación utilizado, por lo que comprender el protocolo es esencial.
Diferentes métodos de regulación requieren diferentes enfoques:
Atenuación TRIAC (corte de fase)
El atenuador se instala en el lado de entrada de CA. Ajusta la forma de onda antes de que la energía llegue al controlador. No se necesitan cables de control adicionales.
Atenuación de 0-10 V
Requiere dos cables de control adicionales, normalmente etiquetados como DIM+ y DIM-. El atenuador envía una señal de bajo voltaje para ajustar el brillo gradualmente.
Sistemas DALI o DMX
Estos utilizan líneas de comunicación digitales. Permiten control, agrupación y automatización avanzados, pero requieren un cableado de bus correcto.
Diferencias importantes entre el cableado de alimentación y el cableado de atenuación:
El cableado de alimentación lleva energía a la tira de LED.
El cableado de atenuación solo transmite señales de control.
Mezclar estas conexiones puede dañar el sistema.
Consejos prácticos durante este paso:
Siga el diagrama de cableado proporcionado en el controlador.
Mantenga los cables de control separados de las líneas de alto voltaje.
Pruebe la respuesta de atenuación después de la conexión
Suretron admite múltiples protocolos de atenuación en su gama de fuentes de alimentación regulables para tiras de LED, lo que brinda flexibilidad al seleccionar sistemas de control. También significa que los instaladores deben combinar cuidadosamente los métodos de cableado con el tipo de atenuación seleccionado para garantizar un rendimiento fluido.
Solución de problemas y mejores prácticas para un rendimiento de atenuación estable
Problemas comunes de cableado y cómo solucionarlos
Cuando algo sale mal, los síntomas suelen aparecer claramente. La clave es conectar cada síntoma con su causa raíz en lugar de adivinar al azar.
Estos son los problemas más frecuentes y lo que suelen significar:
La tira de LED no enciende en absoluto
Esto sucede a menudo cuando se invierte la polaridad o la entrada de CA no está conectada correctamente. A veces el controlador es incompatible con el voltaje de la tira de LED. Siempre vuelva a verificar el cableado de entrada, la polaridad de salida y el voltaje nominal antes de reemplazar componentes.
Atenuación parpadeante o inestable
El parpadeo generalmente indica una falta de coincidencia entre el atenuador y la fuente de alimentación regulable de la tira de LED. También puede provenir de conexiones flojas o de operar el controlador cerca de su carga máxima. Reducir la carga o cambiar a un sistema de atenuación compatible a menudo resuelve el problema.
No hay respuesta del control del atenuador
Si el brillo no cambia, es posible que la señal de atenuación no llegue al conductor. Esto puede deberse a un cableado incorrecto en los terminales DIM o al uso de un protocolo de atenuación incorrecto. Verificar las etiquetas y los diagramas de cableado ayuda a identificar el problema rápidamente.
Cómo prevenir el parpadeo y los problemas de compatibilidad
Prevenir problemas siempre es más fácil que solucionarlos más tarde. Un sistema estable de fuente de alimentación regulable con tira de LED depende de la selección correcta y el funcionamiento equilibrado desde el principio.
Concéntrese en estas estrategias clave de prevención:
Elija el controlador correcto para la aplicación
Siempre haga coincidir el voltaje y el protocolo de atenuación. Una tira de LED de 24 V necesita un controlador de voltaje constante de 24 V. Mezclar especificaciones conduce a un rendimiento inestable y a fallos prematuros.
Evite condiciones de sobrecarga y subcarga
Hacer funcionar el controlador a plena capacidad genera calor y parpadeos. Una carga muy baja también puede afectar la precisión de la atenuación. Mantenga la carga entre el 70% y el 80% de la potencia nominal para obtener mejores resultados.
Garantizar la compatibilidad del atenuador y del controlador
No todos los atenuadores funcionan con todos los controladores. Los atenuadores TRIAC requieren controladores compatibles con TRIAC. Los sistemas de 0-10 V requieren terminales de control dedicados. Hacer coincidir estos correctamente evita la mayoría de los problemas de atenuación.
Una lista de verificación de compatibilidad rápida:
| Verificar elemento |
Qué confirmar |
Resultado |
| Coincidencia de voltaje |
Alineación de 12V o 24V |
Salida estable |
| Rango de carga |
Dentro del 70-80 % de su capacidad |
Parpadeo reducido |
| Protocolo de atenuación |
Mismo sistema en ambos lados |
Atenuación suave |
Consejos de instalación para una confiabilidad a largo plazo
El rendimiento a largo plazo depende no sólo del cableado sino también de las condiciones de instalación. Pequeñas mejoras durante la configuración pueden extender significativamente la vida útil del sistema.
A continuación se ofrecen consejos prácticos utilizados en proyectos reales:
Garantizar una ventilación y disipación de calor adecuadas.
Los controladores LED generan calor durante el funcionamiento. Instalarlos en espacios cerrados sin flujo de aire puede reducir la eficiencia y acortar la vida útil. Deje suficiente espacio alrededor de la unidad para que se enfríe.
Utilice componentes certificados y de alta calidad.
Los controladores o conectores de baja calidad pueden fallar bajo carga. Los productos certificados proporcionan mayor seguridad y resultados estables en el tiempo. Esto es especialmente importante en entornos comerciales o de uso continuo.
Planifique cuidadosamente el diseño del cableado para sistemas más grandes.
En tiradas largas de tiras de LED, la caída de voltaje se convierte en un problema grave. El uso de cables más gruesos o múltiples puntos de inyección de energía ayuda a mantener un brillo constante en toda la tira.
Consideraciones prácticas adicionales:
Mantenga el cableado organizado para simplificar el mantenimiento.
Separe los cables de señal de los cables de alimentación para reducir las interferencias.
Asegure todas las conexiones para evitar fallas relacionadas con la vibración.
Conclusión
El cableado de una fuente de alimentación LED regulable requiere pasos cuidadosos y una combinación correcta. Primero verificamos el voltaje, la carga y el tipo de atenuación. Luego cableamos de forma segura las líneas de entrada, salida y control. La configuración adecuada evita el parpadeo y mejora la estabilidad. Suretron ofrece soluciones confiables de fuente de alimentación regulable con tiras de LED. Admiten múltiples sistemas de atenuación y una salida estable, lo que ayuda a los usuarios a lograr una iluminación suave y eficiente.
Preguntas frecuentes
P: ¿Qué es una fuente de alimentación regulable para tiras de LED?
R: Una fuente de alimentación regulable con tira de LED convierte CA en CC y permite controlar el brillo. Funciona con atenuadores para ajustar los niveles de luz sin problemas. Es esencial para configuraciones de iluminación de tiras LED flexibles.
P: ¿Cómo se conecta paso a paso una fuente de alimentación regulable con tira de LED?
R: Primero conecte la entrada de CA a L y N. Luego conecte la salida de CC a la tira de LED con la polaridad correcta. Finalmente conecte los cables de control de atenuación. Esto garantiza que la fuente de alimentación regulable para tiras de LED funcione correctamente.
P: ¿Por qué parpadea la fuente de alimentación regulable de mi tira de LED?
R: El parpadeo suele ocurrir debido a una sobrecarga, cableado suelto o atenuadores incompatibles. Verifique cuidadosamente los niveles de carga y las conexiones. Una fuente de alimentación regulable con tira de LED adecuada reduce el parpadeo.
P: ¿Puedo usar cualquier atenuador con una fuente de alimentación regulable con tira de LED?
R: No, no todos los atenuadores son compatibles. El atenuador debe coincidir con el tipo de controlador, como TRIAC o 0-10V. El uso de la fuente de alimentación regulable para tiras de LED adecuada garantiza un rendimiento de atenuación suave.
P: ¿Cómo elijo la fuente de alimentación regulable para tiras de LED adecuada?
R: Haga coincidir el voltaje, la potencia y el método de atenuación con su tira de LED. Mantenga la carga entre el 70 y el 80 % de su capacidad. Una fuente de alimentación regulable con tira de LED adecuada mejora la seguridad y la confiabilidad a largo plazo.
