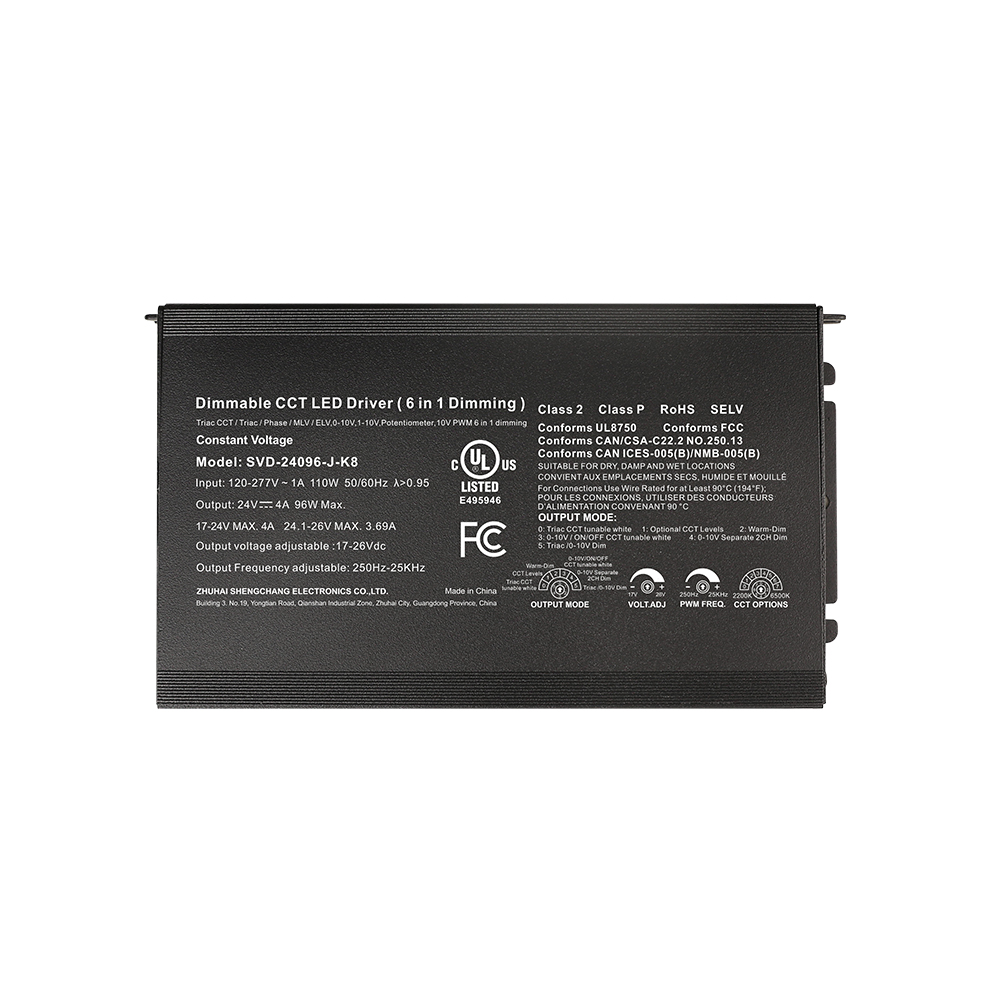

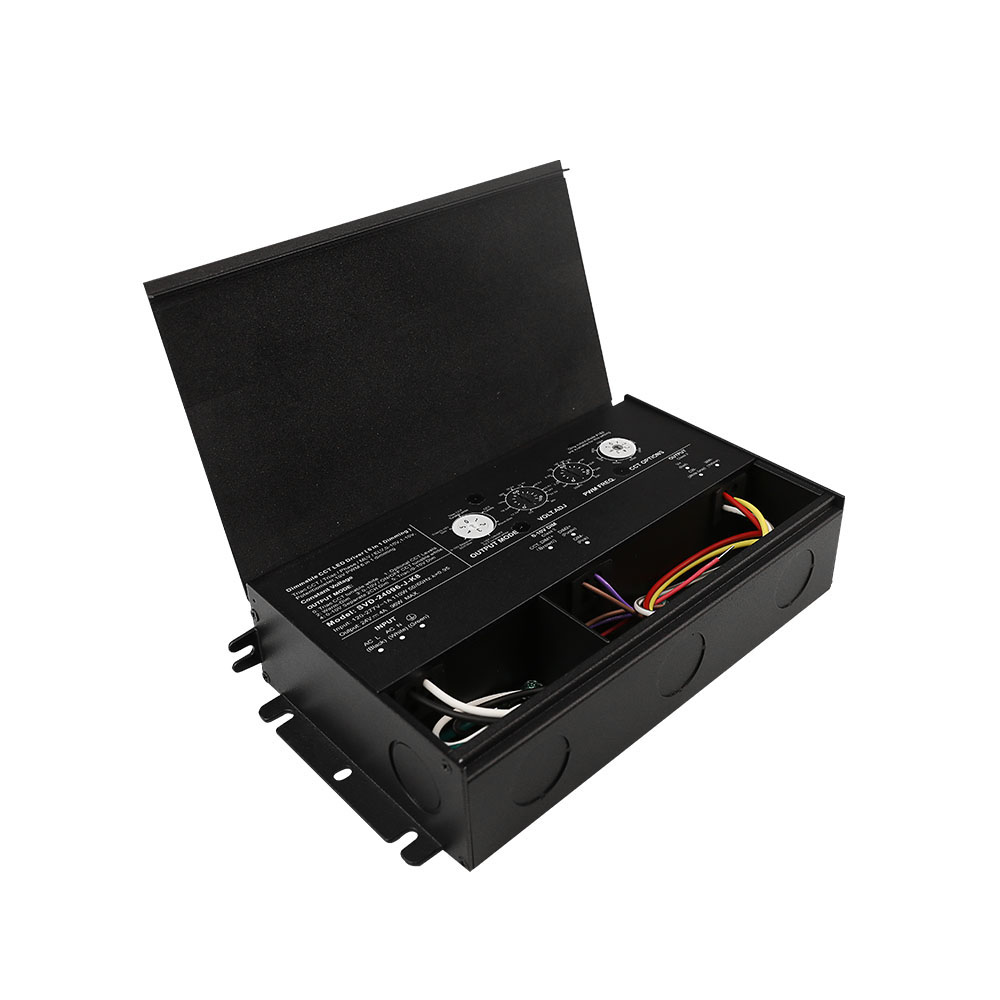

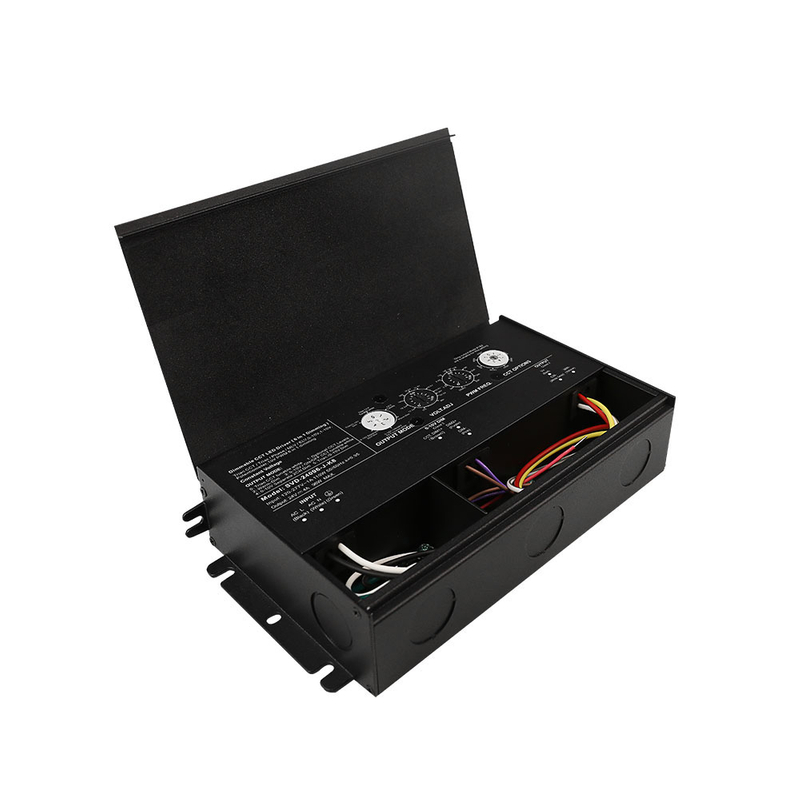

30W 60W 80W 96W 120W 150W 192W 200W 288W 300W 500W 600W CV šilto pritemdymo CCT ON/OFF CCT Triac 0-10V pritemdoma tvarkyklė

Išėjimo galia:
30W
60W
80W
96W
120W
150W
192W
200W
288W
300W
500W
600W
Prieinamumas:
Pasiteirauti Pridėti į krepšelį

  • SVD-J-K8

  • SURETRON

  • Triac 0-10V

  • Izoliuotas

  • Pastovi įtampa

  • CCT

  • IP66

  • 120-277VAC

  • 30 W, 60 W, 80 W, 96 W, 120 W, 150 W, 200 W, 300 W, 500 W, 600 W, 192 W, 288 W

  • 12/ 24V/ 48V

  • UL ir cUL, FCC, ICES, RoHS, REACH, SELV, P klasė

Privalumas

30W 60W 80W 96W 120W 150W 192W 200W 288W 300W 500W 600W CV šilto pritemdymo CCT ON/OFF CCT Triac 0-10V pritemdoma tvarkyklė



JAV patentai Nr. 9 942 959; Nr. 10 039 167; Nr. 9 661 710; Nr.9 961 724

JAV patentai Nr.  11,723,164



Savybės

Išvestis:

Pastovi įtampa

Diapazonas:

120-277VAC

PFC dizainas:

Integruota aktyvi PFC funkcija

Efektyvumas:

iki 94 proc.

Apsaugos:

Trumpasis jungimas / per didelė apkrova / per didelė temperatūra

Šilumos išsklaidymas:

Vėsinimas laisva oro konvekcija

Atsparus vandeniui veikimas:

Visiškai aliuminio apsauginis korpusas, skirtas sausoms, drėgnoms ir šlapioms vietoms.

Pritemdymo funkcija:

0. Triac CCT Tunable White

1. Pasirenkami CCT lygiai

2. Pritemdyti į šiltą

3. 0-10V / ON-OFF CCT derinamas baltas

4. 0-10V Atskiras 2CH Mat

5. Triac / 0-10V Dim

Min. apkrova:

10 %

Pritemdymo diapazonas:

0-100% pritemdymo gylis 0,8%@16KHz

Taikymas:

Tinka naudoti LED apšvietimui

Garantija:

5 metų garantija

Kiti:

PWM išėjimo dažnis 250Hz-25KHz Numatytasis:16KHz
Specifikacija

Išėjimo galia

Modelio numeris

Išėjimo įtampa

Išėjimo srovė

Dydis

Svoris

30 W
(2 klasė )

SVD-12030-J-K8

12V

2,5A

165,4 * 80 * 40,4 mm

0,46 kg

SVD-24030-J-K8

24V

1,25A

SVD-48030-J-K8

48V

0,63A

60 W
(2 klasė )

SVD-12060-J-K8

12V

5A

185,4 * 80 * 40,4 mm

0,6 kg

SVD-24060-J-K8

24V

2,5A

SVD-48060-J-K8

48V

1,25A

80 W
(24 V / 48 V 2 klasė )

SVD-12080-J-K8

12V

6.67A

189,4*103,5*40,4 mm

1 kg

SVD-24080-J-K8

24V

3.33A

SVD-48080-J-K8

48V

1.67A

96 W
(2 klasė )

SVD-24096-J-K8

24V

4A

189,4*103,5*40,4 mm

1 kg

SVD-48096-J-K8

48V

2A

120W

SVD-12120-J-K8

12V

10A

189,4*103,5*40,4 mm

1 kg

SVD-24120-J-K8

24V

5A

SVD-48120-J-K8

48V

2,5A

150W

SVD-12150-J-K8

12V

12,5A

189,4*103,5*40,4 mm

1,1 kg

SVD-24150-J-K8

24V

6.25A

SVD-48150-J-K8

48V

3.13A

192W
(96W*2, 2 klasė )

SVD-C24192-J-K8

24V

4Ax2

189,4*103,5*40,4 mm

1,1 kg

SVD-C48192-J-K8

48V

2Ax2

200W

SVD-12200-J-K8

12V

16.67A

189,4*103,5*40,4 mm

1,1 kg

SVD-24200-J-K8

24V

8.33A

SVD-48200-J-K8

48V

4.17A

288W
(96W*3, 2 klasė )

SVD-C24288-J-K8

24V

4Ax3

272,4*115,5*40,7 mm

1,7 kg

SVD-C48288-J-K8

48V

2Ax3

300W

SVD-12300-J-K8

12V

25A

272,4*115,5*40,7 mm

1,7 kg

SVD-24300-J-K8

24V

12,5A

SVD-48300-J-K8

48V

6.25A

500W

SVD-12500-J-K8

12V

41.67A

/

/

SVD-24500-J-K8

24V

20.83A

SVD-48500-J-K8

48V

10.42A

600W

SVD-24600-J-K8

24V

25A

272,4*141,5*52,8 mm

2,58 kg

SVD-48600-J-K8

48V

12,5A


Triac ir 0–10 V pritemdomos LED tvarkyklės laidų schema

Triac ir 0–10v pritemdomos LED tvarkyklės laidų schema


SURTRON TRIAC ir 0–10 V pritemdoma tvarkyklė – pastovios įtampos išvestis – SVD-J-K8 serija

SURTRON TRIAC ir 0–10 V pritemdoma tvarkyklė – pastovios įtampos išvestis – SVD-J-K8 serija


parsisiųsti SVD-J-K8 30W.pdf

parsisiųsti SVD-J-K8 60W.pdf

parsisiųsti SVD-J-K8 80W.pdf

parsisiųsti SVD-J-K8 96W pdf

parsisiųsti SVD-J-K8 100W.pdf

parsisiųsti SVD-J-K8 120W.pdf

parsisiųsti SVD-J-K8 150W.pdf

parsisiųsti SVD-J-K8 200W.pdf

parsisiųsti SVD-J-K8 300W .pdf

parsisiųsti SVD-J-K8 600W.pdf
