Produktdetails

Sie sind hier: Heim / Produkte / Triac / 0–10 V CCT-Dimmer + Triac / 0–10 V CCT-Treiber / SVD-Serie 120–277 VAC CV-Standard / 30 W 60 W 80 W 96 W 120 W 150 W 192 W 200 W 288 W 300 W 500 W 600 W CV Warm-Dim CCT ON/OFF CCT Triac 0–10 V dimmbarer Treiber

Produktkategorie

Ausgangsleistung:	30W 60W 80W 96W 120W 150W 192W 200W 288W 300W 500W 600W
Verfügbarkeit:



Erkundigen Zum Warenkorb hinzufügen

Modell:
SVD-J-K8
Marke:
SURETRON
Dimmtyp:
Triac 0-10V
Isolierter Typ:
Isoliert
Ausgabetyp:
Konstante Spannung
Ausgangskanäle:
CCT
IP-Rate:
IP66
Eingangsspannung:
120–277 VAC
Ausgangsleistung:
30 W, 60 W, 80 W, 96 W, 120 W, 150 W, 200 W, 300 W, 500 W, 600 W, 192 W, 288 W
Ausgangsspannung:
12/ 24V/ 48V
Zertifizierung:
UL & cUL, FCC, ICES, RoHS, REACH, SELV, Klasse P

Vorteil

30 W 60 W 80 W 96 W 120 W 150 W 192 W 200 W 288 W 300 W 500 W 600 W CV Warm-Dim CCT ON/OFF CCT Triac 0–10 V dimmbarer Treiber

US-Patente Nr. 9.942.959; Nr. 10.039.167; Nr. 9.661.710; Nr. 9.961.724

US-Patente Nr. 11.723.164

Merkmale
Ausgabe:	Konstante Spannung
Reichweite:	120–277 VAC
PFC-Design:	Integrierte aktive PFC-Funktion
Effizienz:	Bis zu 94 %
Schutzmaßnahmen:	Kurzschluss / Überlast / Übertemperatur
Wärmeableitung:	Kühlung durch freie Luftkonvektion
Wasserdichte Leistung:	Vollständiges Aluminium-Schutzgehäuse für trockene, feuchte und nasse Standorte.
Dimmfunktion:	0. Triac CCT Tunable White 1. Optionale CCT-Stufen 2. Von Dimmen auf Warm 3. 0-10 V / EIN-AUS CCT Tunable White 4. 0–10 V, separate 2-Kanal-Dimmung 5. Triac / 0-10V Dim
Min. laden:	10%
Dimmbereich:	0-100 % Dimmtiefe 0,8 % bei 16 kHz
Anwendung:	Geeignet für den Einsatz von LED-Beleuchtung
Garantie:	5 Jahre Garantie
Andere:	PWM-Ausgangsfrequenz 250 Hz–25 kHz. Standard: 16 kHz

Spezifikation

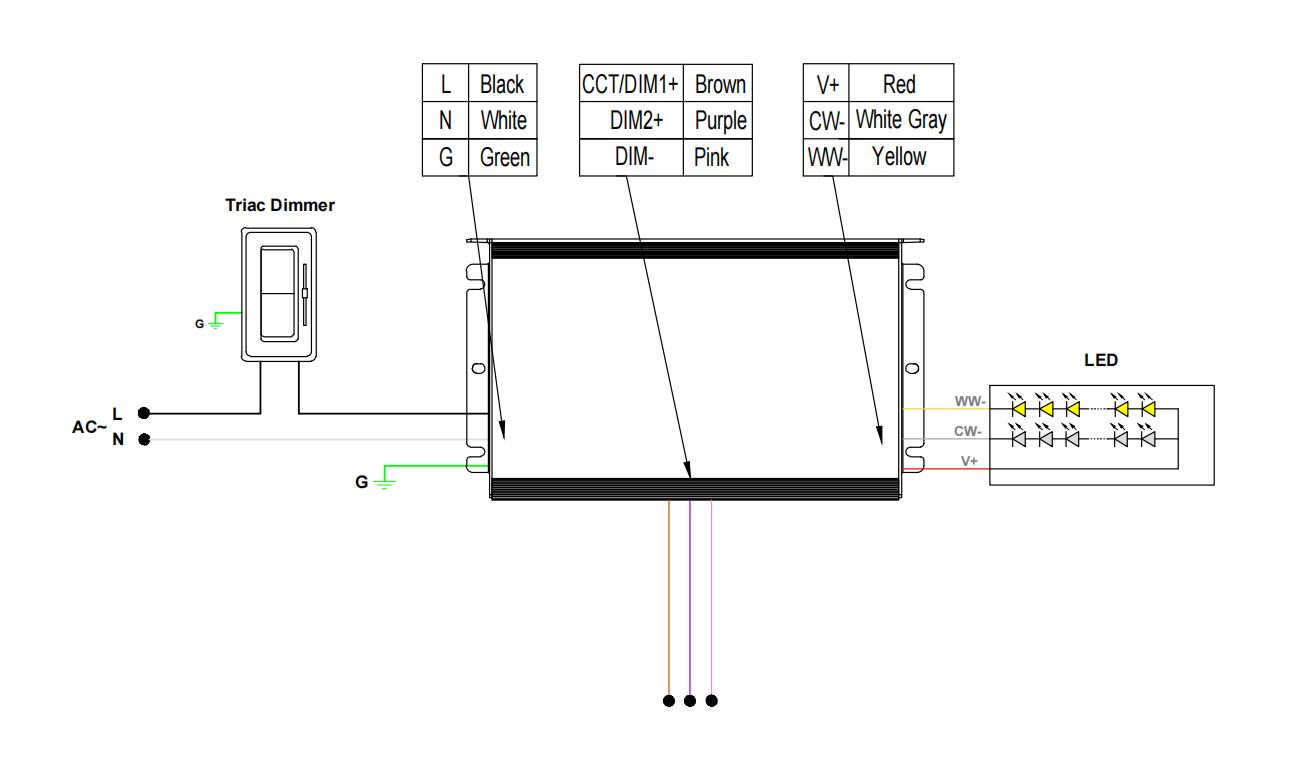

Verdrahtungsplan für Triac und dimmbare 0-10-V-LED-Treiber

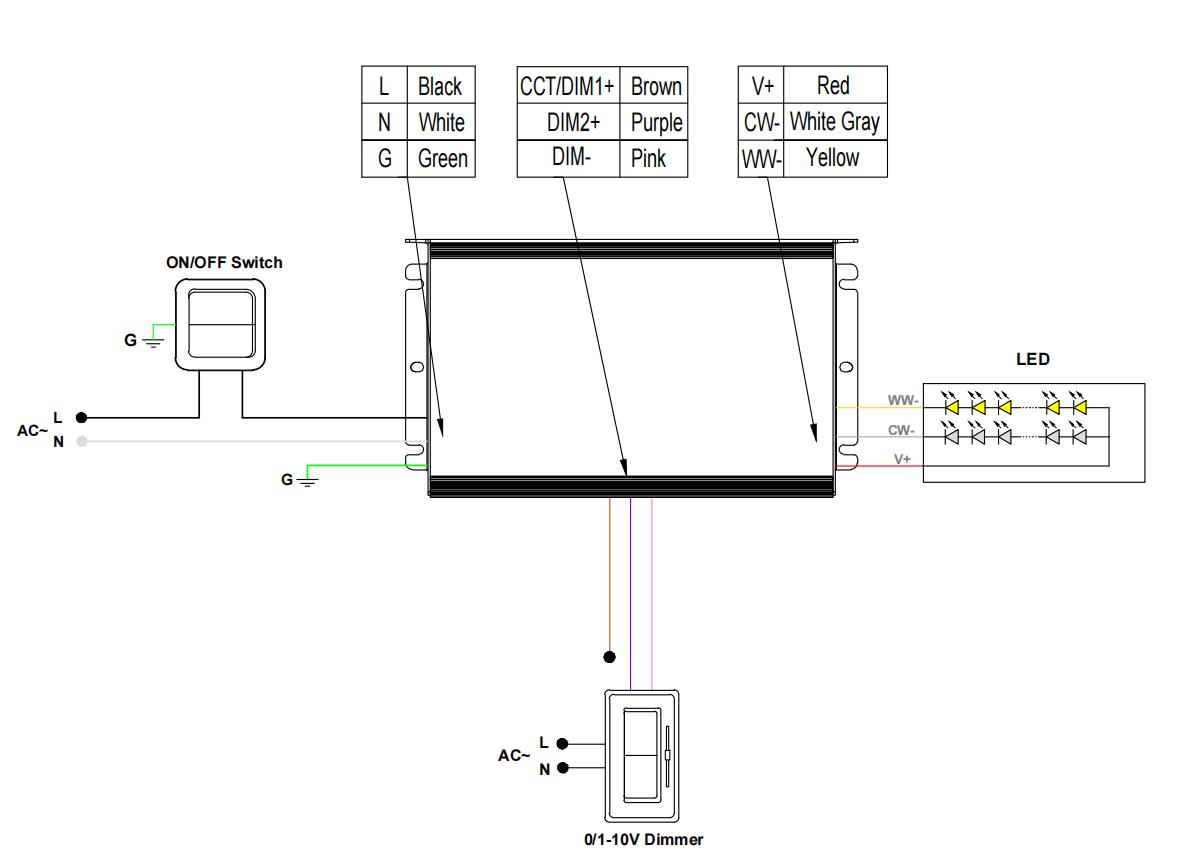

Schaltplan für Triac- und 0-10-V-dimmbare LED-Treiber

SURTRON TRIAC und 0–10 V dimmbarer Treiber – Konstantspannungsausgang – Serie SVD-J-K8
