30 W, 60 W, 80 W, 96 W, 120 W, 150 W, 192 W, 200 W, 288 W, 300 W, 500 W, 600 W, CV, schraubenfrei, integrierter Anschlusskasten, Triac-Dimmtreiber, 0–10 V, 12 V, 24 V, 48 V Ausgang

30 W, 60 W, 80 W, 96 W, 120 W, 150 W, 192 W, 200 W, 288 W, 300 W, 500 W, 600 W, CV, schraubenfrei, integrierter Anschlusskasten, Triac-Dimmtreiber, 0–10 V, 12 V, 24 V, 48 V Ausgang

Ausgangsleistung:	30W 60W 80W 96W 120W 150W 192W 200W 288W 300W 500W 600W
Verfügbarkeit:



Erkundigen Zum Warenkorb hinzufügen

Modell:
SVG-J
Marke:
SURETRON
Dimmtyp:
Triac 0-10V
Isolierter Typ:
Isoliert
Ausgabetyp:
Konstante Spannung
Ausgangskanäle:
CCT
IP-Rate:
IP66
Eingangsspannung:
120-277VAC
Ausgangsleistung:
30 W, 60 W, 80 W, 96 W, 120 W, 150 W, 200 W, 300 W, 500 W, 600 W, 192 W, 288 W
Ausgangsspannung:
12/ 24V/ 48V
Zertifizierung:
UL & cUL, FCC, ICES, RoHS, REACH, SELV, Klasse P

Vorteil

30 W, 60 W, 80 W, 96 W, 120 W, 150 W, 192 W, 200 W, 288 W, 300 W, 500 W, 600 W, CV, schraubenfrei, integrierter Anschlusskasten, Triac-Dimmtreiber, 0–10 V, 12 V, 24 V, 48 V Ausgang

US-Patente Nr. 9.942.959; Nr. 10.039.167; Nr. 9.661.710; Nr. 9.961.724

US-Patente Nr. 11.723.164

Merkmale
Ausgabe:	Konstante Spannung
Reichweite:	120-277VAC
PFC-Design:	Integrierte aktive PFC-Funktion
Effizienz:	Bis zu 94 %
Schutzmaßnahmen:	Kurzschluss / Überlast / Übertemperatur
Wärmeableitung:	Kühlung durch freie Luftkonvektion
Wasserdichte Leistung:	Vollständiges Aluminium-Schutzgehäuse für trockene, feuchte und nasse Standorte.
Designmerkmale:	1. Einstellung der Ausgangsspannung 2. Optionale Häufigkeit
Dimmfunktion:	TRIAC und 0-10V-Dimmung
Min. laden:	10 %
Dimmbereich :	0-100 % Dimmtiefe 0,8 % bei 16 kHz
Anwendung:	Geeignet für den Einsatz von LED-Beleuchtung
Garantie:	5 Jahre Garantie
Andere:	PWM-Ausgangsfrequenz 250 Hz–25 kHz. Standard: 16 kHz

Spezifikation

Ausgangsleistung	Modellnummer	Ausgangsspannung	Ausgangsstrom	Größe	Gewicht

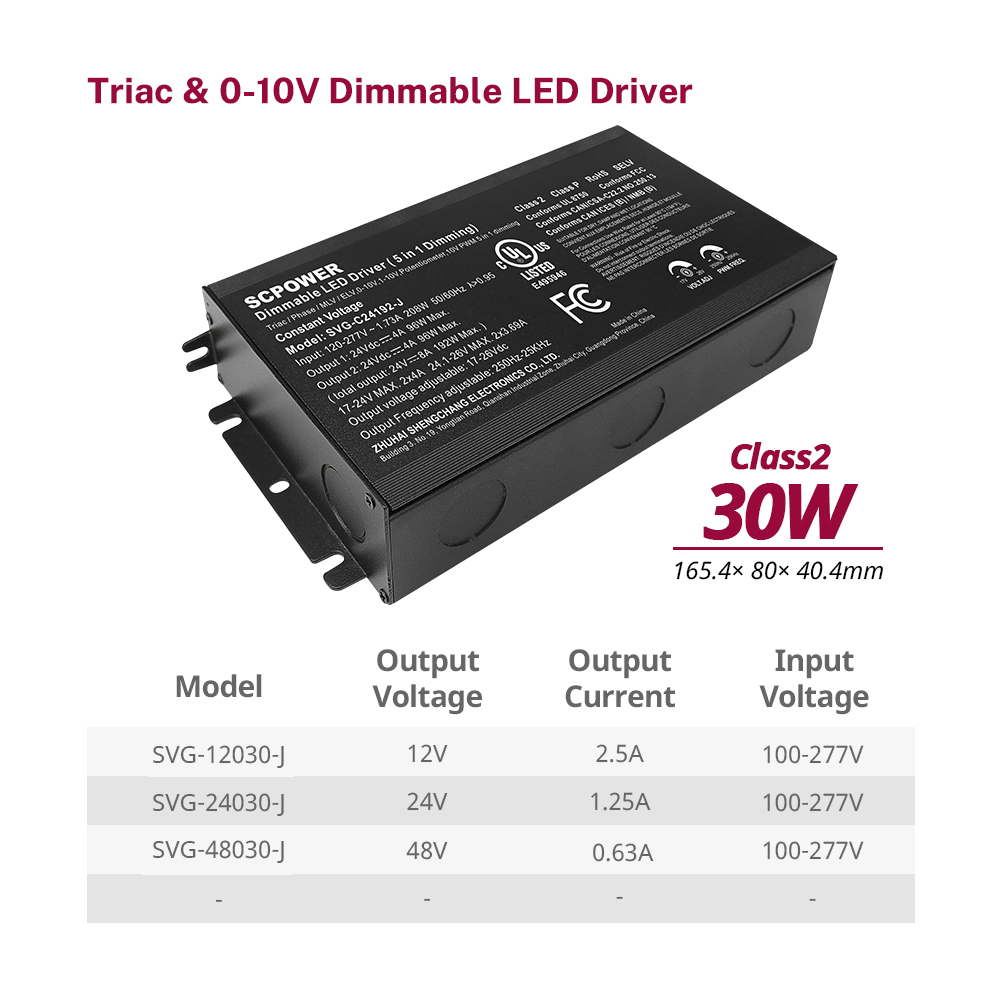

30W (Klasse2 ）	SVG-12030-J	12V	2,5A	165,4 * 80 * 40,4 mm	0,46 kg
	SVG-24030-J	24V	1,25A
	SVG-48030-J	48V	0,63A
60W (Klasse2 ）	SVG-12060-J	12V	5A	185,4 * 80 * 40,4 mm	0,6 kg
	SVG-24060-J	24V	2,5A
	SVG-48060-J	48V	1,25A
80 W (24 V/48 V, Klasse 2 ).	SVG-12080-J	12V	6,67A	189,4 * 103,5 * 40,4 mm	1kg
	SVG-24080-J	24V	3,33A
	SVG-48080-J	48V	1,67A
96W (Klasse2 ）	SVG-24096-J	24V	4A	189,4 * 103,5 * 40,4 mm	1kg
96W (Klasse2 ）	SVG-48096-J	48V	2A	189,4 * 103,5 * 40,4 mm	1kg
120W	SVG-12120-J	12V	10A	189,4 * 103,5 * 40,4 mm	1kg
	SVG-24120-J	24V	5A
	SVG-48120-J	48V	2,5A
150W	SVG-12150-J	12V	12,5A	189,4 * 103,5 * 40,4 mm	1,1 kg
	SVG-24150-J	24V	6,25A
	SVG-48150-J	48V	3,13A

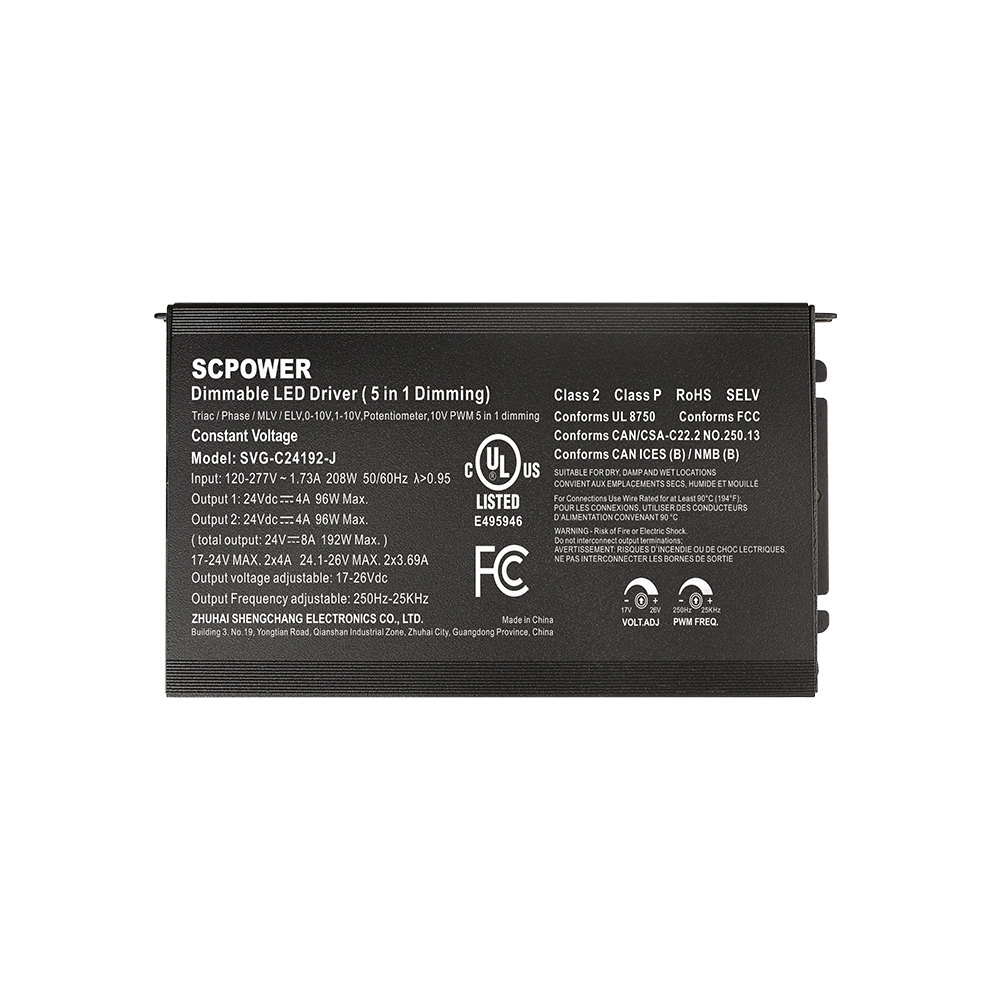

192 W (96 W*2 Klasse 2 )	SVG-C24192-J	24V	4Ax2	189,4 * 103,5 * 40,4 mm	1,1 kg
192 W (96 W*2 Klasse 2 )	SVG-C48192-J	48V	2Ax2	189,4 * 103,5 * 40,4 mm	1,1 kg
200W	SVG-12200-J	12V	16,67A	189,4 * 103,5 * 40,4 mm	1,1 kg
	SVG-24200-J	24V	8,33A
	SVG-48200-J	48V	4,17A
288W (96W*3 Klasse2 ）	SVG-C24288-J	24V	4Ax3	272,4 * 115,5 * 40,7 mm	1,7 kg
288W (96W*3 Klasse2 ）	SVG-C48288-J	48V	2Ax3	272,4 * 115,5 * 40,7 mm	1,7 kg
300W	SVG-12300-J	12V	25A	272,4 * 115,5 * 40,7 mm	1,7 kg
	SVG-24300-J	24V	12,5A
	SVG-48300-J	48V	6,25A
500W	SVG-12500-J	12V	41,67A	/	/
	SVG-24500-J	24V	20,83A
	SVG-48500-J	48V	10,42A
600W	SVG-24600-J	24V	25A	272,4 * 141,5 * 52,8 mm	2,58 kg
600W	SVG-48600-J	48V	12,5A	272,4 * 141,5 * 52,8 mm	2,58 kg

Verdrahtungsplan für Triac und dimmbare 0-10-V-LED-Treiber

Schaltplan für Triac- und 0-10-V-dimmbare LED-Treiber

SURTRON TRIAC & 0–10 V dimmbarer LED-Treiber – Konstantspannungsausgang – SVG-J-Serie
