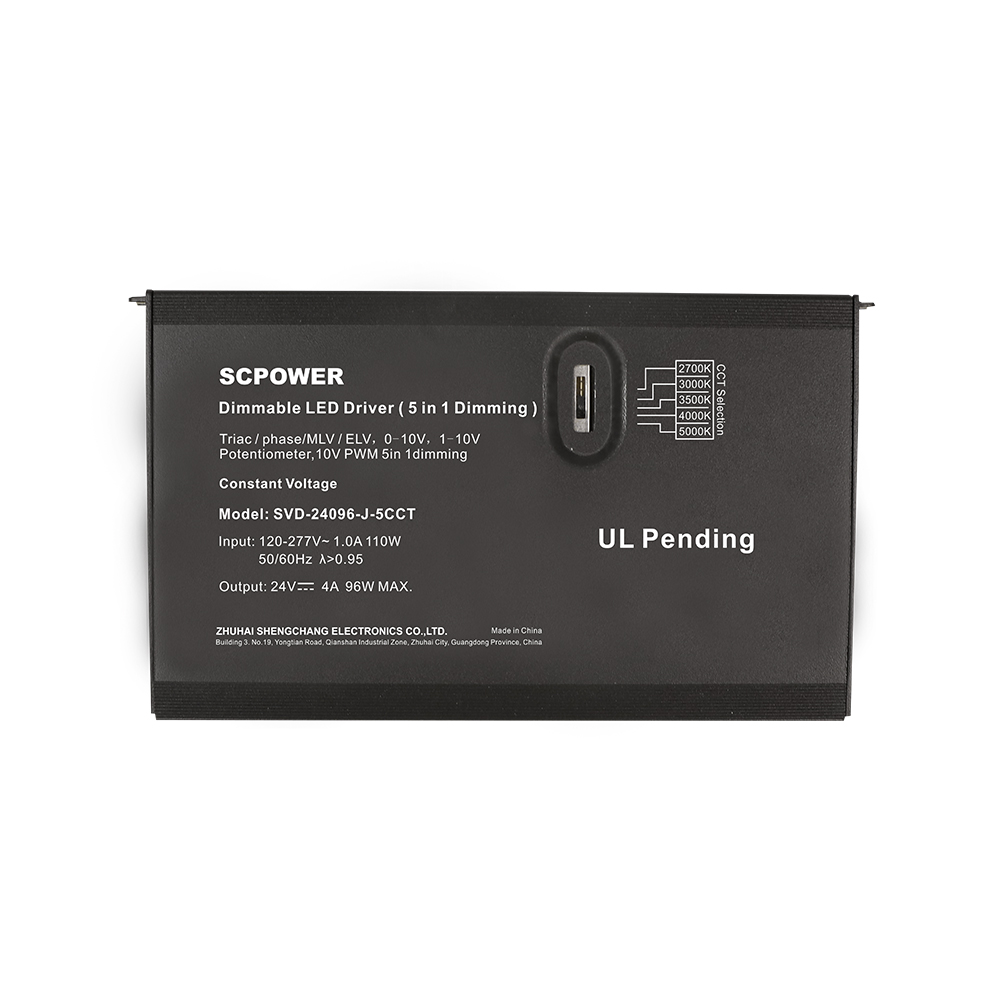

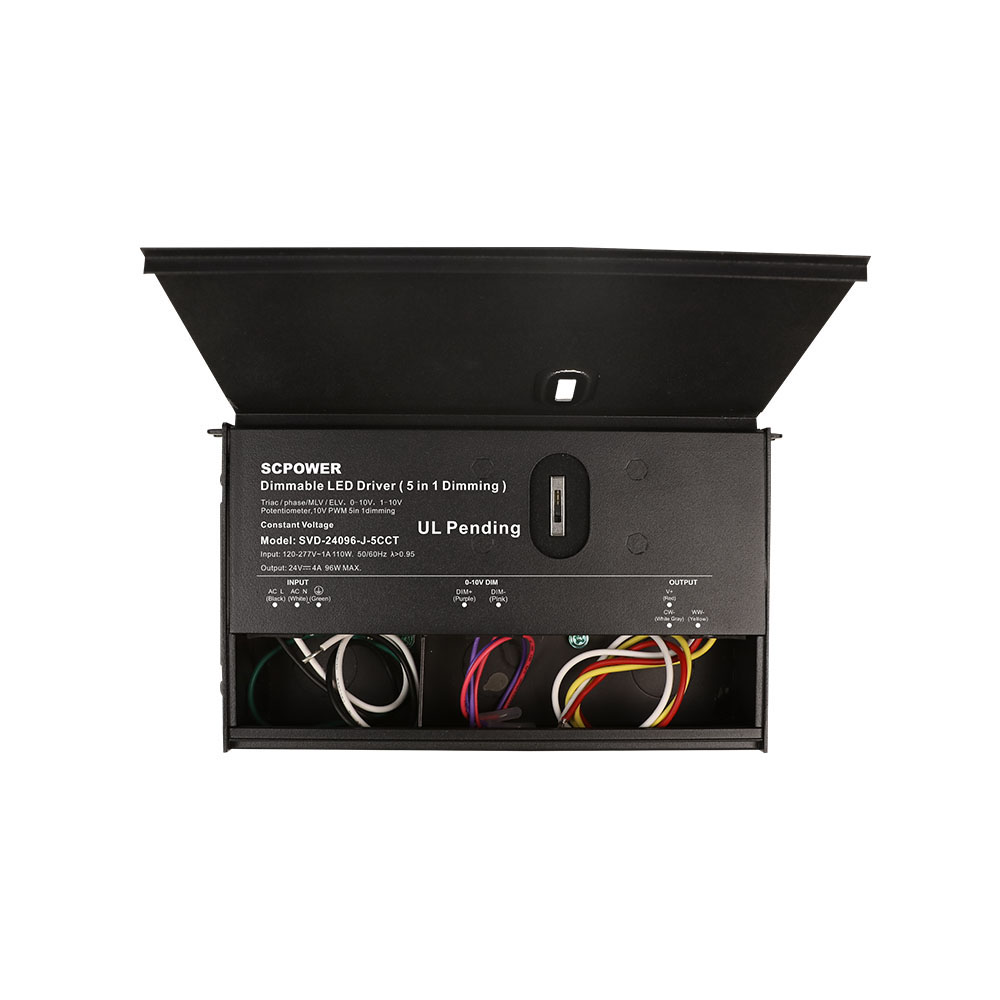

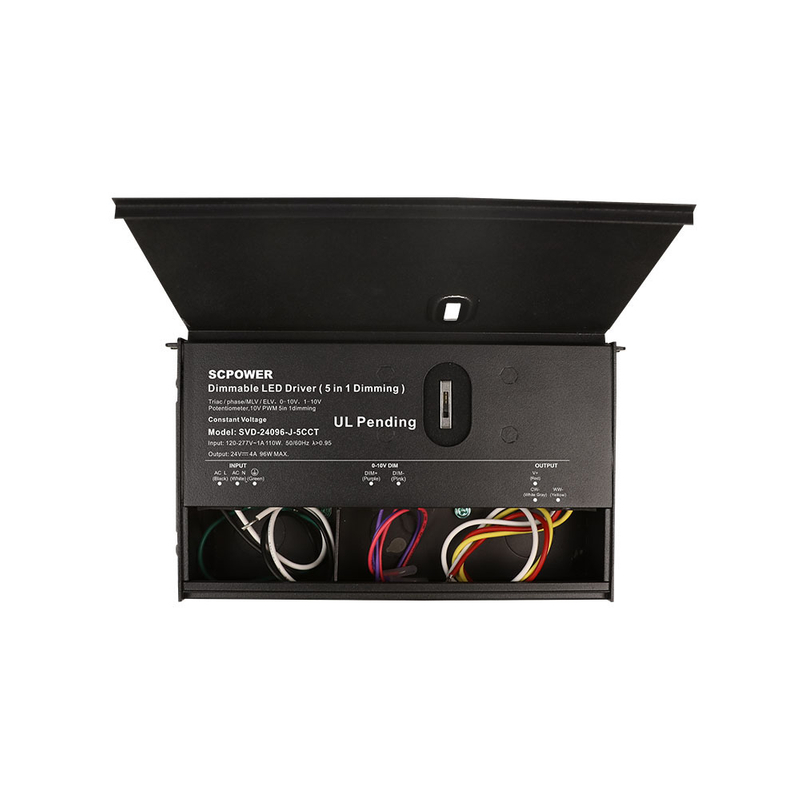

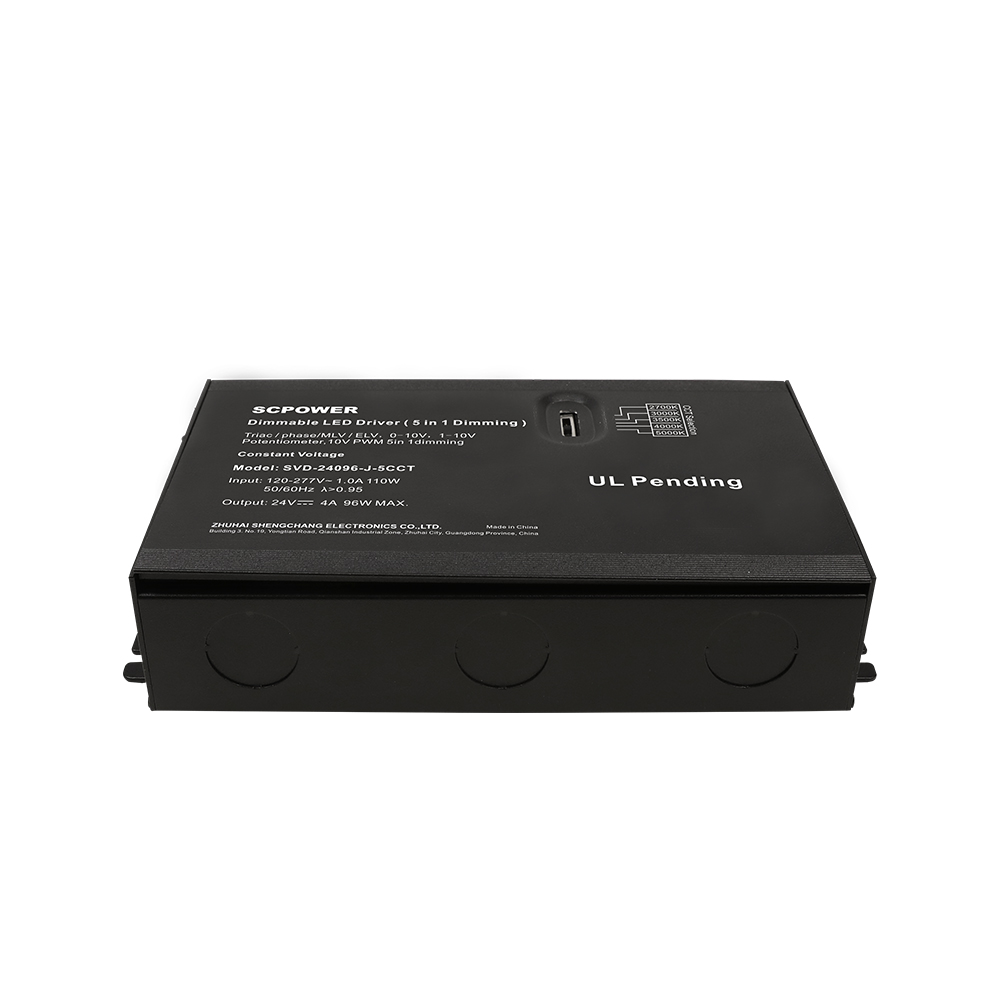

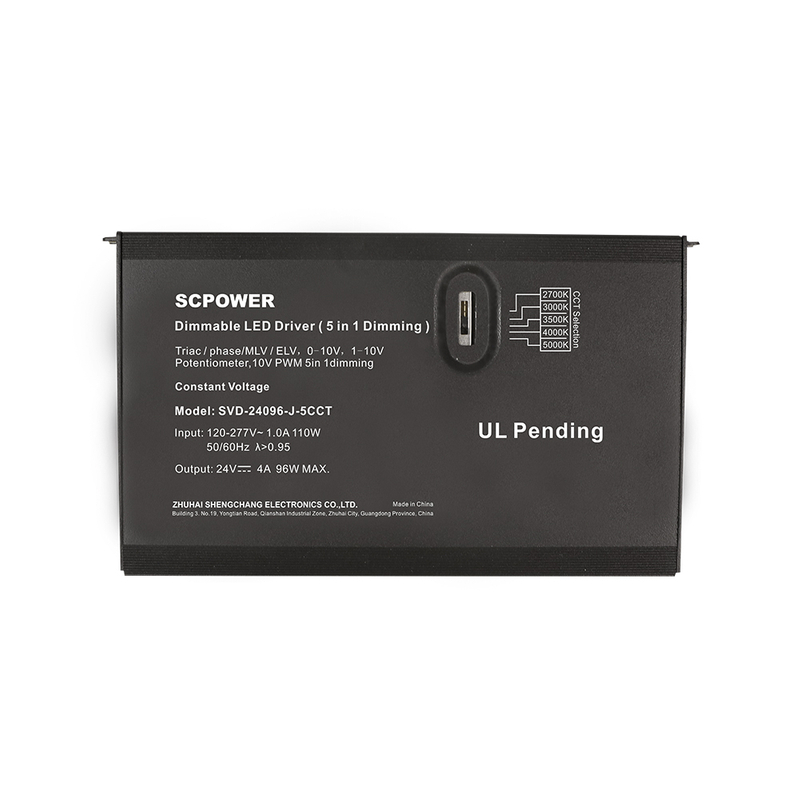

60W 80W 96W 120W 150W 192W 200W 288W 300W CV TRIAC 0-10V Dimmbarer Konstantspannungs-LED-Treiber 5CCT von LED-Beleuchtung

Ausgangsleistung:
60W
80W
96W
120W
150W
192W
200W
288W
300W
Verfügbarkeit:
Erkundigen Zum Warenkorb hinzufügen

  • SVD-J-5CCT

  • SURETRON

  • Triac 0-10V

  • Isoliert

  • Konstante Spannung

  • CCT

  • IP66

  • 120–277 VAC

  • 60 W, 80 W, 96 W, 120 W, 150 W, 200 W, 300 W, 192 W, 288 W

  • 12/ 24V/ 48V

  • UL & cUL, FCC, Klasse 2, RoHS, REACH, SELV

Vorteil

60W 80W 96W 120W 150W 192W 200W 288W 300W TRIAC 0-10V Dimmbarer Konstantspannungs-LED-Treiber 5CCT von LED-Beleuchtung



US-Patente Nr. 9.942.959; Nr. 10.039.167; Nr. 9.661.710; Nr. 9.961.724

US-Patente Nr.  11.723.164



Merkmale

Ausgabe:

Konstante Spannung

Reichweite:

120–277 VAC

PFC-Design:

Integrierte aktive PFC-Funktion

Effizienz :

Bis zu 93 %

Schutzmaßnahmen:

Kurzschluss / Überlast / Übertemperatur

Wärmeableitung:

Kühlung durch freie Luftkonvektion

Wasserdichte Leistung:

Vollständiges Aluminium-Schutzgehäuse für trockene und feuchte Standorte.

Designmerkmale:

5 Gänge zur freien Auswahl der gewünschten Farbtemperatur. (2700K/3000K/3500K/4000K/5000K)

Dimmfunktion:

TRIAC und 0-10V-Dimmung

Min. laden:

10 %

Dimmbereich:

0-100 % Dimmtiefe 0,8 % bei 16 kHz

Anwendung:

Geeignet für den Einsatz von LED-Beleuchtung

Garantie:

5 Jahre Garantie
Spezifikation

Ausgangsleistung

Modellnummer

Ausgangsspannung

Ausgangsstrom

Größe

Gewicht

60W
(Klasse2 ）

SVD-12060-J-5CCT

12V

5A

185,4 * 80 * 40,4 mm

0,6 kg

SVD-24060-J-5CCT

24V

2,5A

SVD-48060-J-5CCT

48V

1,25A

80 W
(24 V/48 V, Klasse 2 ).

SVD-12080-J-5CCT

12V

6,67A

189,4 * 103,5 * 40,4 mm

1kg

SVD-24080-J-5CCT

24V

3,33A

SVD-48080-J-5CCT

48V

1,67A

96W
(Klasse2 ）

SVD-24096-J-5CCT

24V

4A

189,4 * 103,5 * 40,4 mm

1kg

SVD-48096-J-5CCT

48V

2A

120W

SVD-12120-J-5CCT

12V

10A

189,4 * 103,5 * 40,4 mm

1kg

SVD-24120-J-5CCT

24V

5A

SVD-48120-J-5CCT

48V

2,5A

150W

SVD-12150-J-5CCT

12V

12,5A

189,4 * 103,5 * 40,4 mm

1,1 kg

SVD-24150-J-5CCT

24V

6,25A

SVD-48150-J-5CCT

48V

3,13A

192 W
(96 W*2 Klasse 2 )

SVD-C24192-J-5CCT

24V

4Ax2

189,4 * 103,5 * 40,4 mm

1,1 kg

SVD-C48192-J-5CCT

48V

2Ax2

200W

SVD-12200-J-5CCT

12V

16,67A

189,4 * 103,5 * 40,4 mm

1,1 kg

SVD-24200-J-5CCT

24V

8,33A

SVD-48200-J-5CCT

48V

4,17A

288W
(96W*3 Klasse2 ）

SVD-C24288-J-5CCT

24V

4Ax3

272,4 * 115,5 * 40,7 mm

1,7 kg

SVD-C48288-J-5CCT

48V

2Ax3

300W

SVD-12300-J-5CCT

12V

25A

272,4 * 115,5 * 40,7 mm

1,7 kg

SVD-24300-J-5CCT

24V

12,5A

SVD-48300-J-5CCT

48V

6,25A


Verdrahtungsplan für Triac und dimmbare 0-10-V-LED-Treiber

Schaltplan für Triac- und 0-10-V-dimmbare LED-Treiber


SVD-J-5CCT-1

SVD-J-5CCT-2


herunterladen SVD-J-5CCT 60W.pdf

herunterladen SVD-J-5CCT 96W.pdf
