Kai LED lemputės naudojamos su pritemdoma tvarkykle, tokių problemų kaip mirgėjimas, šviesos nebuvimas arba sumažėjęs ryškumas ne visada kyla dėl pačių LED lempučių. Įvesties galia, pritemdoma tvarkyklė, išvesties laidai, LED apkrova, šiluminės sąlygos ir valdymo signalai gali turėti įtakos apšvietimo veikimui.
Remiantis Shengchang apšvietimo projektų patirtimi, trikčių šalinimas turėtų prasidėti nuo tikrojo apšvietimo požymio, tada žingsnis po žingsnio pereikite prie įvesties, išvesties, apkrovos, temperatūros ir valdymo sąlygų. Bet kokius maitinimo išjungimo ar aukštos įtampos matavimus turi atlikti kvalifikuoti elektros specialistai.

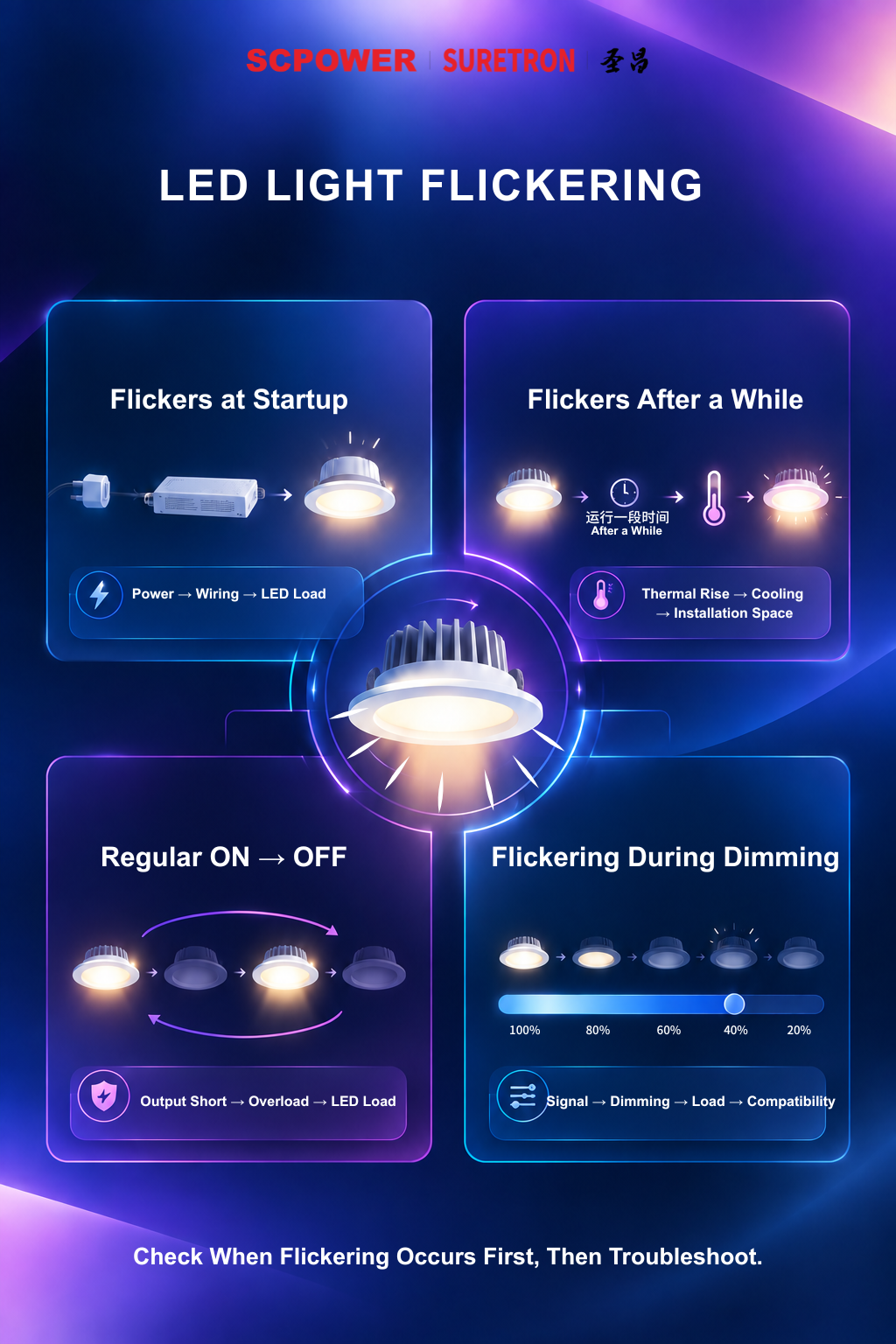

1. LED lemputės nuolat mirksi
Mirgėjimo laikas ir modelis gali nurodyti skirtingas trikčių šalinimo kryptis.
01 | Mirksi iš karto po įjungimo
Jei lemputės pradeda mirksėti vos įjungus maitinimą, pirmiausia patikrinkite, ar įvesties galia yra stabili.
Tada patikrinkite reguliuojamo tvarkyklės išvesties laidus ir LED apkrovą. Atkreipkite dėmesį į palaidas jungtis, prastą kontaktą, išėjimo trumpuosius jungimus, perkrovą arba apkrovos neatitikimą.
Ištaisę problemą, vėl įjunkite maitinimą ir patikrinkite, ar mirgėjimas nustoja.
02 | Mirkėjimas po bėgimo kurį laiką
Jei lemputės įsijungia įprastai, bet pradeda mirksėti po tam tikro veikimo laiko, ypač pakilus temperatūrai, patikrinkite darbinę temperatūrą ir apsaugos būseną.
Patikrinkite įrengimo erdvę, aplinkos temperatūrą ir šilumos išsklaidymą. Jei darbinė temperatūra per aukšta, pagerinkite šilumos išsklaidymą ir dar kartą stebėkite šviesą.
Jei problema išlieka, toliau tikrinkite tvarkyklės išvestį ir LED veikimo sąlygas.
Šis modelis gali reikšti, kad pritemdoma tvarkyklė pakartotinai įjungia apsaugos ciklą.
Kai išlieka tokios sąlygos, kaip išėjimo trumpasis jungimas arba perkrova, kai kurios pritemdomos tvarkyklės gali pereiti į žagsėjimo režimą: išėjimas išsijungia, palaukia tam tikrą laikotarpį, tada paleidžiamas iš naujo ir kartoja ciklą.
Pirmiausia patikrinkite išvesties laidus ir LED apkrovą. Apsaugos ir nustatymo iš naujo metodai priklauso nuo gaminio, todėl žr. gaminio specifikacijas.
04 | Mirksi tik pritemdymo metu
Jei mirgėjimas atsiranda tik pritemdant, sutelkite dėmesį į valdymo kelią.
Patikrinkite, ar valdymo signalas yra stabilus, ir patikrinkite pritemdymo diapazoną, apkrovos reikalavimus ir valdiklio, pritemdomos tvarkyklės ir LED apkrovos suderinamumą.
Jei maitinimas ir apkrova normalūs, patikrinkite valdymo nustatymus ir pritemdymo būdą.

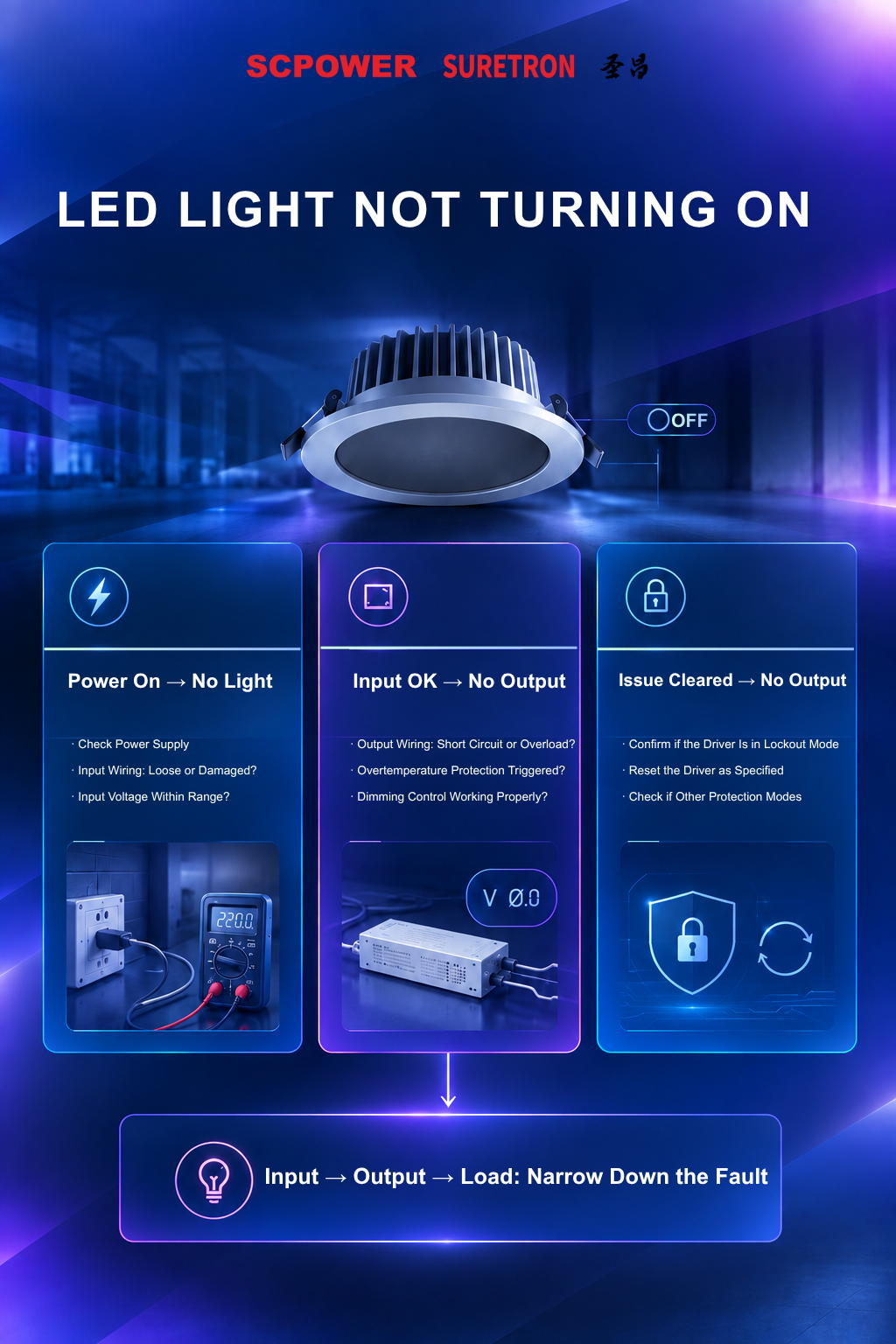

2. LED lemputės neįsijungia
Norėdami susiaurinti problemą, naudokite sekos įvestį → išvestį → įkėlimą.
01 | Įjungus maitinimą, lemputės neįsijungia
Pirmiausia išmatuokite reguliuojamo tvarkyklės įvestį ir įsitikinkite, kad maitinimo šaltinis ir įvesties laidai yra normalūs.
Tada patikrinkite išvesties laidus ir LED apkrovą, ar nėra prasto kontakto, trumpojo jungimo ar perkrovos. Ištaisykite problemą ir vėl įjunkite.
02 | Įvestis yra normali, bet pritemdoma tvarkyklė neturi išvesties
Tiesiogiai išmatuokite tvarkyklės išvestį, kad įsitikintumėte, ar išvesties iš tikrųjų nėra.
Jei išėjimas yra nenormalus, patikrinkite, ar nėra trumpojo jungimo, perkrovos ar apsaugos nuo perkaitimo. Taip pat patikrinkite, ar pritemdymo valdiklis veikia tinkamai.
03 | Išsprendus išorines problemas, nėra išvesties
Patikrinkite, ar pritemdoma tvarkyklė neįjungė fiksavimo režimo arba į kitą apsaugos būseną.
Gaminiams su užrakto režimu gedimas paprastai turi būti pašalintas, kad būtų galima iš naujo nustatyti tvarkyklę pagal nurodytą atkūrimo metodą.
Jei tvarkyklės išvestis normalizavosi, bet lemputės nedega, patikrinkite LED apkrovą ir laidus, įskaitant vidines jungtis ir susijusias tvarkyklės grandines.

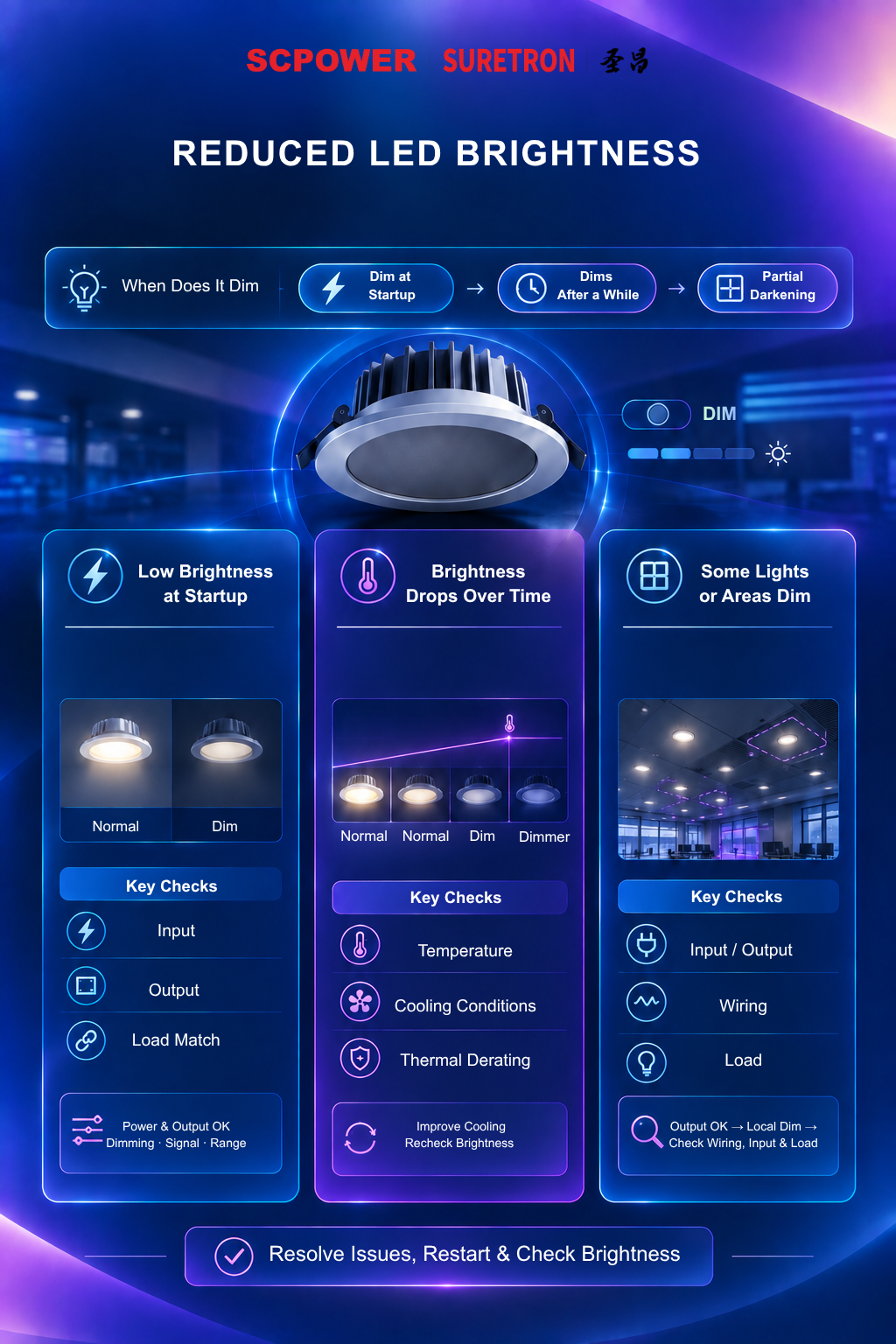

3. LED lemputės pritemsta
Pirmiausia nustatykite, ar lemputės yra pritemusios nuo paleidimo, ar pritemsta po veikimo. Kiekvienu atveju trikčių šalinimo kryptis skiriasi.
01 | Šviesos pritemsta iš karto po įjungimo
Pradėkite nuo ryšio tarp įvesties, išvesties ir apkrovos.
Išmatuokite įvesties įtampą ir patikrinkite, ar reguliuojamo tvarkyklės išėjimo įtampa arba srovė yra normaliame diapazone. Įsitikinkite, kad LED apkrova atitinka tvarkyklės įvertinimus.
Jei galia ir išėjimas normalūs, patikrinkite pritemdymo lygį, valdymo signalą ir pritemdymo diapazoną, ar nėra neteisingų valdymo nustatymų.
02 | Veikimo metu ryškumas palaipsniui mažėja
Jei ilgėjant veikimo laikui ryškumas mažėja, sutelkite dėmesį į temperatūrą.
Patikrinkite reguliuojamo reguliatoriaus ir LED lempučių veikimo temperatūrą, taip pat įrengimo erdvę ir šilumos išsklaidymo sąlygas.
Jei vairuotojas palaiko per didelės temperatūros sumažinimą, patikrinkite temperatūrą ir išėjimo būseną, kad nustatytumėte, ar sumažinimas buvo suaktyvintas. Taip pat reikėtų atsižvelgti į šilumos kaupimąsi LED lemputėse.
Pagerinkite šilumos išsklaidymą ir vėl stebėkite ryškumą.
03 | Pritemsta tik kai kurie žibintai ar sritys
Palyginkite įprastą šviesą su paveikta šviesa. Patikrinkite abiejų įvesties, išvesties, laidus ir apkrovos sąlygas.
Ypatingą dėmesį atkreipkite į laidų problemas, įtampos kritimą, prastą kontaktą ir apkrovos skirtumus.
Jei pritemdomas tvarkyklės išėjimas yra normalus, bet atskiri žibintai arba sritys lieka blankios, toliau patikrinkite maitinimo laidus, įtampą prie LED įėjimo, LED apkrovą ir vidines jungtis.
Išsprendę problemą, vėl įjunkite maitinimą ir patikrinkite, ar ryškumas grįžo į normalų.
Išvada
LED trikčių šalinimas turėtų prasidėti nuo to, kada ir kaip atsiranda sutrikimas, tada žingsnis po žingsnio pereikite prie maitinimo šaltinio, pritemdomo tvarkyklės, laidų, apkrovos, šiluminių sąlygų ir valdymo sistemos.
Nustačius simptomo priežastis ir nustatant paveiktos sistemos dalies vietą, galima sumažinti nereikalingų trikčių šalinimo ir komponentų keitimo skaičių, todėl gedimų diagnostika tampa veiksmingesnė.
Jei po šių patikrinimų problemos nustatyti nepavyksta, susisiekite su Shengchang techninio palaikymo komanda, kad gautumėte tolesnės pagalbos.
