| Sila ouput: | |
|---|---|
Triak
Izolovaný
Konštantné napätie
Tlmenie
IP66, suchý a vlhký, mokrý
100-277VAC
180W, 192W, 288W, 384W
12/26/6/48V
Ul & Cul, FCC, trieda 2, CE, ROHS, dosah

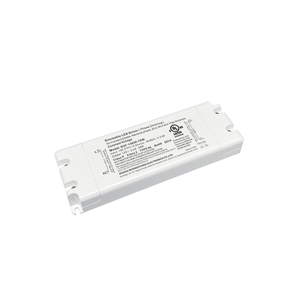

180W 192W 288W 300W 384W TRIAC DMABLO DOMATICKÝ PREVÁDZKA LED energie CV s križovatkou
Výstup: | Konštantné napätie |
Rozsah: | 100-277VAC |
Dizajn PFC: | Vstavaná aktívna funkcia PFC |
Ochrana: | Skrat/ nadobudnutie/ nadmerná teplota |
Rozptyl tepla: | Chladenie bezplatnou vzduchovou konvekciou |
Nepremokavý výkon: | Pre suché, vlhké a mokré umiestnenie |
Funkcia stmievania: | Fázové stmievanie: Pracujte s fázou vpred, MLV a reverznou fázou, ELV, triac stmievače. |
Rozsah stmievania: | 0-100% |
Aplikácia: | Vhodný na použitie osvetlenia LED |
Záruka: | Záruka 5 rokov |
Ostatné: | Výstup PWM, vysoký výkon PF≥0,95, stmievanie bez blikania |
Výstupný výkon | Výstup | Číslo modelu | Výstupné napätie | Výstupný prúd | Veľkosť | Váha |
60 W | 1 kanály | KVF-12060-TDWJ | 12V | 5A * 1 | 188*94,5*40 mm | 1,03 kg |
180 W | 3 kanály | KVF-C12180-TDWJ | 12V | 5a * 3 | 276*78*47 mm | 1,6 kg |
300 W | 5 kanálov | KVF-C12300-TDWJ | 12V | 5A * 5 | 301*110*45 mm | 1,88 kg |
96 W | 1 kanál | KVF-24096-TDWJ | 24 V | 4a | 230*70*43 mm | 1,12 kg |
KVF-36096-TDWJ | 36V | 2,67a | ||||
KVF-49696-TDWJ | 48v | 2a | ||||
192 W | 2 kanály | KVF-C24192-TDWJ | 24 V | 4a * 2 | 276*78*47 mm | 1,6 kg |
KVF-C36192-TDWJ | 36V | 2,67a * 2 | ||||
KVF-C48192-TDWJ | 48v | 2A * 2 | ||||
288W | 3 kanály | KVF-C24288-TDWJ | 24 V | 4a * 3 | 301*110*45 mm | 1,88 kg |
KVF-C36288-TDWJ | 36V | 2,67a * 3 | ||||
KVF-C48288-TDWJ | 48v | 2A * 3 | ||||
384W | 4 kanály | KVF-C24384-TDWJ | 24 V | 4a * 4 | 322*78*44 mm | 1,95 kg |
KVF-C36384-TDWJ | 36V | 2,67a * 4 | ||||
KVF-C48384-TDWJ | 48v | 2A * 4 | ||||
Diagram zapojenia vodiča LED TRIAC
Veľkosť ovládača LED TRIAC （Pozri Stiahnutie špecifikácií）
