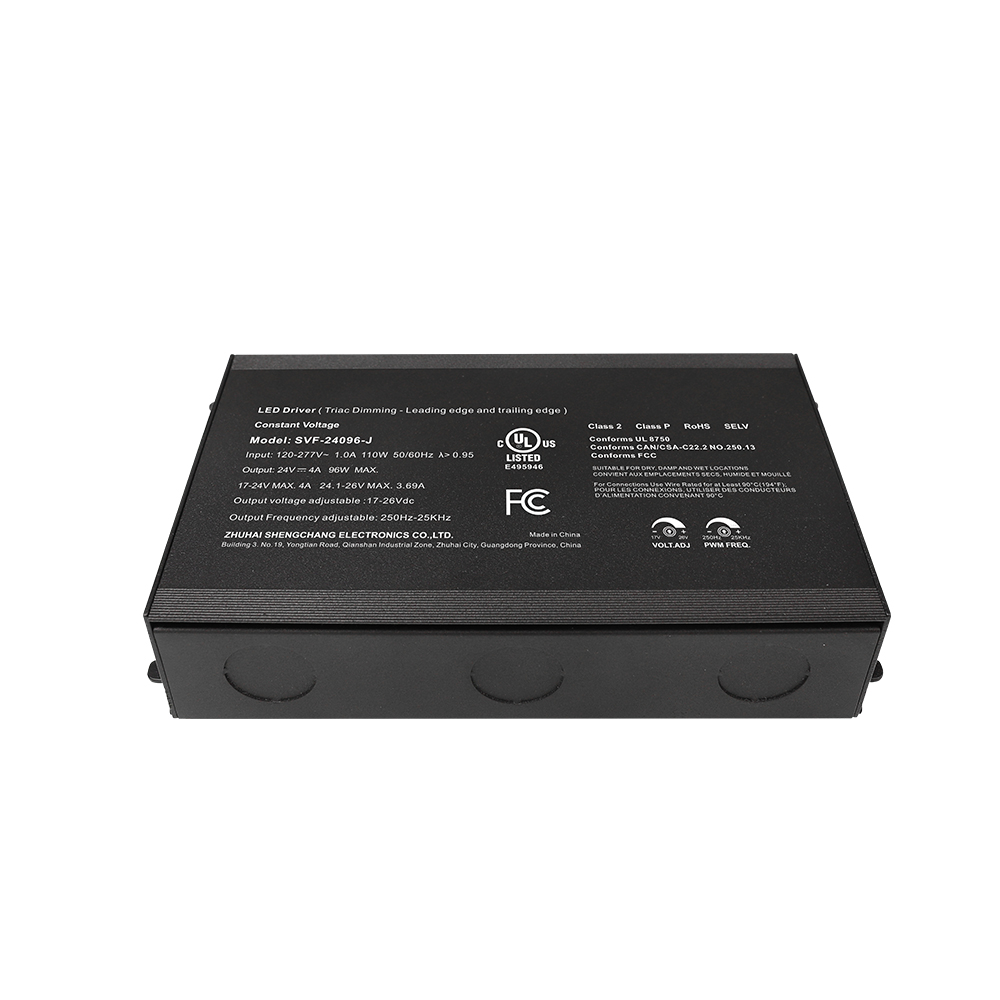

30W 60W 80W 96W 120W 150W 192W 200W 288W 300W 500W 600W CV Triyak Sürücü, 250Hz-25Hz Aydınlatma Çıkış Gerilimi Ayarlı

Çıkış Gücü:
30W
60W
80W
96W
120W
150W
192W
200W
288W
300W
500W
600W
Kullanılabilirlik:
Sor Sepete Ekle

  • SVF-J

  • SURETRON

  • Triyak 0-10V

  • İzole

  • Sabit Gerilim

  • ŞNT

  • IP66

  • 120-277VAC

  • 30W, 60W, 80W, 96W, 120W, 150W, 200W, 300W, 500W, 600W, 192W, 288W

  • 12/ 24V/ 48V

  • UL ve cUL, FCC, ICES, RoHS, REACH, SELV, Sınıf P

Avantaj

30W 60W 80W 96W 120W 150W 192W 200W 288W 300W 500W 600W CV Triyak Sürücü, 250Hz-25Hz Aydınlatma Çıkış Gerilimi Ayarlı



ABD Patentleri No. 9,942,959; 10,039,167; 9,661,710 sayılı ABD Patenti; 9,961,724 Sayısı

ABD Patentleri No.  11,723,164


Özellikler

Çıkış:

Sabit Gerilim

Menzil:

120-277VAC

PFC tasarımı:

Dahili aktif PFC işlevi

Yeterlik:

%94'e kadar

Korumalar:

Kısa devre/aşırı yük/aşırı sıcaklık

Isı dağılımı:

Serbest hava taşınımıyla soğutma

Su geçirmezlik performansı:

Kuru, nemli ve ıslak yerler için tam alüminyum koruma muhafazası (ABD)

Tasarım özellikleri:

1. Çıkış voltajı ayarı

2. İsteğe bağlı frekans

Karartma işlevi:

T RIAC/Faz kesme, ELV, MLV

Min. yük:

%10

Karartma aralığı:

%0-100 karartma derinliği %0,8@16KHz

Başvuru:

LED aydınlatma uygulamasına uygundur

Garanti:

5 yıl garanti

Diğerleri:

PWM çıkış frekansı 250Hz-25KHz Varsayılan:16kHz
Şartname

Çıkış Gücü

Model Numarası

Çıkış Gerilimi

Çıkış Akımı

Boyut

Ağırlık

30W
(Sınıf2 )

SVF-12030-J

12V

2,5A

165,4*80*40,4 mm

0,46 kg

SVF-24030-J

24V

1.25A

SVF-48030-J

48V

0.63A

60W
(Sınıf2 )

SVF-12060-J

12V

5A

185,4*80*40,4 mm

0,6 kg

SVF-24060-J

24V

2,5A

SVF-48060-J

48V

1.25A

80W
(24V / 48V Sınıf2 )

SVF-12080-J

12V

6.67A

189,4*103,5*40,4 mm

1 kg

SVF-24080-J

24V

3.33A

SVF-48080-J

48V

1.67A

96W
(Sınıf2 )

SVF-24096-J

24V

4A

189,4*103,5*40,4 mm

1 kg

SVF-48096-J

48V

2A

120W

SVF-12120-J

12V

10A

189,4*103,5*40,4 mm

1 kg

SVF-24120-J

24V

5A

SVF-48120-J

48V

2,5A

150W

SVF-12150-J

12V

12,5A

189,4*103,5*40,4 mm

1,1 kg

SVF-24150-J

24V

6.25A

SVF-48150-J

48V

3.13A

192W
(96W*2 Sınıf2 )

SVF-C24192-J

24V

4Ax2

189,4*103,5*40,4 mm

1,1 kg

SVF-C48192-J

48V

2Ax2

200W

SVF-12200-J

12V

16.67A

189,4*103,5*40,4 mm

1,1 kg

SVF-24200-J

24V

8.33A

SVF-48200-J

48V

4.17A

288W
(96W*3 Sınıf2 )

SVF-C24288-J

24V

4Ax3

272,4*115,5*40,7 mm

1,7 kg

SVF-C48288-J

48V

2Ax3

300W

SVF-12300-J

12V

25A

272,4*115,5*40,7 mm

1,7 kg

SVF-24300-J

24V

12,5A

SVF-48300-J

48V

6.25A

500W

SVF-12500-J

12V

41.67A

/

/

SVF-24500-J

24V

20.83A

SVF-48500-J

48V

10.42A

600W

SVF-24600-J

24V

25A

272,4*141,5*52,8 mm

2,58 kg

SVF-48600-J

48V

12,5A


Triyak Kısılabilir LED Sürücü Bağlantı Şeması

Triyak Kısılabilir LED Sürücü Bağlantı Şeması

SURETRON TRIAC Kısılabilir LED Sürücü - Sabit Gerilim Çıkışı - SVF-J Serisi

indirmek SVF-J 30W.pdf

indirmek SVF-J 60W.pdf

indirmek SVF-J 80W.pdf

indirmek SVF-J 96W.pdf

indirmek SVF-J 100W.pdf

indirmek SVF-J 120W.pdf

indirmek SVF-J 150W.pdf

indirmek SVG-CJ 192W.pdf

indirmek SVF-J 200W .pdf

indirmek SVG-CJ 288W.pdf

indirmek SVF-J 300W.pdf

indirmek SVF-J 600W.pdf
