60W 96W 100W TRIAC 0-10V Dimming DIN RAIL DRIVES

تفاصيل المنتجات

أنت هنا: بيت / منتجات / TRIAC 0-10V Dimmable LED / 100-277V CV Standard (UL FCC ICES) / 60W 96W 100W TRIAC 0-10V DITER DIN RAIL DRIVER FOR LED TIPTURES

نوع التعتيم:
ترياك 0-10V
النوع المعزول:
معزول
نوع الإخراج:
الجهد الثابت
قنوات الإخراج:
التعتيم
معدل IP:
IP20
جهد المدخلات:
100-277vac
طاقة الإخراج:
60W ، 96W ، 100W
جهد الإخراج:
12/24/48V
شهادة:
UL & CUL ، FCC ، Class 2 ، CE ، ROHS ، REACH

ميزة

60W 96W 100W TRIAC 0-10V Dimming DIN RAIL DRIVER FOR LED TIPTURES

مواصفة

طاقة الإخراج	رقم النموذج	جهد المدخلات	جهد الخرج	تيار الإخراج	عامل القوة	مقاس	وزن
60W	KVG-12060-DWR	100-277V	12 فولت	5A	PF 0.98	4090102mm	0.30 كجم
	KVG-24060-DWR		24 فولت	2.5A
	KVG-48060-DWR		48 فولت	1.25A

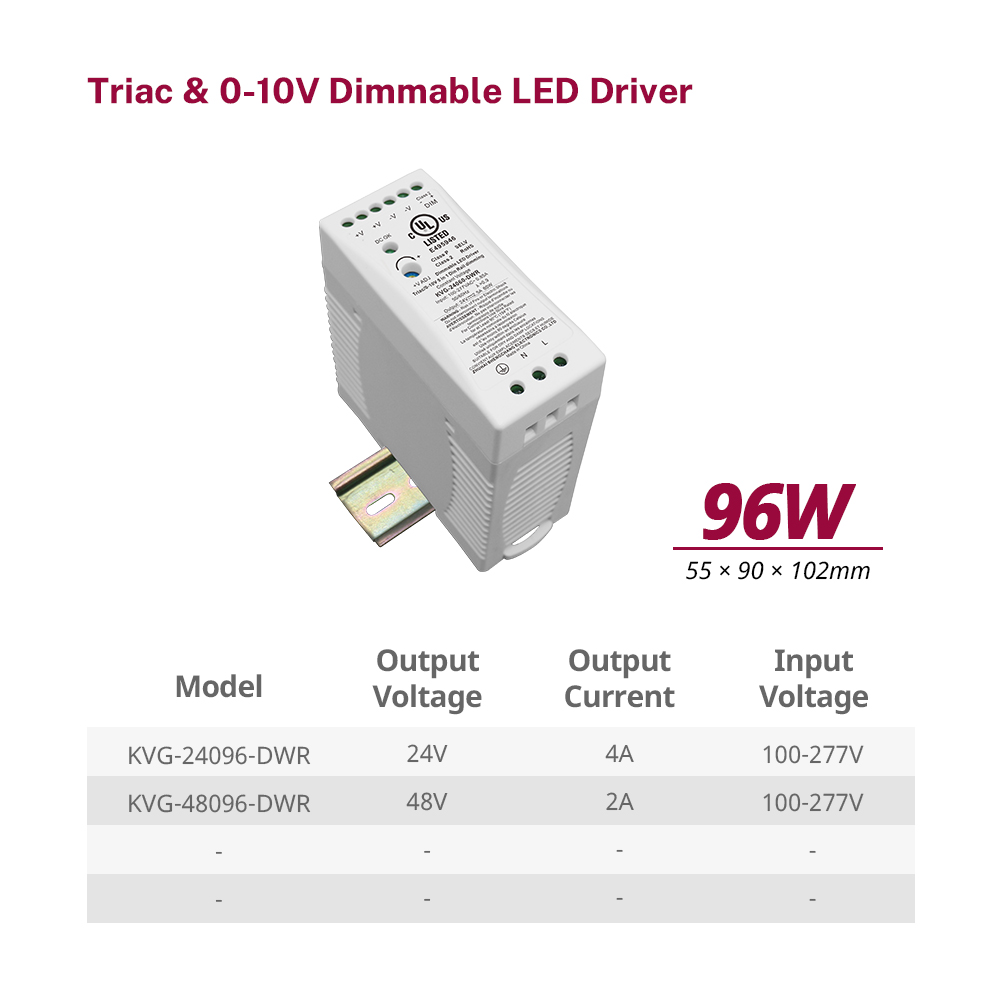

96W	KVG-24096-DWR	100-277V	24 فولت	4A	PF 0.98	5590102mm	0.38 كجم
	KVG-48096-DWR		48 فولت	2A
100W	KVG-12100-DWR	100-277V	12 فولت	8.34a	PF 0.98	5590102mm	0.38 كجم
	KVG-24100-DWR		24 فولت	4.17A
	KVG-48100-DWR		48 فولت	2.09A

60W 96W 100W TRIAC 0-10V Dimming DIN RAIL DRIVER FOR LED TIPTURES

· الإخراج الجهد الثابت

· المدى: 100-277VAC

· وظيفة PFC نشطة مدمجة

كفاءة عالية

· الحماية: دائرة قصيرة/ فوق الحمل/ فوق درجة الحرارة

تردد PWM: 4 كيلو هرتز ، مستوى إعفاء التردد العالي

طريقة تثبيت السكك الحديدية: مثبتة على السكك الحديدية TS-35/7.5 أو TS-35/15

· التبريد عن طريق الحمل الحراري المجاني

· حماية كاملة من السكن البلاستيكي ، لموقع جاف ورطب

وظيفة التعتيم:

· تعتيم المرحلة: العمل مع الحافة الأمامية /الحافة الأمامية ، MLV وحافة المرحلة /الحافة العكسية ، ELV ، TRIAC DIMMERS

· 0-10V التعتيم: 0-10V/1-10V/Potentiometer/10V PWM 4 في 1

· الإخراج مع وظيفة الجهد الدقيقة جيدة لإلغاء انخفاض الجهد

· مؤشر العمل ، العرض في الوقت الفعلي لحالة العمل

نطاق التعتيم: 0-100 ٪

· مناسبة لإضاءة LED وتطبيقات العلامات المتحركة

UL8750 SLIM 60W 96W 100W TRIAC Phase 0-10V Dimming DIN RAIL DRIVER 24V 48V LED ELUD مع PFC لتركيبات مصباح LED

يمكن تركيب سائق LED Triac على قضبان DIN 35 مم / 7.5 أو 15 لإنقاذ مساحة الخزانة. إشارة DC OK النشطة في DC ، مؤشر LED ، 60W LED DRAVE LOD-LOAD فقدان الطاقة: <0.6 W.

الكفاءة العالية: يمكن أن تعمل كفاءة تحويل سائق DIN LED حتى 88 ٪ ، في حمولة كاملة في نطاق درجة الحرارة من -40 ℃ إلى +70 ℃ ، تبريد الهواء الطبيعي.

حماية السلامة: محول طاقة إخراج مجموعة مجموعة أحادية المجموعة مع دائرة قصيرة وحماية زائدة ودرجات الحرارة الزائدة لحماية معدات ضوء LED الخاصة بك.

يستخدم على نطاق واسع: يستخدم برنامج تشغيل TRIAC LED علبة بلاستيكية ذات أداء عزل جيد ويستخدم في المعدات الكهروميكانيكية ، ومشاريع DIY ، وأنظمة التحكم في المنازل وأكثر من ذلك.

تحذيرات: من أجل إطالة عمر الخدمة ، من فضلك لا تدع المحول يتجاوز التيار المقدر لفترة طويلة! إذا كان لديك أي أسئلة ، يرجى الاتصال بنا في الوقت المناسب. (سائق Suretron LED)

يجب تثبيت الجهاز مع كتلة طرفية الإدخال في الأسفل.

يتم تسليم كل جهاز جاهز للتثبيت.

FIG.1 تصاعد

التقط على سكة DIN كما هو موضح في الشكل 1:

1. إمالة الوحدة لأعلى وإدراجها على سكة DIN.

2. ادفع لأسفل حتى توقف.

3. اضغط على الجانب الأمامي السفلي للقفل.

4. هز حتى قليلا لتحمل أنه مؤمن.

الشكل 2 التفكك

لإلغاء تثبيت أو سحب أو انزلق إلى أسفل المزلاج مع برنامج تشغيل المسمار كما هو موضح في FIG. 2

ثم حرك وحدة تزويد الطاقة في الاتجاه المعاكس ،

حرر المزلاج وسحب وحدة سائق LED من سكة DIN
