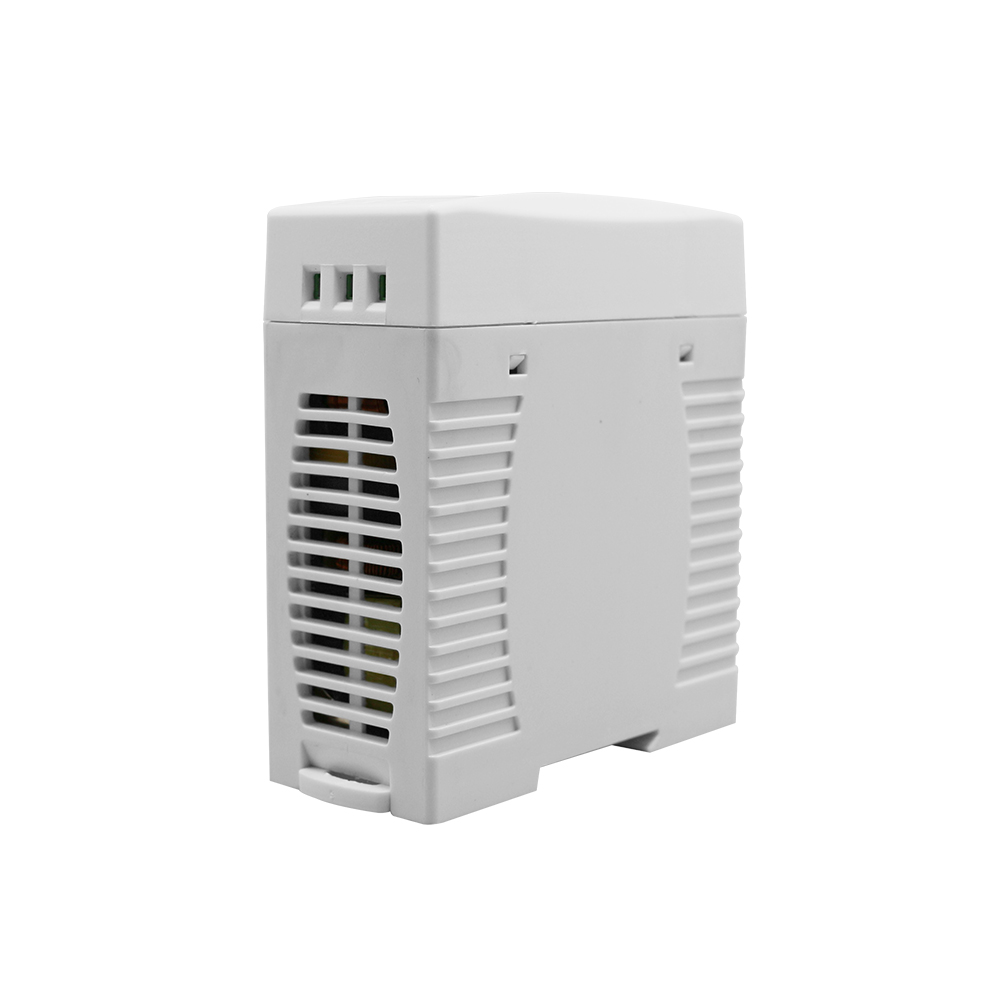

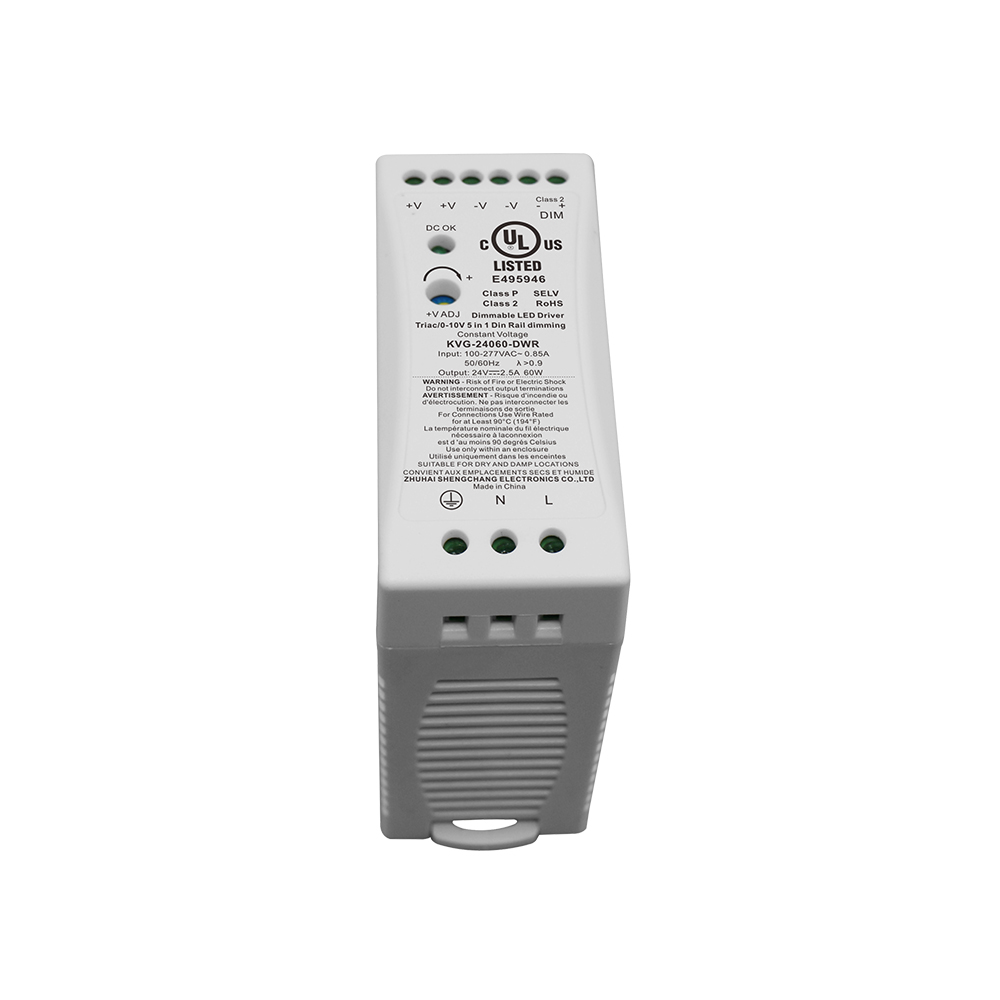

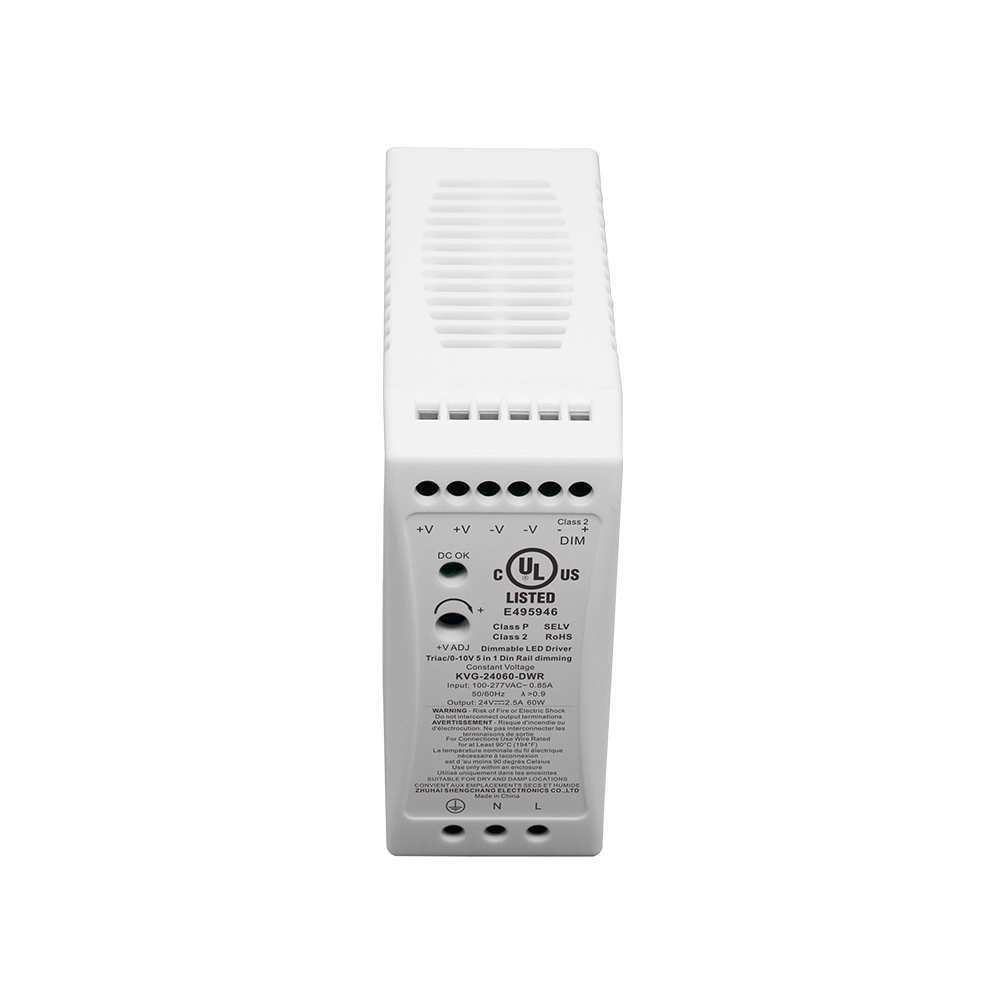

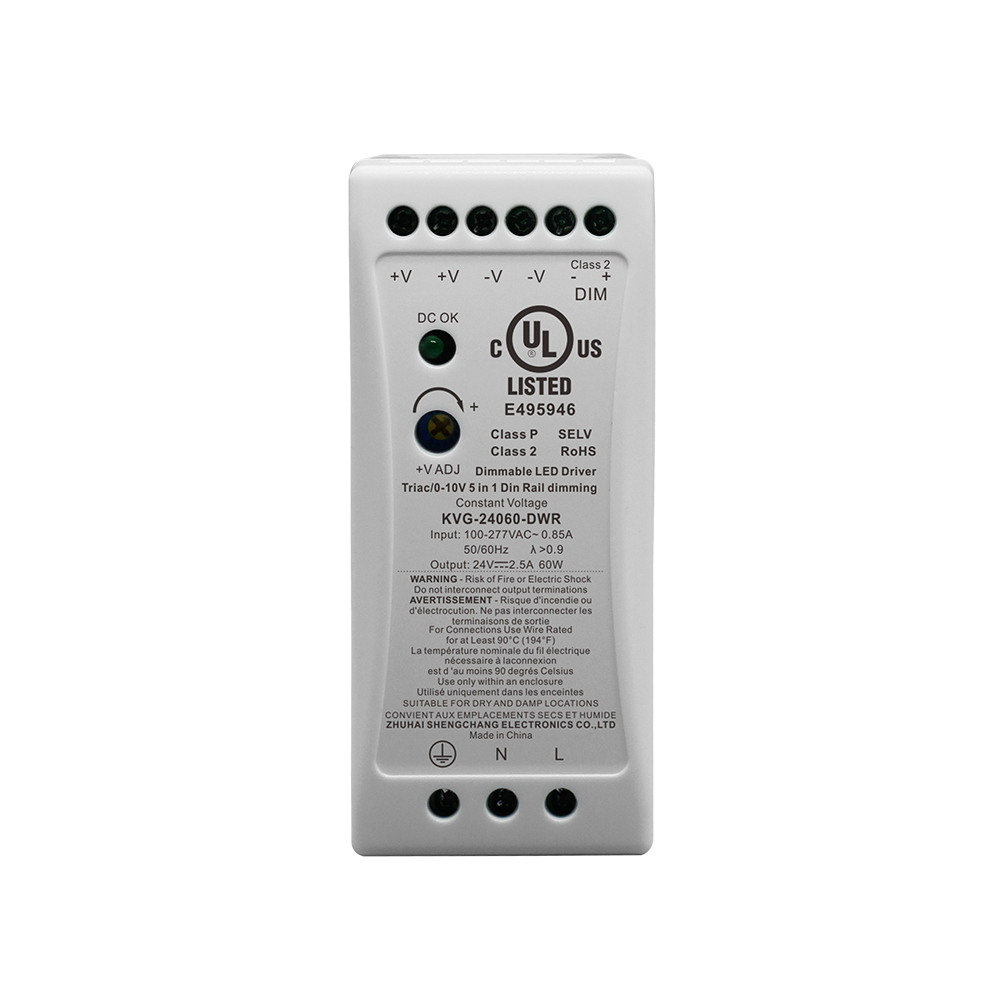

60W 96W 100W Triac 0-10V Dimming Din Rail LED Driver para luminárias LED

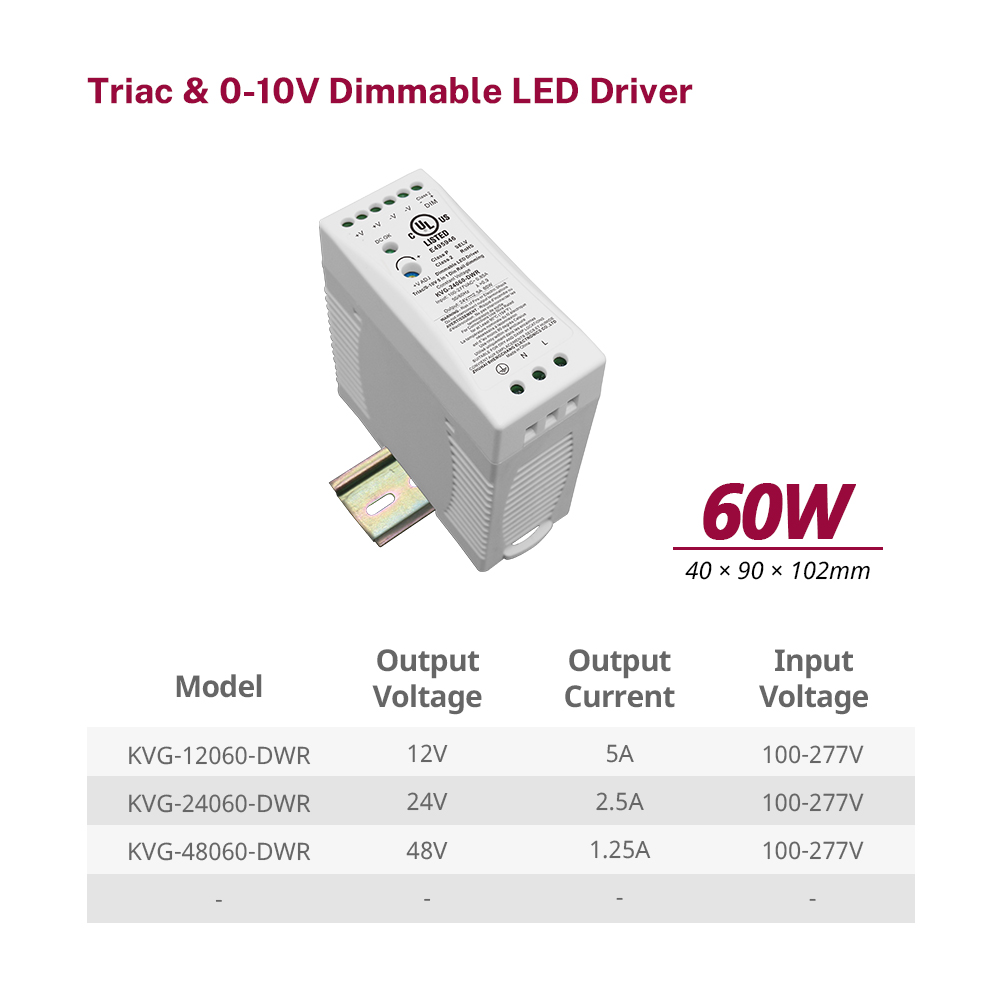

Potência de saída	Número do modelo	Tensão de entrada	Tensão de saída	Corrente de saída	Fator de potência	Tamanho	Peso
60W	KVG-12060-DWR	100-277V	12V	5A	FP 0,98	40*90*102mm	0,30kg
	KVG-24060-DWR		24V	2,5A
	KVG-48060-DWR		48 V	1,25A
96W	KVG-24096-DWR	100-277 V	24V	4A	FP 0,98	55*90*102mm	0,38kg
	KVG-48096-DWR		48 V	2A
100W	KVG-12100-DWR	100-277 V	12V	8.34A	FP 0,98	55*90*102mm	0,38kg
	KVG-24100-DWR		24V	4.17A
	KVG-48100-DWR		48 V	2.09A

60W 96W 100W Triac 0-10V Dimming Din Rail LED Driver para luminárias LED

·Tensão constante de saída

·Faixa: 100-277 VCA

·Função PFC ativa integrada

·Alta Eficiência

·Proteções: curto-circuito/sobrecarga/sobretemperatura

·Freqüência PWM: 4KHz, nível de isenção de alta frequência

·Método de instalação em trilho: Instalado em trilho TS-35/7.5 ou TS-35/15

·Resfriamento por convecção de ar livre

·Carcaça plástica de proteção total, para locais secos e úmidos

·Função de escurecimento:

· Dimerização de fase: trabalhe com fase direta/borda de ataque, MLV e fase reversa/borda de fuga, ELV, dimmers TRIAC

·Escurecimento de 0-10V: 0-10V/1-10V/Potenciômetro/10V PWM 4 em 1

·Saída com função de tensão de ajuste fino, boa para reduzir a queda de tensão

· Indicador de trabalho, exibição em tempo real do status do trabalho

· Faixa de escurecimento: 0-100%

· Adequado para iluminação LED e aplicações de sinalização móvel

Ul8750 magro 60w 96w 100w triac fase 0-10v escurecimento din ferroviário led driver 24v 48v fonte de alimentação led com pfc para luminárias led

O Triac LED Driver pode ser montado em trilhos Din de 35 mm / 7,5 ou 15 para economizar espaço no gabinete. Sinal DC OK ativo integrado, indicador LED, driver LED de 60 W, perda de energia sem carga: <0,6 W.

Alta eficiência: eficiência de conversão do driver LED em trilho din de até 88%, pode funcionar em plena carga na faixa de temperatura de -40 ℃ a + 70 ℃, resfriamento de ar natural.

Proteção de segurança: Conversor de potência de saída CA de grupo único com proteção contra curto-circuito, sobrecarga e superaquecimento para proteger seu equipamento de luz LED.

Amplamente utilizado: O Triac LED Driver usa uma caixa de plástico com bom desempenho de isolamento e é usado em equipamentos eletromecânicos, projetos DIY, sistemas de controle residencial e muito mais.

Cuidados:  Para prolongar a vida útil, não deixe o transformador exceder a corrente nominal por muito tempo! Se você tiver alguma dúvida, entre em contato conosco a tempo. (driver de led suretron)

O dispositivo deve ser instalado com o bloco terminal de entrada na parte inferior.

Cada dispositivo é entregue pronto para instalação.

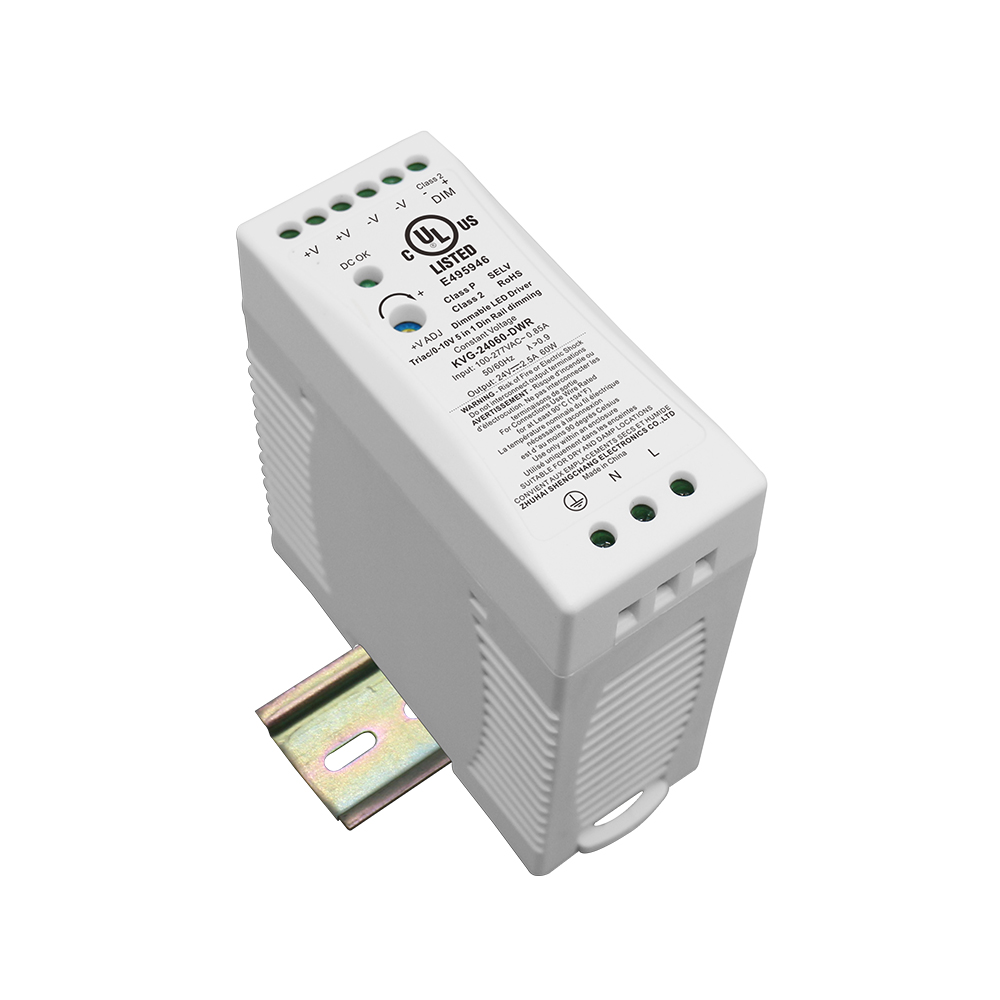

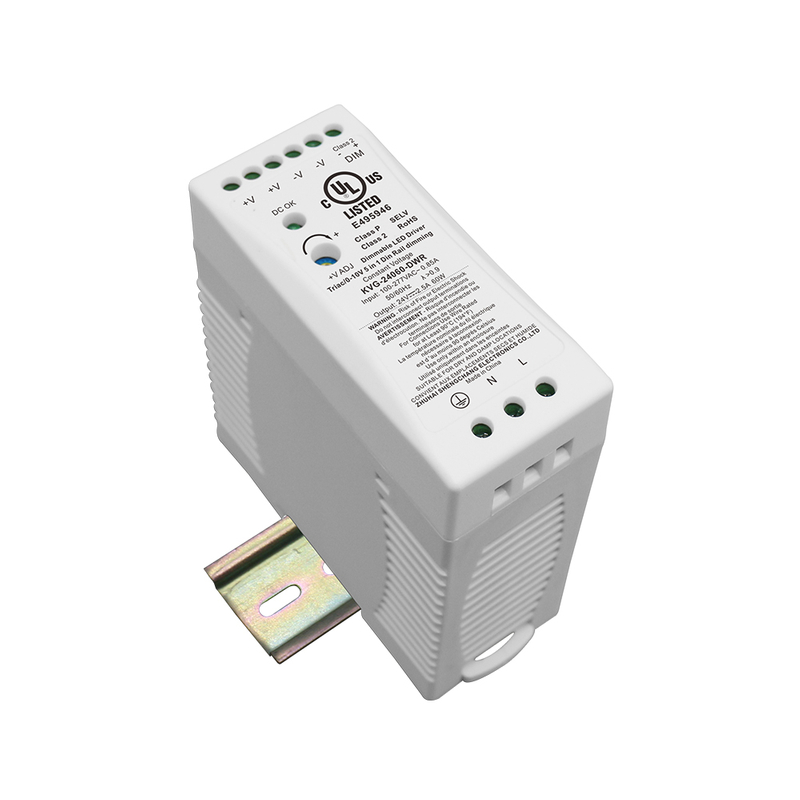

Fig.1 Montagem

Encaixe o trilho din conforme mostrado na Fig.

1. Incline a unidade para cima e insira-a no trilho DIN.

2. Empurre para baixo até parar.

3. Pressione contra a parte frontal inferior para travar.

4. Agite levemente até que fique firme.

Fig. 2 Desmontagem

Para desinstalar, puxe ou deslize a trava para baixo com uma chave de fenda conforme mostrado na fig. 2

Em seguida, deslize a fonte de alimentação na direção oposta,

solte a trava e retire a unidade do driver de LED do trilho din
