在DMX照明项目中，稳定、可靠的DMX信号是实现正常调光控制的重要基础。
如果DMX调光电源无法稳定接收或正确解析控制信号，就可能出现灯具无法响应控制、调光不稳定等异常现象。
在圣昌的技术咨询中，就曾遇到过类似案例：客户在项目调试过程中发现，部分灯具无法正常响应DMX控制。现场更换调光电源后，异常现象依然存在。

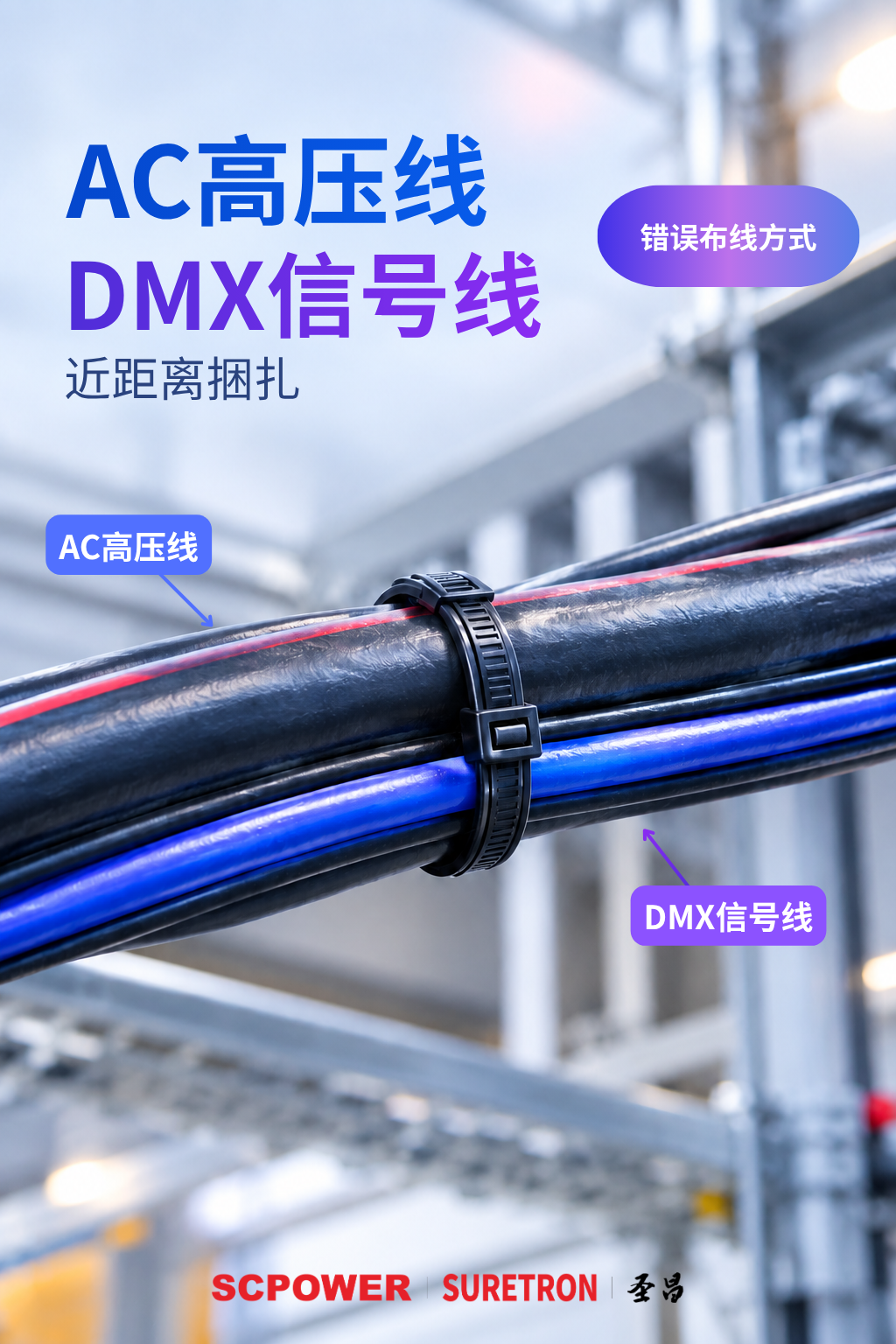

进一步确认现场布线情况后，圣昌工程师发现，用于连接DMX控制器与调光电源的DMX信号线，与AC高压电源线被捆扎在同一线束中。
结合异常表现和现场布线情况，工程师判断：高压电源线与DMX信号线的近距离敷设可能对DMX信号传输造成干扰，进而影响调光电源对控制信号的正常接收。

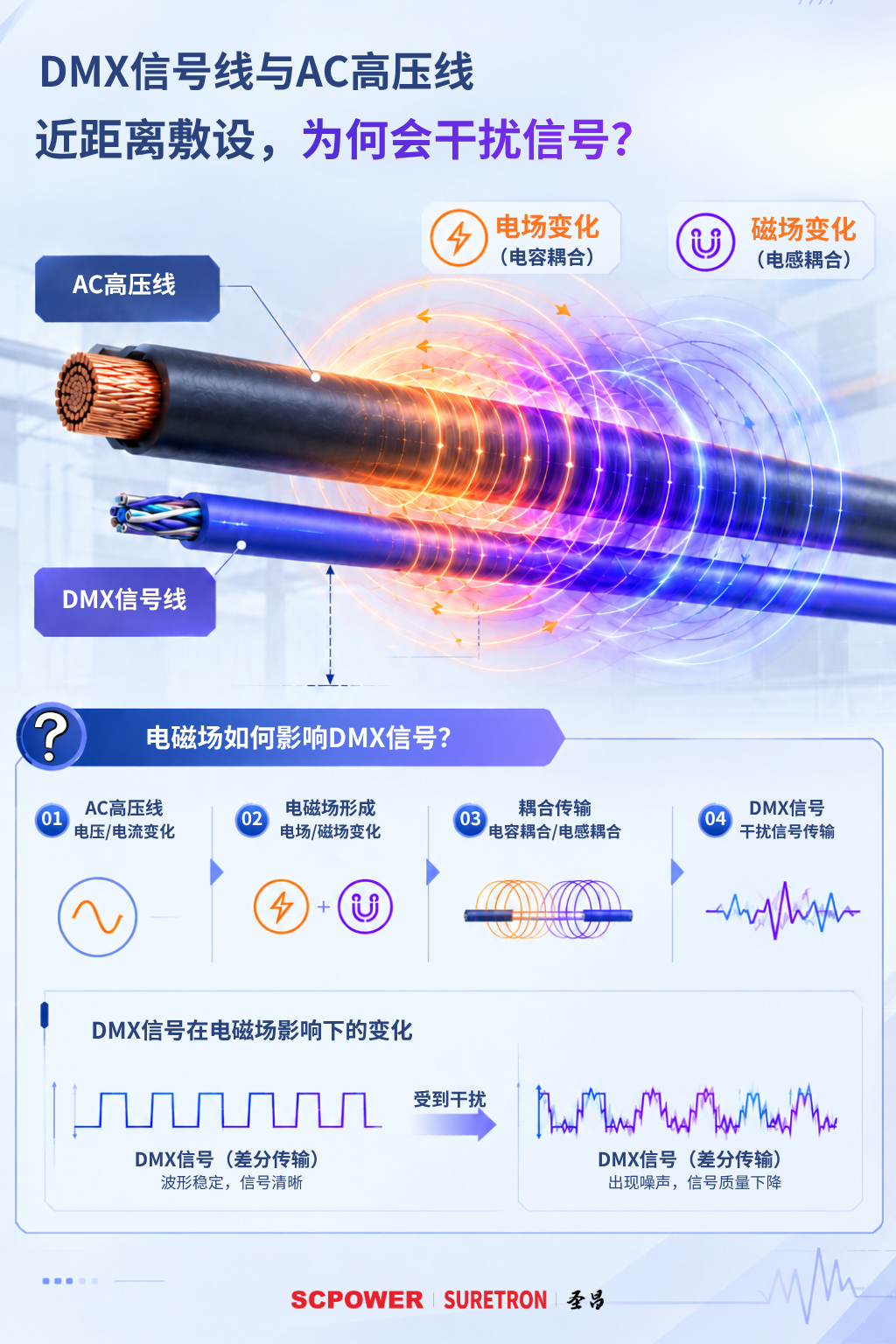

为什么DMX信号线与高压线放在同一线束中，会产生干扰？
DMX512采用基于RS-485的差分通信方式，本身具有较好的抗干扰能力。但抗干扰能力强，并不代表通信信号完全不受现场电磁环境影响。
AC电源线路中的电压和电流发生变化时，会在周围形成相应的电场和磁场。当DMX信号线与高压电源线长距离近距离敷设时，变化的电磁场可能通过电容耦合、电感耦合等方式影响DMX信号传输。

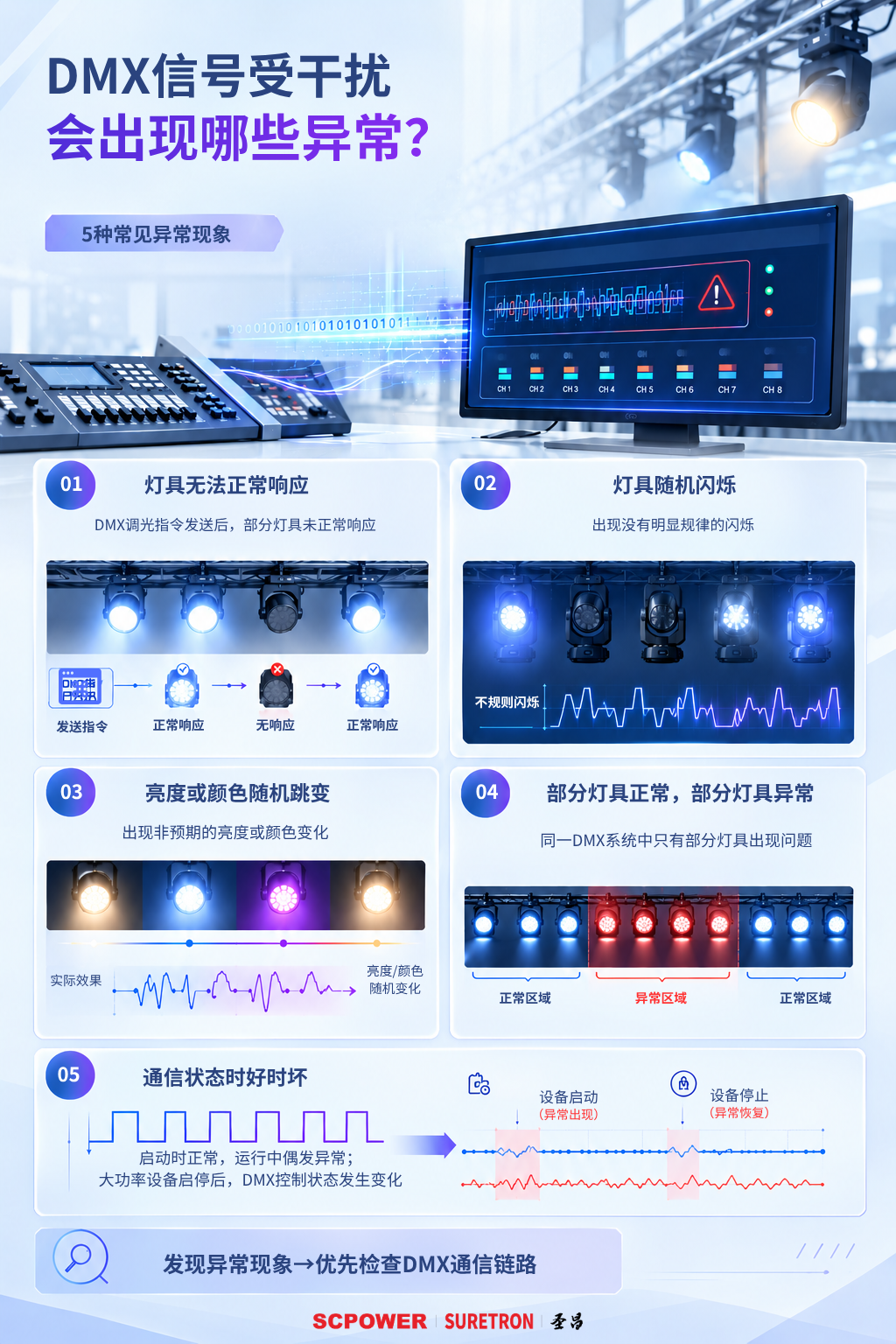

DMX信号受到干扰，会出现哪些异常？
1. 灯具无法正常响应
控制器已经发送DMX调光指令，但部分灯具没有按照指令改变亮度或颜色。
2. 灯具随机闪烁
灯具出现没有明显规律的闪烁，尤其是在某些电气设备启动或运行时更加明显。
3. 亮度或颜色随机跳变
灯具没有按照预设场景执行，而是出现非预期的亮度或颜色变化。
4. 部分灯具正常，部分灯具异常
如果同一DMX系统中只有部分灯具出现问题，可以重点检查异常设备所在区域及其前后的DMX通信线路，并结合线路敷设方式排查是否存在局部干扰。
5. 通信状态时好时坏
系统启动时正常，但运行过程中偶发异常；或者某些大功率设备启动、停止后，DMX控制状态发生变化。

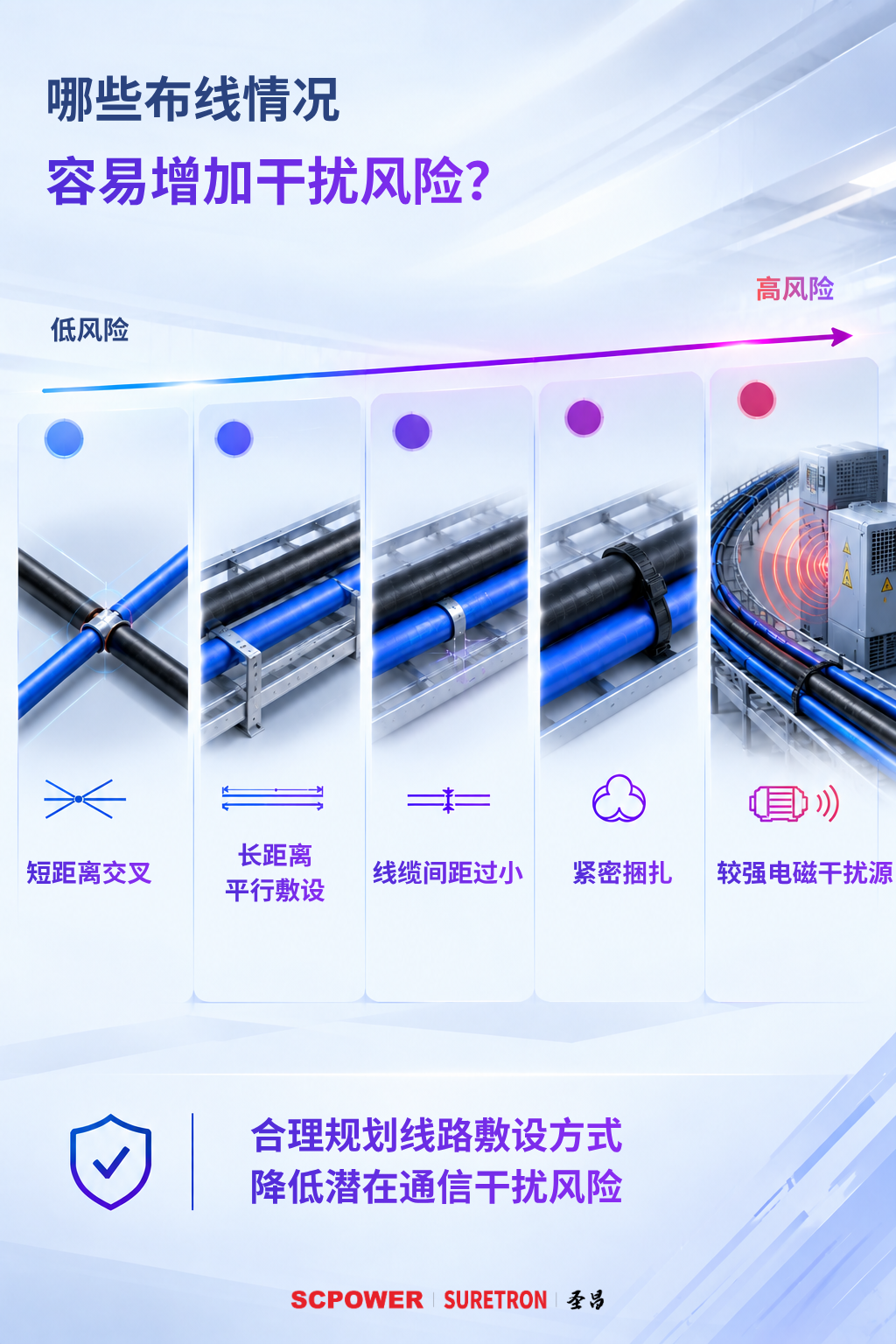

哪些布线情况更容易增加干扰风险？
如果DMX信号线与高压电源线只是短距离交叉经过，通常不必直接认定存在通信故障。
但如果两类线路存在近距离敷设，以下情况可能进一步增加信号干扰风险：
1.长距离平行敷设；
2.线缆间距过小；
3.两类线缆紧密捆扎；
4.现场存在较强电磁干扰源。
因此，在项目设计和施工阶段，应合理规划DMX通信线路与AC电源线路的敷设方式，有助于降低潜在通信干扰风险。
FAQ
1. DMX信号线与高压线一定不能放在一起吗？
不建议将DMX信号线与AC高压电源线长距离平行或紧密捆扎敷设。
短距离交叉经过并不意味着一定会产生通信故障。实际干扰程度还与线缆间距、平行长度、现场电磁环境以及线缆本身的特性等因素有关。
2. DMX信号受到干扰时，调光电源会损坏吗？
一般不会。
正常的DMX信号干扰，首先表现为通信异常，而不是电源硬件损坏。
例如现场存在电磁干扰、布线不规范、终端匹配不当等情况，可能导致DMX数据传输错误，使调光电源无法正确识别控制指令，从而出现调光失灵、亮度跳变、控制不稳定等现象。
这种情况下，问题通常出在DMX通信链路，并不意味着调光电源已经损坏。
3. 如何快速判断DMX通信异常是不是高压线造成的干扰？
可以先检查DMX信号线与AC高压电源线是否存在长距离平行或紧密捆扎，再观察灯具异常是否与大功率设备启动、停止等动作相关。在条件允许时，将两类线路临时分开进行对比测试。如果分离后通信异常明显改善，说明原有布线方式可能是影响信号稳定性的因素之一。
