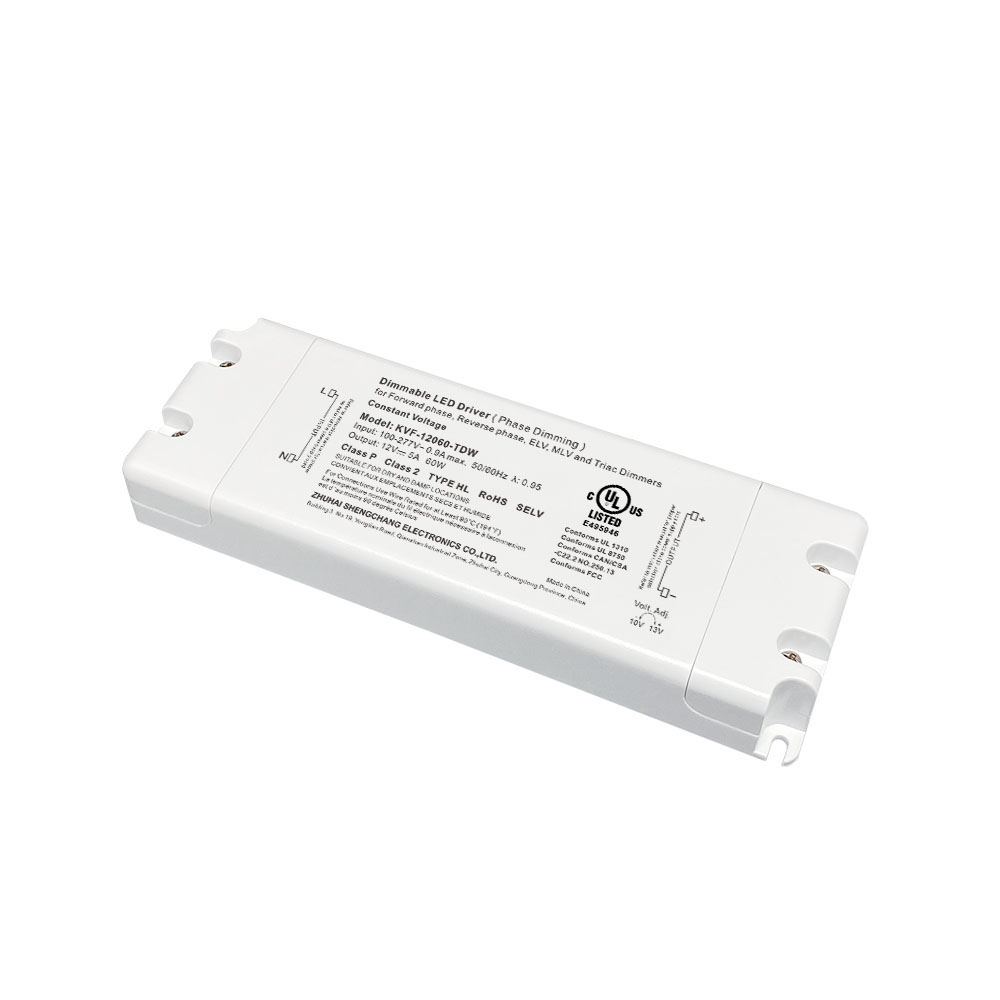

60 W Triac dimmbares LED-Netzteil CV 12 24 36 48 V

Ausgangsleistung:
60W
Verfügbarkeit:
Erkundigen Zum Warenkorb hinzufügen

  • Triac

  • Isoliert

  • Konstante Spannung

  • Dimmen

  • IP20, trocken und feucht

  • 100–277 VAC

  • 60W

  • 12/ 24/ 36/ 48V

  • UL & cUL, FCC, Klasse 2, CE, RoHS, REACH

Vorteil

60 W Triac dimmbares LED-Netzteil CV 12 24 36 48 V


Ausgabe:

Konstante Spannung

Reichweite:

100–277 VAC

PFC-Design:

Integrierte aktive PFC-Funktion

Effizienz:

Bis zu 86 %

Schutzmaßnahmen:

Kurzschluss/Überlast/Übertemperatur

Wärmeableitung:

Kühlung durch freie Luftkonvektion

Wasserdichte Leistung:

Dimmfunktionen:

Vollständig schützendes Kunststoffgehäuse für trockene und feuchte Innenräume

Passen Sie die Spannung mit dem Knopf fein an

Dimmfunktion:

Phasendimmung: Funktioniert mit Vorwärtsphasen-, MLV- und Rückwärtsphasen-, ELV- und TRIAC-Dimmern

Dimmbereich:

0-100 %

Anwendung:

Geeignet für den Einsatz von LED-Beleuchtung

Garantie:

5 Jahre Garantie

Andere:

PWM-Ausgang, hoher Leistungsfaktor PF≥0,95, flimmerfreies Dimmen
Spezifikation


Modellnummer

KVF-12060-TDW

KVF-24060-TDW

KVF-36060-TDW

KVF-48060-TDW

Ausgangsspannung

12V

24V

36V

48V

Ausgangsstrom

5A

2,5A

1.67

1,25A

Ausgangsleistung

60W

Eingangsspannung

100–277 VAC

Leistungsfaktor

0.98

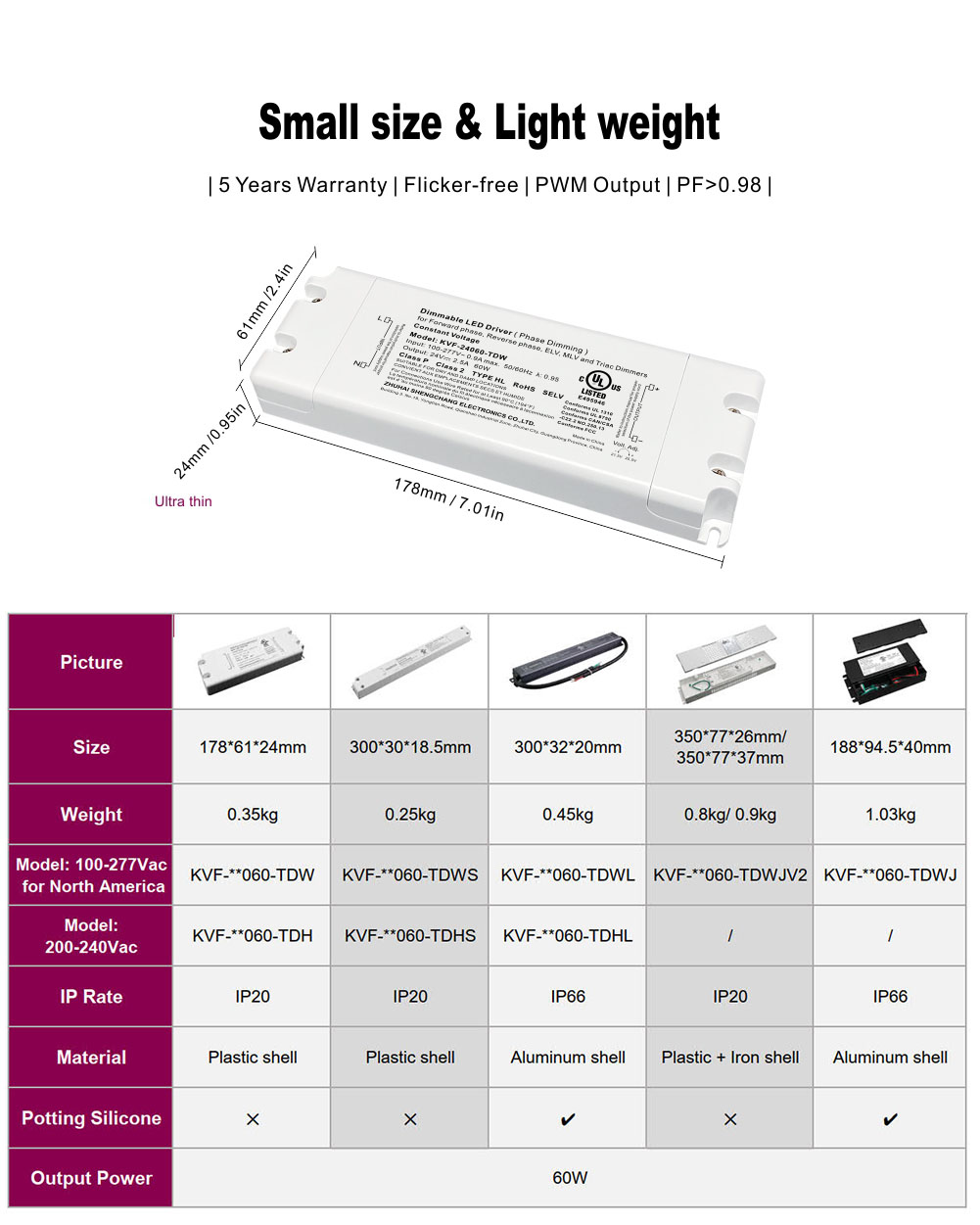

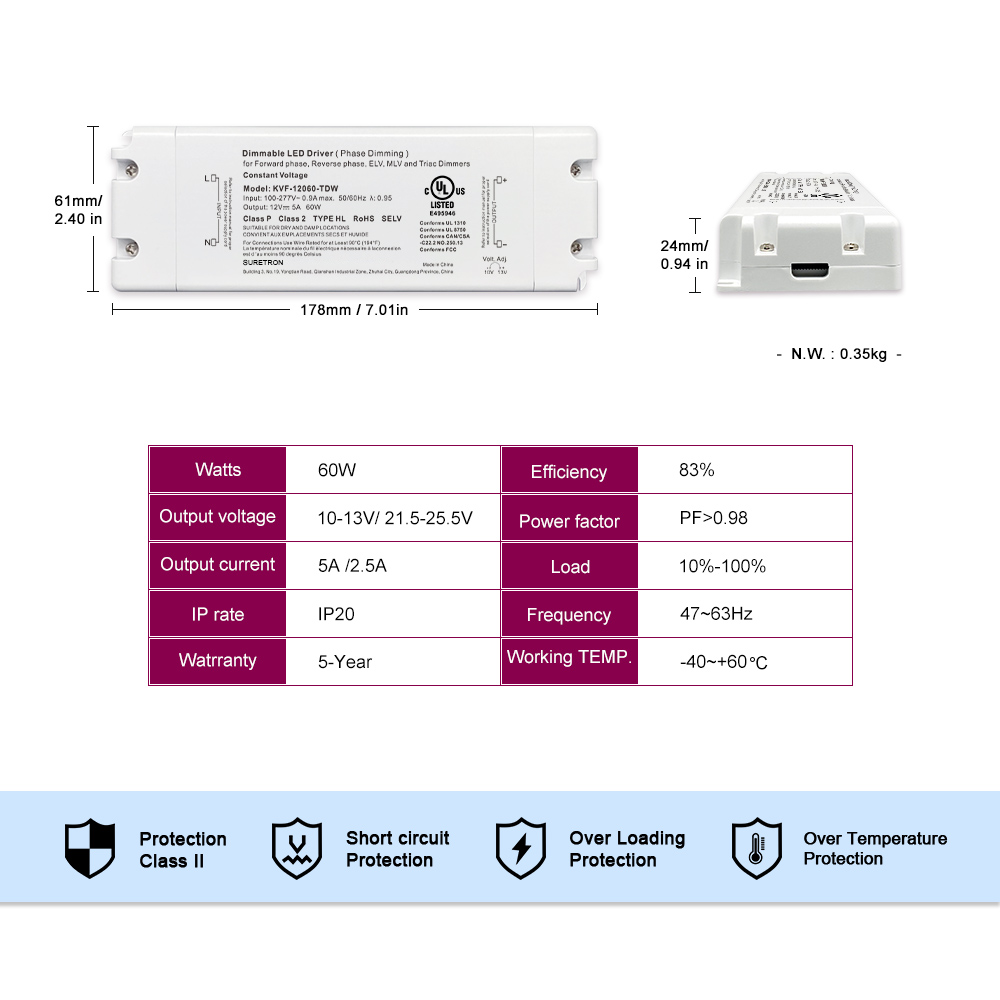

Größe

178*61*24mm

NW

0,35 kg

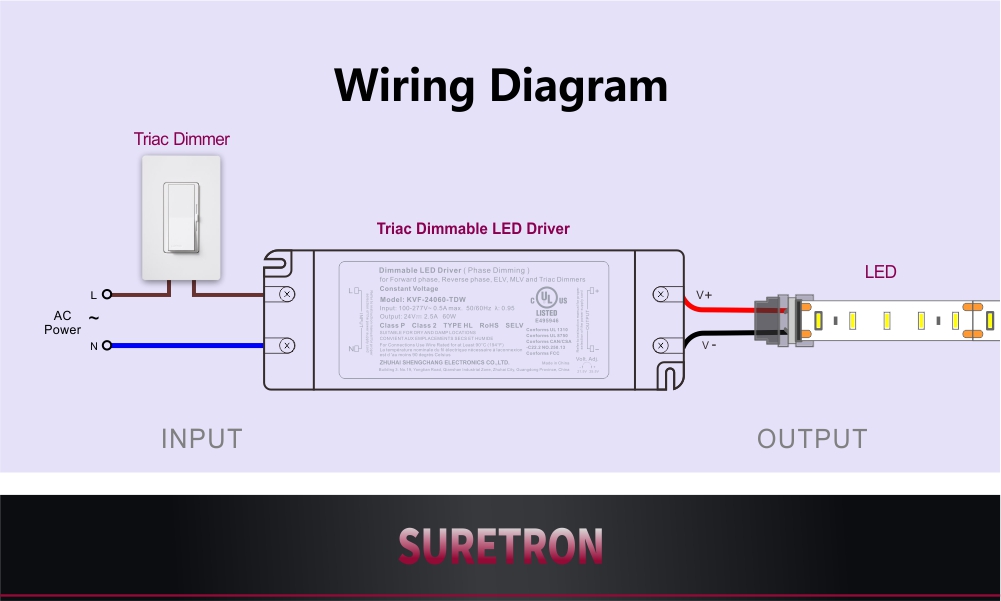

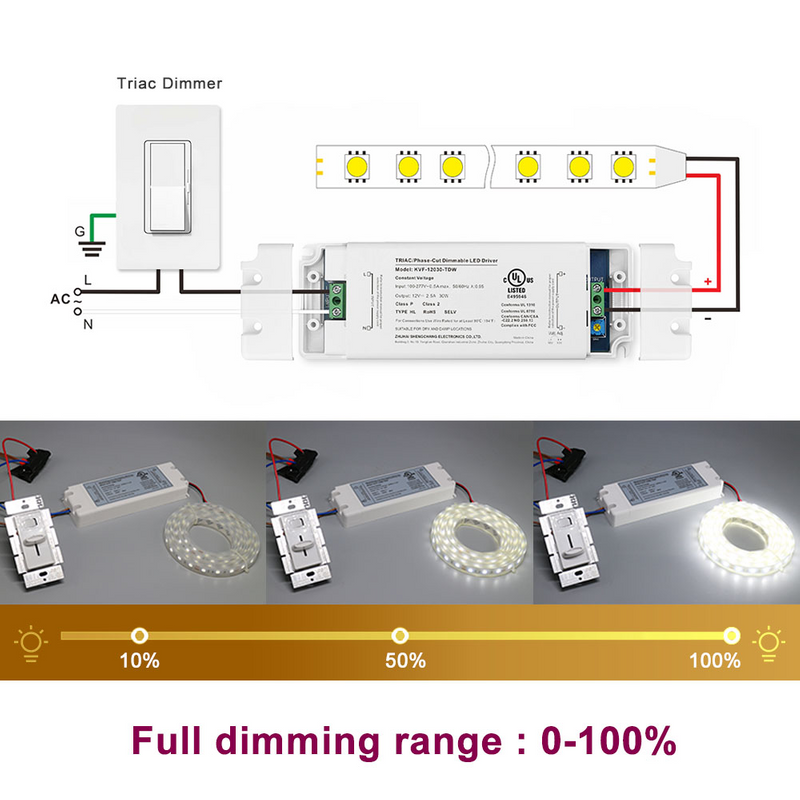

Schaltplan für Triac-LED-Treiber

Schaltplan für Triac-LED-Treiber


Schaltplan für Triac-LED-Treiber (1)Schaltplan für Triac-LED-Treiber (2)



60 W Triac dimmbares LED-Netzteil CV 12 24 36 48 V Eingang AC 100–277 V Dimmsignal.

Auf Vorderkanten-Hinterkanten-Triac-Dimmer und Dimmsysteme auftragen.

Einkanaliger PWM-Konstantspannungsausgang, Ausgangsstrom 2,5 A, max. 5 A.

Digitales PWM-Dimmen, logarithmische Dimmkurve.

Überstromschutz, Kurzschlussschutz, Übertemperaturschutz.

Schließen Sie einen externen Wechselstrom-Druckschalter an, um die Ein-/Aus- und Dimmfunktion zu erreichen.



60 W Triac dimmbares LED-Netzteil CV 12 24 36 48 V (1)60 W Triac dimmbares LED-Netzteil CV 12 24 36 48 V (2)60 W Triac dimmbares LED-Netzteil CV 12 24 36 48 V (3)60 W Triac dimmbares LED-Netzteil CV 12 24 36 48 V (4)60 W Triac dimmbares LED-Netzteil CV 12 24 36 48 V (5)60 W Triac dimmbares LED-Netzteil CV 12 24 36 48 V Schaltplan



herunterladen spec_60W Triac 0-10V dim. CV-Treiber KVF-TDW 12V&24V&48V.pdf

Vorherige:
Nächste:

Verwandte Produkte

30-W-Triac-dimmbares LED-Netzteil CV 100 Volt Wechselstrom bis 12 V, 24 V, 36 V, 48 V
30-W-Triac-dimmbares LED-Netzteil CV 100 Volt Wechselstrom bis 12 V, 24 V, 36 V, 48 V
80W 96W 100W 120W Triac Dimmbares LED-Netzteil CV 100V 110V 120-277V AC
80W 96W 100W 120W Triac Dimmbares LED-Netzteil CV 100V 110V 120-277V AC
150W 200W Triac Dimmbares LED-Netzteil CV 12Volt 24Volt 36Volt 48Volt
150W 200W Triac Dimmbares LED-Netzteil CV 12Volt 24Volt 36Volt 48Volt
300 W Triac dimmbares LED-Netzteil CV 100 VAC bis 277 VAC
300 W Triac dimmbares LED-Netzteil CV 100 VAC bis 277 VAC
Klasse 2 180 W 300 W 96 W 192 W 288 W 384 W Triac Dimmbares LED-Netzteil CV 110 VAC 120 VAC und höher
Klasse 2 180 W 300 W 96 W 192 W 288 W 384 W Triac Dimmbares LED-Netzteil CV 110 VAC 120 VAC und höher
500 W 600 W Triac dimmbares LED-Netzteil CV für flimmerfreie LED
500 W 600 W Triac dimmbares LED-Netzteil CV für flimmerfreie LED
180 W, 192 W, 288 W, 300 W, 384 W, dimmbares Triac-LED-Netzteil der Klasse 2, CV mit Anschlussdose
180 W, 192 W, 288 W, 300 W, 384 W, dimmbares Triac-LED-Netzteil der Klasse 2, CV mit Anschlussdose
30 W bis 600 W Triac dimmbares LED-Netzteil CV mit Anschlussdose
30 W bis 600 W Triac dimmbares LED-Netzteil CV mit Anschlussdose
30W 36W Triac Dimmbares lineares LED-Netzteil CV für LED-Streifenlicht
Triac 30–36 W lineare CV-Streifenversorgung
60W Triac dimmbares lineares LED-Netzteil CV für LED-Lampen
Triac 60W lineare CV-Lampenversorgung
96W 100W Triac dimmbares lineares LED-Netzteil CV für LED-Lampenlicht
96W 100W Triac dimmbares lineares LED-Netzteil CV für LED-Lampenlicht
150 W Triac dimmbares lineares LED-Netzteil CV für LED-Lampenbeleuchtung
150 W Triac dimmbares lineares LED-Netzteil CV für LED-Lampenbeleuchtung

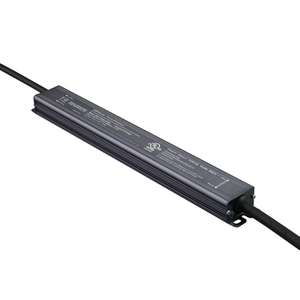

30W 36W Triac dimmbares LED-Licht-Netzteil CV für LED-Außenleuchten
Triac 30–36 W CV Outdoor-LED-Versorgung
60-W-Triac-Dimm-DIN-Schienen-LED-Netzteil CV für LED-Leuchten
60-W-Din-Schienen-LED-Treiber mit Triac-Konstantspannung für kommerzielle Leuchten
60-W-Triac-dimmbares LED-Licht-Netzteil CV für LED-Lichtbeleuchtung
Triac-dimmbare 60-W-CV-LED-Versorgung

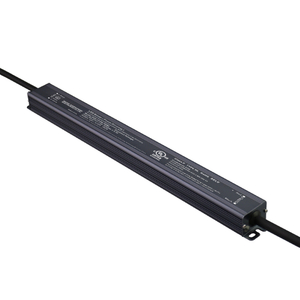

96W 100W Triac dimmbares LED-Licht-Netzteil CV für Lutron-LED-Controller
