100-W-Din-Schienen-LED-Treiber-Triac-Streifen mit konstanter Spannung und 100–277 VAC

Produktübersicht

US-Patente Nr. 9.942.959; Nr. 10.039.167; Nr. 9.661.710; Nr. 9.961.724

Dieser dimmbare 60-W-DIN-Rail-Triac-LED-Treiber  ist ein leistungsstarkes, isoliertes Konstantspannungs-LED-Netzteil, das ausschließlich für die gewerbliche Herstellung von Beleuchtungskörpern und professionelle Beleuchtungsinstallationsprojekte entwickelt wurde. Mit einem universellen Eingangsbereich von 100–277 VAC und konfigurierbaren 12 V, 24 V, 48 V DC-Ausgängen liefert dieser Treiber eine gleichmäßige, flimmerfreie Leistung für LED-Beleuchtungssysteme im Innenbereich und erfüllt gleichzeitig strenge globale Sicherheits- und Compliance-Standards. Es wurde für die nahtlose Integration in Standard-Schaltschränke entwickelt und ist die ideale Stromversorgungslösung für Elektroinstallateure, Lichtdesigner und Hersteller gewerblicher Leuchten, die zuverlässige, dimmbare LED-Stromversorgung mit langfristiger Haltbarkeit suchen. Dieses verfügt über eine Herstellergarantie von 5 Jahren und Konstantspannungs-LED-Netzteil  kombiniert robuste Leistung mit branchenführender Konformität für kommerzielle Beleuchtungsanwendungen.

Hauptmerkmale und Wettbewerbsvorteile

Hocheffizientes elektrisches Design mit aktivem PFC

Dieser ist mit einer integrierten aktiven Leistungsfaktorkorrekturschaltung (PFC) ausgestattet und dimmbare Triac-LED-Treiber  erreicht einen Leistungsfaktor von über 0,98, wodurch harmonische Verzerrungen minimiert und Energieverschwendung in kommerziellen elektrischen Systemen reduziert werden. Es bietet einen Energieumwandlungswirkungsgrad von bis zu 86 % bei stabiler Leistung über einen Lastbereich von 10 % bis 100 % und sorgt so für eine konstante Leistung auch bei unterschiedlichen LED-Leuchtenlasten. Die Frequenzkompatibilität von 47–63 Hz unterstützt globale Stromnetze und eignet sich daher für internationale kommerzielle Projekte.

Universelle sanfte Triac-Dimmfunktion

Dieser Treiber unterstützt sowohl Vorwärtsphasen- (MLV) als auch Rückwärtsphasen- (ELV) Triac-Dimmen und bietet einen nahtlosen Dimmbereich von 0–100 % ohne Flimmern, Jitter oder Aussetzer. Die integrierte Funktion zur Feinabstimmung der Ausgangsspannung behebt effektiv Spannungsabfallprobleme bei langen Verkabelungsstrecken und sorgt für eine gleichmäßige Helligkeit aller angeschlossenen LED-Leuchten. Es ist vollständig kompatibel mit den meisten Standard-Triac-Dimmern auf dem Markt, sodass Kompatibilitätsprobleme bei Nachrüstungen und Neubauprojekten entfallen.

Sicherheit und Compliance auf Branchenniveau

Dieser ist nach den Sicherheitsstandards UL 8750 mit UL- und cUL-Klasse 2, CE-, RoHS- und REACH-Zulassungen zertifiziert und DIN-Schienen-LED-Treiber  erfüllt die strengsten Compliance-Anforderungen für gewerbliche Gebäude in Nordamerika, Europa und auf globalen Märkten. Es verfügt über umfassende integrierte Schutzfunktionen, einschließlich Kurzschluss-, Überlast- und Übertemperaturschutz, die Schäden sowohl am Treiber als auch an den angeschlossenen LED-Leuchten verhindern. Mit der Schutzart IP20 und einem vollständig geschützten Kunststoffgehäuse ist es für den Einsatz in trockenen und feuchten Innenräumen zugelassen.

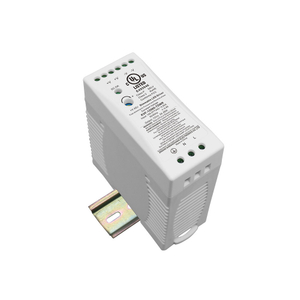

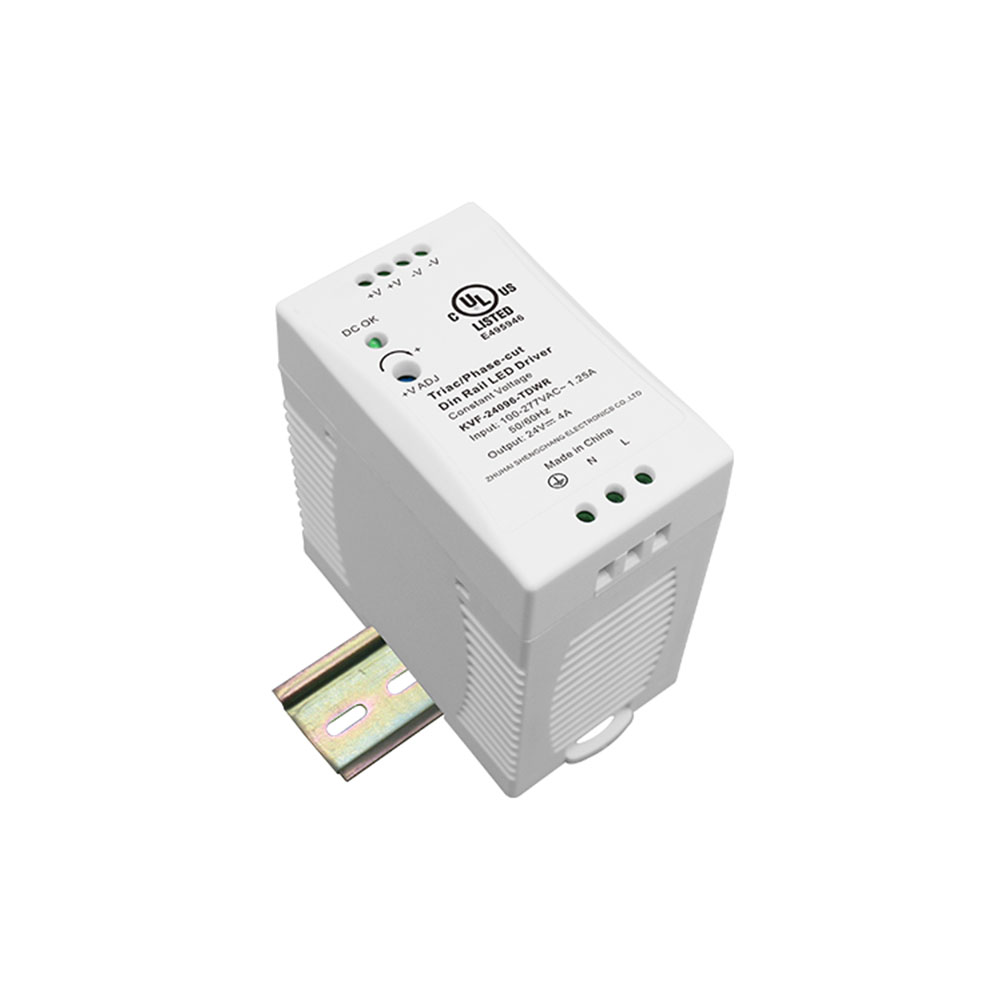

Kompaktes, zuverlässiges Design zur DIN-Schienenmontage

Mit einer kompakten Grundfläche von 40 x 90 x 102 mm und einer leichten Bauweise von 0,30 kg ist dieser Treiber für die einfache Installation auf standardmäßigen TS-35/7,5- oder TS-35/15-Din-Schienen konzipiert und passt nahtlos in kommerzielle Elektrogehäuse. Es nutzt freie Luftkonvektion zur Kühlung, sodass keine zusätzlichen Kühlkörper oder Lüfter erforderlich sind, und verfügt über eine schnelle Einschaltzeit von ≤0,5 s für eine sofortige Aktivierung der Beleuchtung.

Ideale Anwendungsszenarien

Dieser 60-W-Konstantspannungs-LED-Treiber  ist für eine Vielzahl kommerzieller Innenbeleuchtungsanwendungen optimiert, darunter Deckenleuchten für gewerbliche Büros, Vitrinenbeleuchtung für Einzelhandelsgeschäfte, Downlights für Hotelzimmer, Akzentbeleuchtung für Restaurants, gewerbliche Schrank- und Voutenbeleuchtung, architektonische Innenbeleuchtung und institutionelle Beleuchtung für Schulen und Gesundheitseinrichtungen. Es ist die bevorzugte Wahl für Elektroinstallateure, die kommerzielle Nachrüstprojekte durchführen, Beleuchtungshersteller, die UL-konforme Produkte bauen, und Lichtdesign-Experten, die zuverlässige dimmbare Stromversorgung für gewerbliche Gebäude spezifizieren.

Installations- und Verkabelungsanleitung

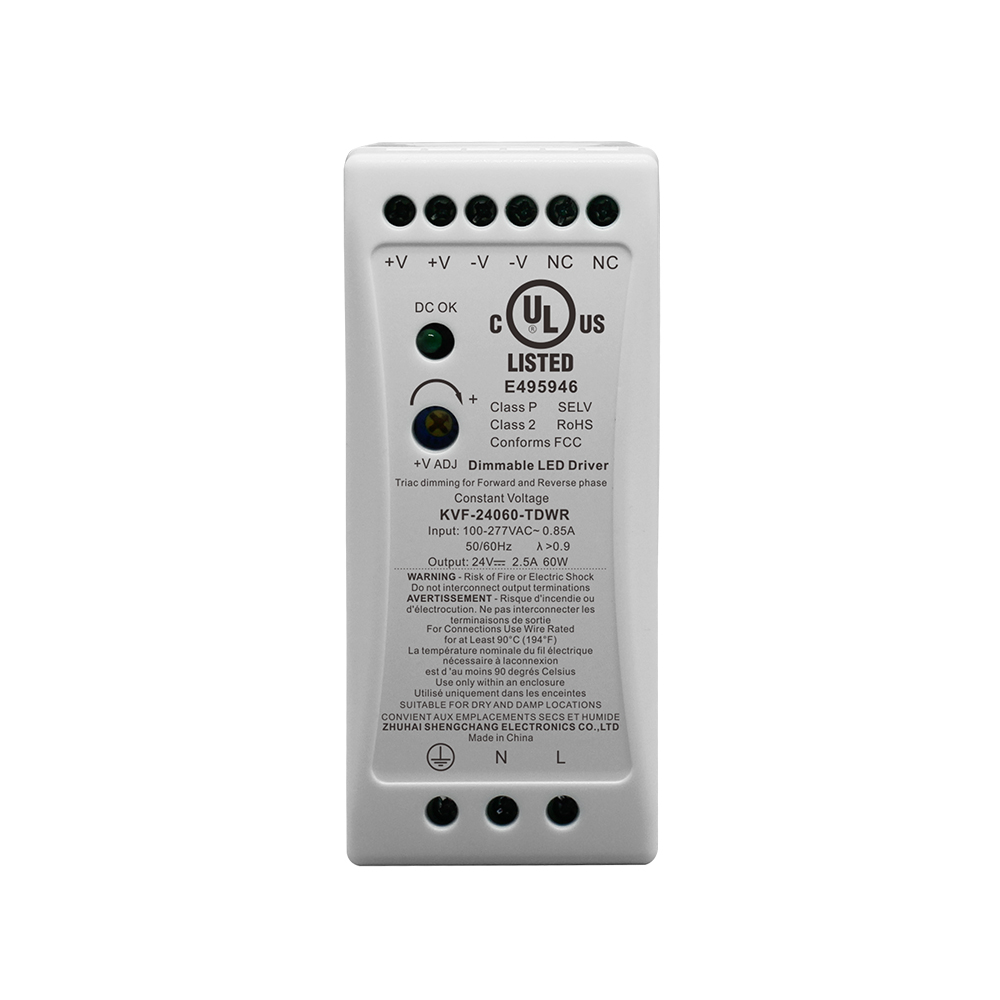

Für eine sichere und zuverlässige Installation montieren Sie den Treiber auf einer standardmäßigen TS-35/7,5- oder TS-35/15-DIN-Schiene in einem geschlossenen Elektrogehäuse. Zur Verkabelung: Verbinden Sie den braunen L- (Leiter) und den blauen N- (Neutralleiter) mit dem 100-277-VAC-Netz, wobei der Triac-Dimmer in Reihe auf der L-Leitung installiert ist. Verbinden Sie auf der DC-Ausgangsseite die roten +V-Klemmen mit dem Pluskabel Ihrer LED-Leuchten und die schwarzen -V-Klemmen mit dem Minuskabel. Verwenden Sie für alle Anschlüsse nur Elektrokabel, die für mindestens 90 °C ausgelegt sind, und verbinden Sie die Ausgangsanschlüsse niemals miteinander, um Geräteschäden zu vermeiden. Stellen Sie sicher, dass der Installationsort auf trockene oder feuchte Innenräume beschränkt ist und nicht direkt Wasser oder Außeneinflüssen ausgesetzt ist.

FAQs

Welchen Eingangsspannungsbereich unterstützt dieser 60-W-Triac-LED-Treiber?

Dieser Treiber unterstützt einen universellen Eingangsbereich von 100–277 VAC mit einer Frequenzkompatibilität von 47–63 Hz, wodurch er für den Einsatz in den meisten globalen elektrischen Systemen geeignet ist.

Ist dieser Treiber sowohl mit Vorwärts- als auch mit Phasenrückwärtsdimmern kompatibel?

Ja, dieser dimmbare Triac-LED-Treiber  ist vollständig kompatibel mit Vorwärtsphasen- (MLV), Umkehrphasen- (ELV) und Standard-Triac-Dimmern und liefert eine gleichmäßige Dimmleistung von 0–100 % ohne Flimmern.

Welche Sicherheitszertifizierungen besitzt dieser Din-Rail-LED-Treiber?

Es verfügt über UL- und cUL-Klasse-2-, CE-, RoHS- und REACH-Zertifizierungen und ist so konzipiert, dass es die Sicherheitsstandards UL 8750 für LED-Beleuchtungsgeräte erfüllt.

Welche Garantie gilt für dieses 60-W-LED-Netzteil?

Für diesen Treiber gilt eine 5-jährige Herstellergarantie, die Material- und Verarbeitungsfehler bei gewerblichen und professionellen Anwendungen abdeckt.
