براءات الاختراع الأمريكية رقم 9,942,959؛ رقم 10,039,167؛ رقم 9,661,710؛ رقم 9,961,724
إن محرك LED القابل للتعتيم بقدرة 60 وات Din Rail Triac هو مصدر طاقة LED عالي الأداء ومعزول بجهد ثابت، تم تصميمه خصيصًا لتصنيع تركيبات الإضاءة التجارية ومشاريع تركيب الإضاءة الاحترافية. مع نطاق إدخال عالمي 100-277 فولت تيار متردد ومخرجات تيار مستمر قابلة للتكوين 12 فولت و24 فولت و48 فولت، يوفر هذا المحرك طاقة متسقة وخالية من الوميض لأنظمة إضاءة LED الداخلية، مع تلبية معايير السلامة والامتثال العالمية الصارمة. تم تصميمه للتكامل السلس في العبوات الكهربائية القياسية، وهو حل الطاقة المثالي للمقاولين الكهربائيين ومحترفي تصميم الإضاءة ومصنعي التركيبات التجارية الذين يبحثون عن طاقة LED موثوقة وقابلة للتعتيم مع متانة طويلة الأمد. مدعومًا بضمان الشركة المصنعة لمدة 5 سنوات، يجمع مصدر طاقة LED ذو الجهد الثابت هذا بين الأداء القوي والامتثال الرائد في الصناعة لتطبيقات الإضاءة التجارية.
الإخراج:
الجهد المستمر
يتراوح:
100-277 فولت
تصميم PFC:
المدمج في وظيفة PFC النشطة
كفاءة:
ما يصل إلى 88%
الحماية:
ماس كهربائى/الحمل الزائد/درجة الحرارة الزائدة
إخراج بوم:
مستوى الإعفاء عالي التردد
الطاقة في الوقت المحدد:
.50.5 ثانية
طريقة تركيب السكك الحديدية:
مثبتة على السكك الحديدية TS-35/7.5 أو TS-35/15
تبديد الحرارة:
التبريد عن طريق الحمل الحراري للهواء
أداء مقاوم للماء:
غطاء بلاستيكي حماية كاملة، للأماكن الجافة والرطبة
وظيفة يعتم:
تعتيم المرحلة: العمل مع المرحلة الأمامية، ومرحلة MLV والعكس، ومخفتات ELV، وTRIAC.
الإخراج مع وظيفة الجهد الضبط جيدة لحل انخفاض الجهد
نطاق يعتم:
0-100%
طلب:
مناسبة لتطبيق الإضاءة LED الداخلية
ضمان:
ضمان 5 سنوات

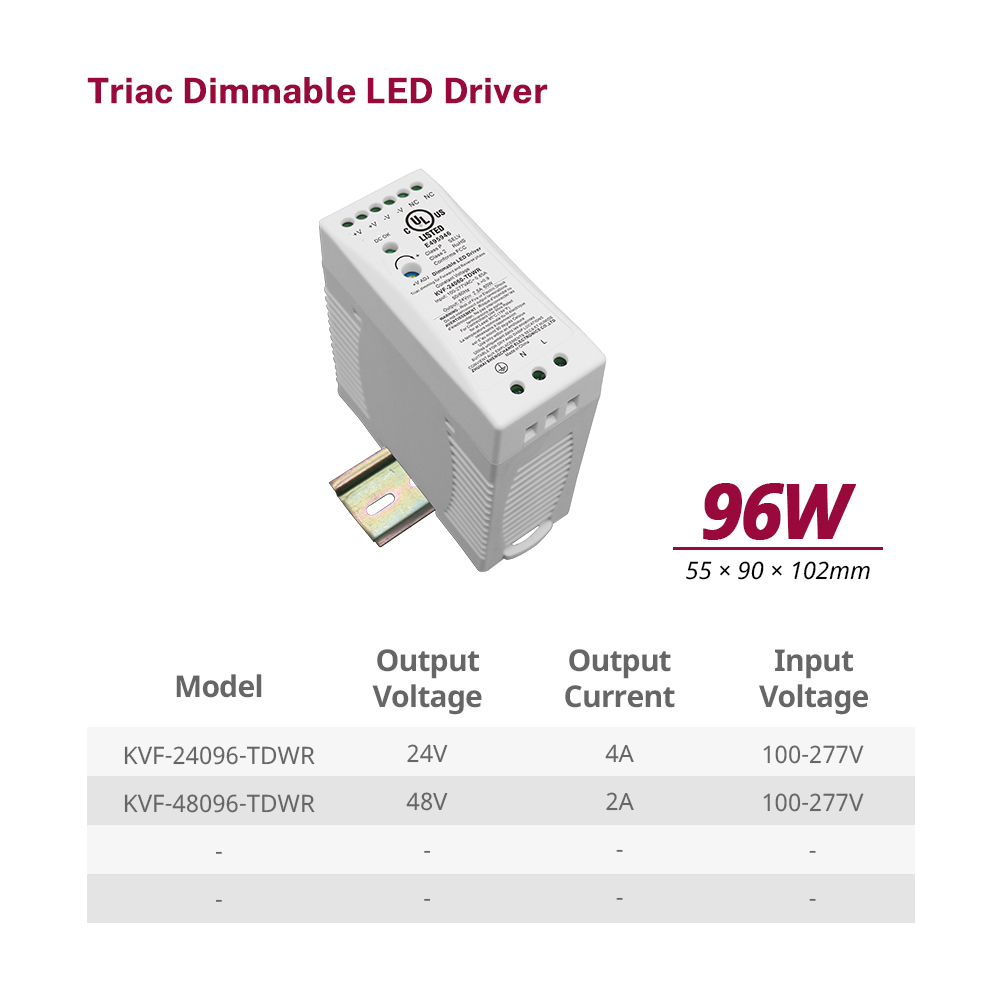

طاقة الإخراج
رقم الموديل
الجهد الناتج
تيار الإخراج
مقاس
وزن
60 واط
كفف-12060-تدور
12 فولت
5 أ
40*90*102 مللي متر
0.30 كجم
كفف-24060-تدور
24 فولت
2.5 أ
كفف-48060-تدور
48 فولت
1.25 أ
96 واط
كفف-24096-تدور
24 فولت
4 أ
55*90*102 مللي متر
0.38 كجم
كفف-48096-تدور
48 فولت
2 أ
100 واط
كفف-12100-تدور
12 فولت
8.34 أ
55*90*102 مللي متر
0.38 كجم
كفف-24100-تدور
24 فولت
4.17 أ
كفف-48100-تدور
48 فولت
2.09 أ
الميزات الرئيسية والمزايا التنافسية
تصميم كهربائي عالي الكفاءة مع PFC النشط
تم تصميمه باستخدام دائرة تصحيح عامل الطاقة النشطة (PFC) المدمجة، ويحقق مشغل Triac LED القابل للتعتيم تصنيف عامل طاقة يزيد عن 0.98، مما يقلل من التشوه التوافقي ويقلل من هدر الطاقة في الأنظمة الكهربائية التجارية. فهو يوفر ما يصل إلى 86% من كفاءة تحويل الطاقة، مع أداء مستقر عبر نطاق تحميل يتراوح من 10% إلى 100%، مما يضمن إخراجًا ثابتًا حتى مع أحمال تركيبات LED المتنوعة. توافق التردد 47-63 هرتز يدعم الشبكات الكهربائية العالمية، مما يجعله مناسبًا للمشاريع التجارية الدولية.
قدرة التعتيم السلسة العالمية
يدعم برنامج التشغيل هذا للمرحلة الأمامية (MLV) والمرحلة العكسية (ELV) تعتيم Triac ، مما يوفر نطاق تعتيم سلس بنسبة 0-100% بدون أي وميض أو اهتزاز أو انقطاع. تعمل وظيفة الضبط الدقيق لجهد الخرج المدمج على حل مشكلات انخفاض الجهد بشكل فعال أثناء تشغيل الأسلاك الطويلة، مما يضمن سطوعًا موحدًا عبر جميع تركيبات LED المتصلة. وهو متوافق تمامًا مع معظم أدوات التعتيم القياسية Triac المتوفرة في السوق، مما يزيل مخاوف التوافق الخاصة بمشاريع البناء التحديثية والجديدة.
السلامة والامتثال على مستوى الصناعة
معتمد وفقًا لمعايير السلامة UL 8750، مع موافقات UL & cUL Class 2 وCE وRoHS وREACH، يلبي مشغل Din Rail LED هذا متطلبات الامتثال الأكثر صرامة للمباني التجارية في أمريكا الشمالية وأوروبا والأسواق العالمية. ويتميز بحماية مدمجة شاملة، بما في ذلك الدائرة القصيرة، والحمل الزائد، وحماية من درجة الحرارة الزائدة، مما يمنع تلف كل من السائق وتركيبات LED المتصلة. بفضل تصنيف IP20 والغطاء البلاستيكي المحمي بالكامل، تم اعتماده للاستخدام في الأماكن الداخلية الجافة والرطبة.
تصميم مدمج وموثوق به لتركيب السكك الحديدية
بفضل حجمه المدمج الذي يبلغ 40 × 90 × 102 ملم ووزنه الخفيف الذي يبلغ 0.30 كجم، تم تصميم برنامج التشغيل هذا لسهولة التركيب على قضبان TS-35/7.5 أو TS-35/15 Din القياسية، مما يتناسب بسلاسة مع العبوات الكهربائية التجارية. فهو يستخدم الحمل الحراري للهواء للتبريد، مما يلغي الحاجة إلى مشتتات حرارية أو مراوح إضافية، ويتمتع بوقت تشغيل سريع يبلغ ≥0.5 ثانية لتنشيط الإضاءة بشكل فوري.
سيناريوهات التطبيق المثالي
تم تحسين محرك LED ذو الجهد الثابت بقدرة 60 وات لمجموعة واسعة من تطبيقات الإضاءة الداخلية التجارية، بما في ذلك مصابيح لوحة السقف للمكاتب التجارية، وإضاءة علبة عرض متجر البيع بالتجزئة، وإضاءة غرفة ضيوف الفندق، وإضاءة المطاعم، وإضاءة الخزانات التجارية والإضاءة الداخلية المعمارية، والإضاءة المؤسسية للمدارس ومنشآت الرعاية الصحية. إنه الخيار المفضل للمقاولين الكهربائيين الذين يتعاملون مع المشاريع التحديثية التجارية، والشركات المصنعة لتركيبات الإضاءة التي تبني منتجات متوافقة مع UL، ومحترفي تصميم الإضاءة الذين يحددون الطاقة الخافتة الموثوقة للمباني التجارية.
إرشادات التثبيت والأسلاك

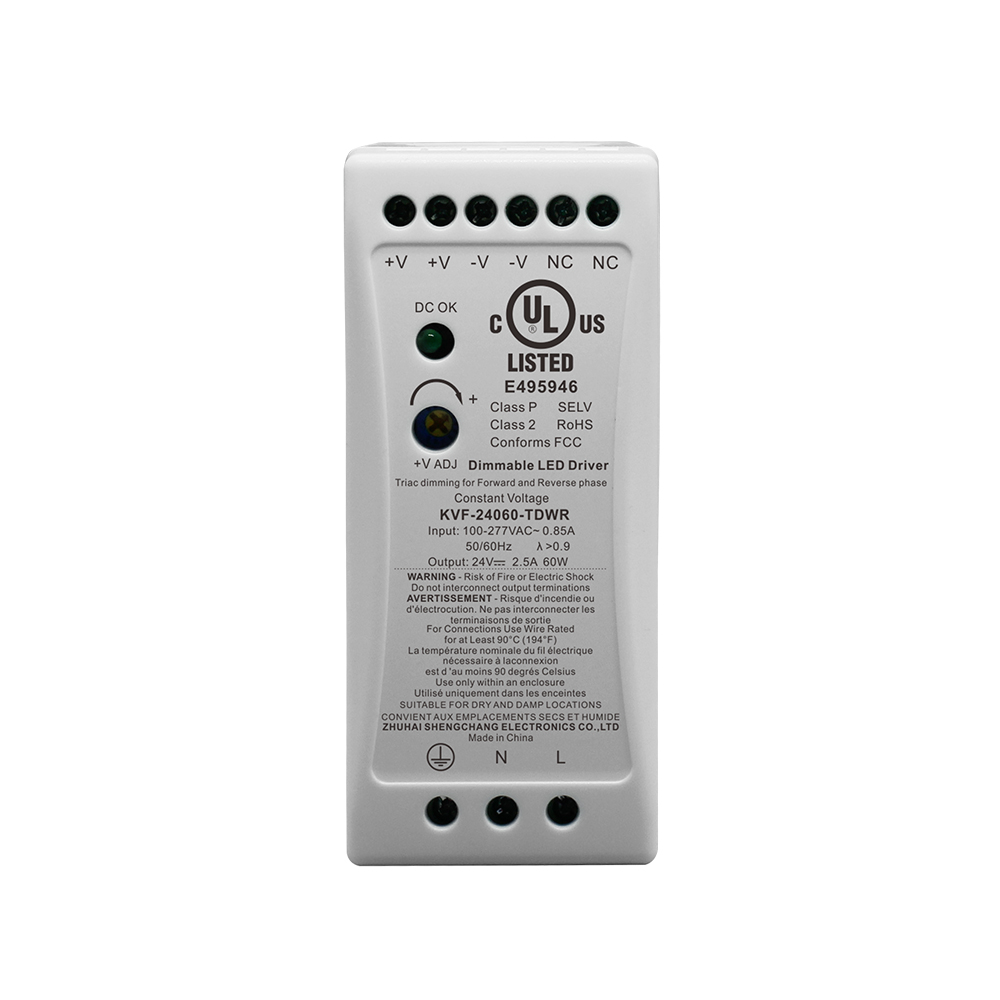

للتثبيت الآمن والموثوق، قم بتثبيت برنامج التشغيل على سكة TS-35/7.5 أو TS-35/15 Din القياسية داخل حاوية كهربائية مغلقة. بالنسبة للأسلاك: قم بتوصيل الأسلاك البنية L (الخط) والأسلاك N الزرقاء (المحايدة) بمصدر التيار الكهربائي 100-277VAC، مع تثبيت جهاز التعتيم Triac على التوالي على الخط L. على جانب إخراج التيار المباشر، قم بتوصيل أطراف +V الحمراء بالسلك الموجب لتركيبات LED الخاصة بك، وأطراف -V السوداء بالسلك السالب. استخدم فقط الأسلاك الكهربائية التي تبلغ درجة حرارتها 90 درجة مئوية على الأقل لجميع التوصيلات، ولا تقم مطلقًا بتوصيل أطراف الإخراج لتجنب تلف المعدات. تأكد من أن مكان التثبيت مقتصر على البيئات الداخلية الجافة أو الرطبة، مع عدم التعرض المباشر للماء أو العناصر الخارجية.
الأسئلة الشائعة
ما هو نطاق جهد الإدخال الذي يدعمه برنامج التشغيل Triac LED بقدرة 60 وات؟
يدعم برنامج التشغيل هذا نطاق إدخال عالمي 100-277VAC، مع توافق تردد 47-63 هرتز، مما يجعله مناسبًا للاستخدام في معظم الأنظمة الكهربائية العالمية.
هل برنامج التشغيل هذا متوافق مع مخفتات الطور الأمامية والخلفية؟
نعم، إن محرك Triac LED القابل للتعتيم متوافق تمامًا مع المرحلة الأمامية (MLV)، والمرحلة العكسية (ELV)، ومخفتات Triac القياسية، مما يوفر أداء تعتيم سلس بنسبة 0-100% بدون وميض.
ما هي شهادات السلامة التي يحملها مشغل Din Rail LED هذا؟
وهي حاصلة على شهادات UL & cUL Class 2 وCE وRoHS وREACH، وهي مصممة لتلبية معايير السلامة UL 8750 لمعدات الإضاءة LED.
ما هو الضمان لمصدر الطاقة LED 60 واط؟
يتم دعم برنامج التشغيل هذا بضمان الشركة المصنعة لمدة 5 سنوات، والذي يغطي العيوب في المواد والصناعة للتطبيقات التجارية والمهنية.
