Επιλέξτε τη σωστή καμπύλη Dimming για να δημιουργήσετε μια εμπειρία φωτισμού υψηλής ποιότητας

Μετά την επανεξέταση πολυάριθμων έξυπνων έργων φωτισμού έχει υποστηρίξει, διαπιστώσαμε ότι πολλοί πελάτες αντιμετωπίζουν ζητήματα λόγω θεμελιωδών παρεξηγήσεων κατά την επιλογή ή τη χρήση τροφοδοσίας οδηγών LED. Ένα από τα πιο συνηθισμένα ζητήματα είναι η ακατάλληλη ρύθμιση των καμπυλών dimming, που οδηγούν σε τρεμοπαίζει ή απότομα άλματα φωτεινότητας.



Γιατί η ακατάλληλη διαμόρφωση καμπύλης αποτρίχωσης προκαλεί άλματα φωτεινότητας;

Αυτό οφείλεται στο γεγονός ότι η ανθρώπινη αντίληψη της φωτεινότητας είναι μη γραμμική - τα μάτια μας είναι ιδιαίτερα ευαίσθητα στις μικρές αλλαγές στις περιοχές χαμηλής φωτεινότητας, αλλά πολύ λιγότερο σε υψηλά επίπεδα φωτεινότητας. Για παράδειγμα, η αύξηση της μείωσης από 10% σε 20% μπορεί να είναι ελάχιστα αισθητή, ενώ ένα άλμα από 70% σε 80% μπορεί να αισθάνεται ξαφνικά και ζοφερή.



Η χρήση μιας γραμμικής καμπύλης μειώσεων συχνά οδηγεί σε ελάχιστη αντιληπτή αλλαγή στο χαμηλότερο εύρος, ακολουθούμενη από μια απότομη αύξηση της φωτεινότητας στο υψηλότερο εύρος που επηρεάζει την οπτική άνεση.



Σε αυτό το σημείο, πολλοί θα μπορούσαν να ρωτήσουν: 'Τι είναι μια καμπύλη Dimming, και γιατί έχει τόσο σημαντικό αντίκτυπο στον έλεγχο φωτισμού; '



Τι είναι μια καμπύλη μερημένειας;

Μια καμπύλη Dimming ορίζει τη σχέση μεταξύ της φωτεινότητας του φωτισμού και του σήματος ελέγχου. Καθορίζει πώς ανταποκρίνεται το φως καθώς προσαρμόζετε το dimmer.



Μια καλά σχεδιασμένη καμπύλη μειωμένη ευθυγράμμιση με τη φυσική αντίληψη του ανθρώπινου ματιού για τη φωτεινότητα, επιτρέποντας τις ομαλές μεταβάσεις φυσικού φωτός. Ωστόσο, μια φτωχή καμπύλη εξασθένισης μπορεί να προκαλέσει τραυματισμό ή μη ανταποκρινόμενη συμπεριφορά εξασθένισης.



Κοινοί τύποι καμπύλης dimming

Γραμμική, λογαριθμική, γάμμα, εκθετική

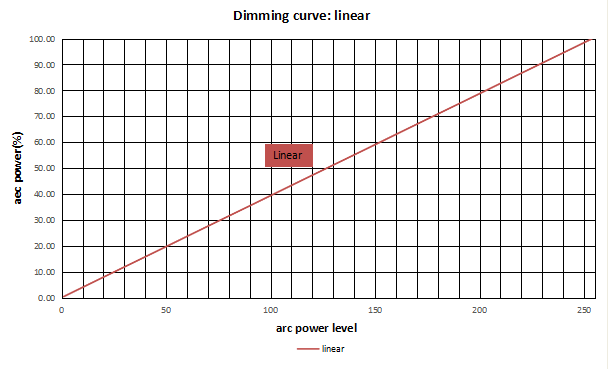

Γραμμική καμπύλη εξασθένισης

Σε μια γραμμική καμπύλη εξασθένησης, ο οδηγός LED ρυθμίζει τη φωτεινότητα εξόδου αναλογικά με το σήμα ελέγχου.



Εάν το σήμα ελέγχου κυμαίνεται από 0% έως 100%, τότε κάτω από μια γραμμική καμπύλη, η φωτεινότητα αυξάνεται επίσης αναλογικά:

Σήμα ελέγχου 10% → Έξοδος φωτός 10%

Σήμα ελέγχου 50% → Έξοδος φωτός 50%

Σήμα ελέγχου 90% → Έξοδος φωτός 90%



Αντίκτυπο της γραμμικής καμπύλης

Αν και απλή και οικονομικά αποδοτική, η γραμμική καμπύλη δεν ταιριάζει με τη μη γραμμική ανταπόκριση των ανθρώπινων ματιών, συχνά με αποτέλεσμα τα άλματα χωρίς μείωση ή φωτεινότητα-δεν είναι ιδανικές για εφαρμογές φωτισμού υψηλής ποιότητας.

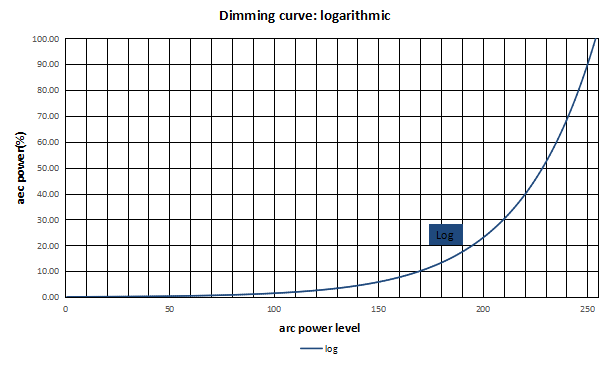

Λογαριθμική καμπύλη ​

Αυτή η καμπύλη αντιπροσωπεύει μια λογαριθμική σχέση μεταξύ του σήματος ελέγχου και της εξόδου φωτός. Προσφέρει ομαλότερες μεταβάσεις φωτεινότητας σε επίπεδα χαμηλού φωτισμού και ταχύτερες αλλαγές στις υψηλότερες σειρές - που ταιριάζει με την ανθρώπινη αντίληψη.



Επίδραση της λογαριθμικής καμπύλης

Προσφέρει μια πιο φυσική, ομαλή και αντιληπτικά ακριβή εμπειρία dimming.

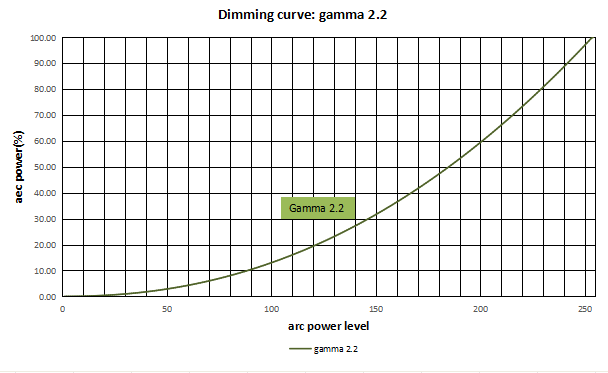

Καμπύλη αποχώρησης γάμμα

Αρχικά χρησιμοποιείται στην επεξεργασία εικόνων για οθόνες και τηλεοράσεις, η καμπύλη γάμμα εφαρμόζει μια εκθετική λειτουργία για τη ρύθμιση της φωτεινότητας. Τώρα χρησιμοποιείται ευρέως στον φωτισμό LED για την ικανότητά του να ταιριάζει καλύτερα στην ανθρώπινη οπτική ευαισθησία.



Αντίκτυπο της καμπύλης γάμμα

Μιμείται με ακρίβεια την καμπύλη αντίληψης της φωτεινότητας του ματιού, παρέχοντας απρόσκοπτη, φυσική αποχώρηση -ιδανική για περιβάλλοντα φωτισμού premium.

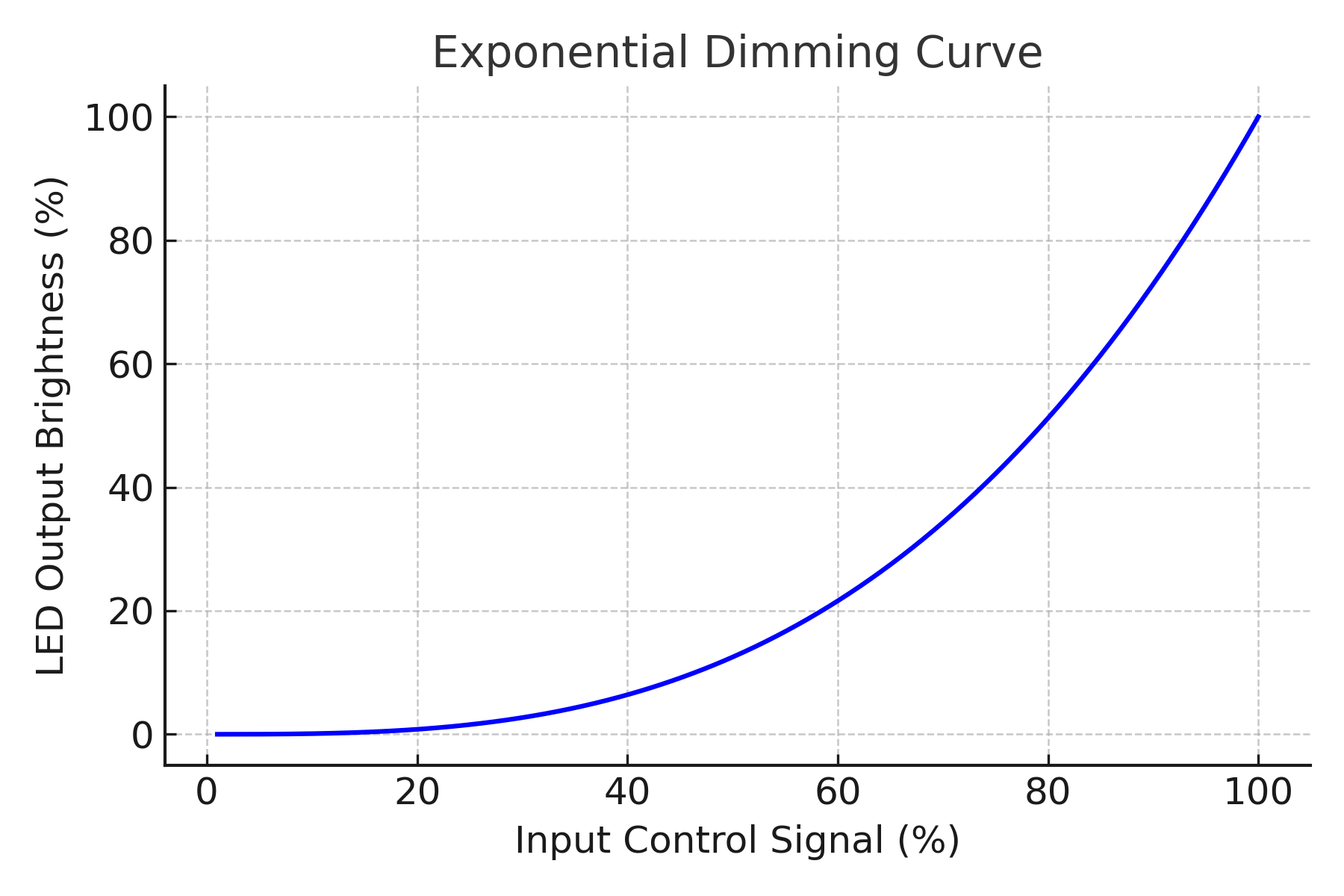

Εκθετική καμπύλη εξασθένισης

Σε αυτή την καμπύλη, η φωτεινότητα αυξάνεται αργά στην αρχή και στη συνέχεια επιταχύνει - αντίθετα στην λογαριθμική καμπύλη.



Αντίκτυπο της εκθετικής καμπύλης

Η φωτεινότητα φαίνεται να μην ανταποκρίνεται σε χαμηλότερες σειρές και πολύ γρήγορα σε υψηλότερες σειρές-δεν είναι ιδανικό για φωτισμό άνεσης, αλλά κατάλληλο για ανάγκες υψηλής έντασης, όπως αποθήκες, εργοστάσια ή γκαράζ.



Πίνακας σύγκρισης των καμπυλών dimming

Τύπος καμπύλης	Συμπεριφορά φωτεινότητας	Αντιληπτικός αγώνας	Φόντα	Μειονεκτήματα	Αιτήσεις
Γραμμικός	Αναλογική είσοδος	Χαμηλός	Απλός έλεγχος, χαμηλό κόστος	Κακή αντιληπτική αντιστοιχία, αβλαβής μείωση	Προϋπολογισμός/βασικός φωτισμός
Λογαριθμικός	Αργή σε χαμηλή φωτεινότητα, γρηγορότερα στο υψηλό	Ψηλά	Ομαλή μείωση, αντιληπτική ακρίβεια	Ελαφρώς πιο σύνθετη εφαρμογή	Υψηλής ποιότητας κατοικίες, τέχνη, λιανικό εμπόριο
Γάμμα	Ομαλή μη γραμμική φωτεινότητα	Ψηλά	Καλύτερος αντισταθμιστής, απρόσκοπτος έλεγχος	Απαιτεί τον ελεγκτή με δυνατότητα γάμμα, υψηλότερο κόστος	Επαγγελματικός, σκηνικός, στούντιο φωτισμός
Εκθετικός	Αργή εκκίνηση, ταχεία αύξηση σε υψηλά επίπεδα	Χαμηλός	Γρήγορα έως πλήρη φωτεινότητα	Άβολα μείωση σε χαμηλά επίπεδα	Βιομηχανική, αποθήκη, στάθμευση



Οι σταθεροί έξυπνοι οδηγοί του Seretron με προσαρμόσιμες καμπύλες dimming



Αναγνωρίζοντας πόσο κρίσιμες είναι οι καμπύλες dimming για την ποιότητα του φωτισμού, το Suretron ανέπτυξε μια σειρά σταθερών ρεύματος έξυπνων dimmable οδηγών που υποστηρίζουν προσαρμόσιμες καμπύλες dimming.



Πριν από την έξοδο από το εργοστάσιο, το Suretron προφορτώνει κάθε οδηγό με πολλαπλά προφίλ καμπύλης καμπύλης προσαρμοσμένα σε διάφορες ανάγκες εφαρμογής. Οι χρήστες μπορούν εύκολα να εναλλάσσονται μεταξύ των γραμμικών, λογαριθμικών, εκθετικών και καμπυλών γάμμα μέσω του NFC - εξαλείφοντας πολύπλοκες χειροκίνητες διαμορφώσεις ενώ εξοικονομούν χρόνο και εξασφαλίζοντας τη βέλτιστη απόδοση αποχώρησης.



Ενσωματωμένες λειτουργίες καμπύλης: προκαθορισμένες με γραμμικές / λογαριθμικές / εκθετικές / καμπύλες γάμμα για διαφορετικές ανάγκες φωτισμού.

NFC Smart Configuration: Curves Curves εύκολα χωρίς προγραμματισμό, εξοικονόμηση χρόνου και προσπάθειας.

Υποστήριξη πολλαπλών προτάσεων: Πλήρως συμβατή με τα πρωτόκολλα DALI-2 / D4I / DMX512 / 0-10V.

Ευρεία περιοχή ισχύος: Καλύπτει 100W έως 1800W, ιδανικό για φωτισμό μεγάλης κλίμακας όπως γήπεδα, εργοστάσια, εμπορικά κέντρα.

Πολλαπλές σειρές: Τέσσερις σειρές προϊόντων -SDU / SDH / NDU / NDH -MEET διαφορετικές φυσικές και λειτουργικές απαιτήσεις.
