60 W Din-Rail LED-ohjain Triac-vakiojännite kaupalliset valaisimet

Tuotteen yleiskatsaus

Saatavana 96 W ja 100 W nimellistehokokoonpanoissa, yleisellä 100–277 VAC tulolla ja joustavalla 12 V, 24 V, 48 V DC-lähtövaihtoehdolla, tämä ohjain tarjoaa vakaan, tehokkaan tehon pidennettyihin LED-nauhaajoihin ja monivalaisimiin. Se on suunniteltu täyttämään maailmanlaajuiset kaupalliset vaatimustenmukaisuusstandardit, joten se on tehokas ratkaisu kaupallisten valaistusprojektien urakoitsijoille, LED-valaistuksen jakelijoille, teollisuusjärjestelmäintegraattoreille ja vieraanvaraisuusprojektien suunnittelijoille. Viiden vuoden valmistajan takuulla tämä vakiojännitteinen LED-virtalähde  tarjoaa tasaisen ja pitkäkestoisen suorituskyvyn vaativiin kaupallisiin valaistusasennuksiin.

Tärkeimmät ominaisuudet ja kilpailuedut

Erittäin tehokas virranmuunnos aktiivisella PFC:llä

Sisäänrakennetulla aktiivitehokertoimen korjauspiirillä (PFC) varustettu Triac-himmennettävä LED-ohjain  saavuttaa yli 0,9:n tehokertoimen ja energian muuntamisen huipputehokkuuden jopa 88 %, mikä vähentää merkittävästi energiankulutusta ja lämmöntuotantoa jatkuvassa kaupallisessa käytössä. Sen yleinen 100–277 VAC 50/60 Hz -tulo tukee saumatonta käyttöä maailmanlaajuisissa sähköverkoissa, kun taas sen korkeataajuinen PWM-lähtö täyttää maailmanlaajuiset sähkömagneettisia häiriöitä koskevat vapautustasot, mikä eliminoi häiriöt herkissä kaupallisissa sähköjärjestelmissä. Siinä on nopea ≤0,5 sekunnin käynnistysaika, joka tarjoaa välittömän, tasaisen valaistuksen aktivoinnin ilman lämpenemisviivettä.

Täyden alueen yhteensopiva triac-himmennys jännitekompensaatiolla

Tämä ohjain tarjoaa yleisen yhteensopivuuden eteenpäin suuntautuvan vaiheen (MLV), käänteisen vaiheen (ELV) ja tavallisten Triac-himmentimien kanssa , mikä tarjoaa virheetön 0–100 % himmennysalueen tasaisella, värinäättömällä suorituskyvyllä ja näkymättömällä välkynyksellä jopa alhaisilla kirkkaustasoilla. Integroitu lähtöjännitteen hienosäätötoiminto on erityisesti suunniteltu ratkaisemaan jännitehäviöongelmia pitkän matkan LED-nauhaasennuksissa, mikä varmistaa tasaisen kirkkauden pitkien nauhaajojen alusta loppuun, mikä on kriittinen ominaisuus suurissa kaupallisissa ja teollisissa valaistusasetteluissa.

Vankka suojaus ja maailmanlaajuiset vaatimustenmukaisuussertifikaatit

UL- ja cUL-listattu (E495946), luokan P, luokan 2 ja SELV-turvallisuushyväksynnät, tämä Din Rail -LED-ohjain  on täysin FCC- ja RoHS-standardien mukainen ja täyttää tiukimmatkin liikerakennuksia koskevat sääntelyvaatimukset Pohjois-Amerikassa, Euroopassa ja kansainvälisillä markkinoilla. Siinä on kattava monikerroksinen suojaus, mukaan lukien oikosulku-, ylikuormitus- ja ylikuumenemissuoja, joka suojaa kuljettajaa ja kytkettyjä LED-kuormia sähkövaurioilta vaativissa kaupallisissa ympäristöissä. IP20-luokituksen ja vankan, täysin suojatun muovikotelon ansiosta se on hyväksytty käytettäväksi sekä kuivissa että kosteissa sisätiloissa.

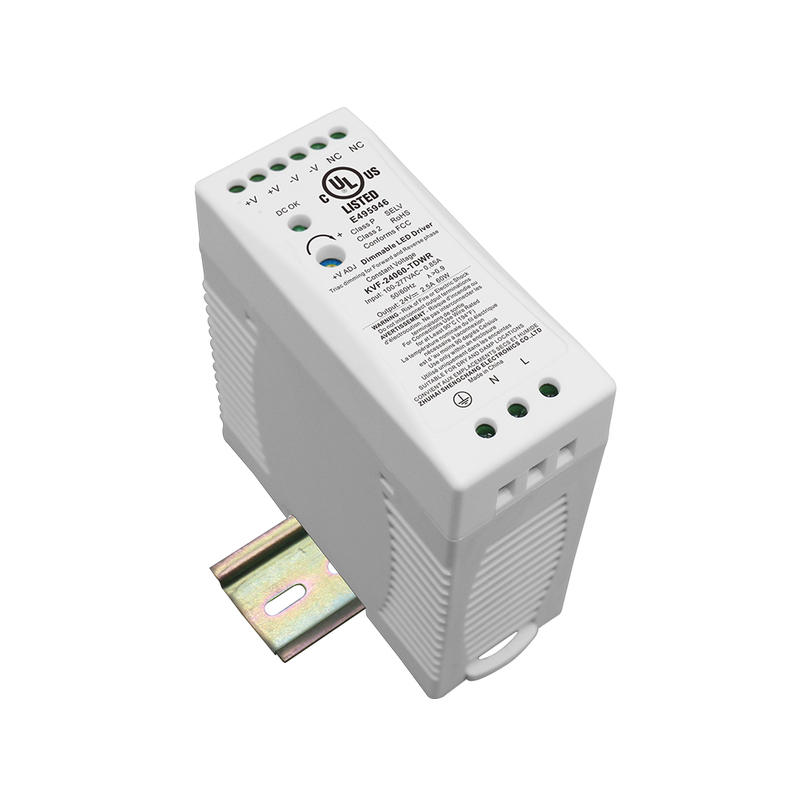

Tilaa säästävä Din-kiskoon kiinnitetty muotoilu

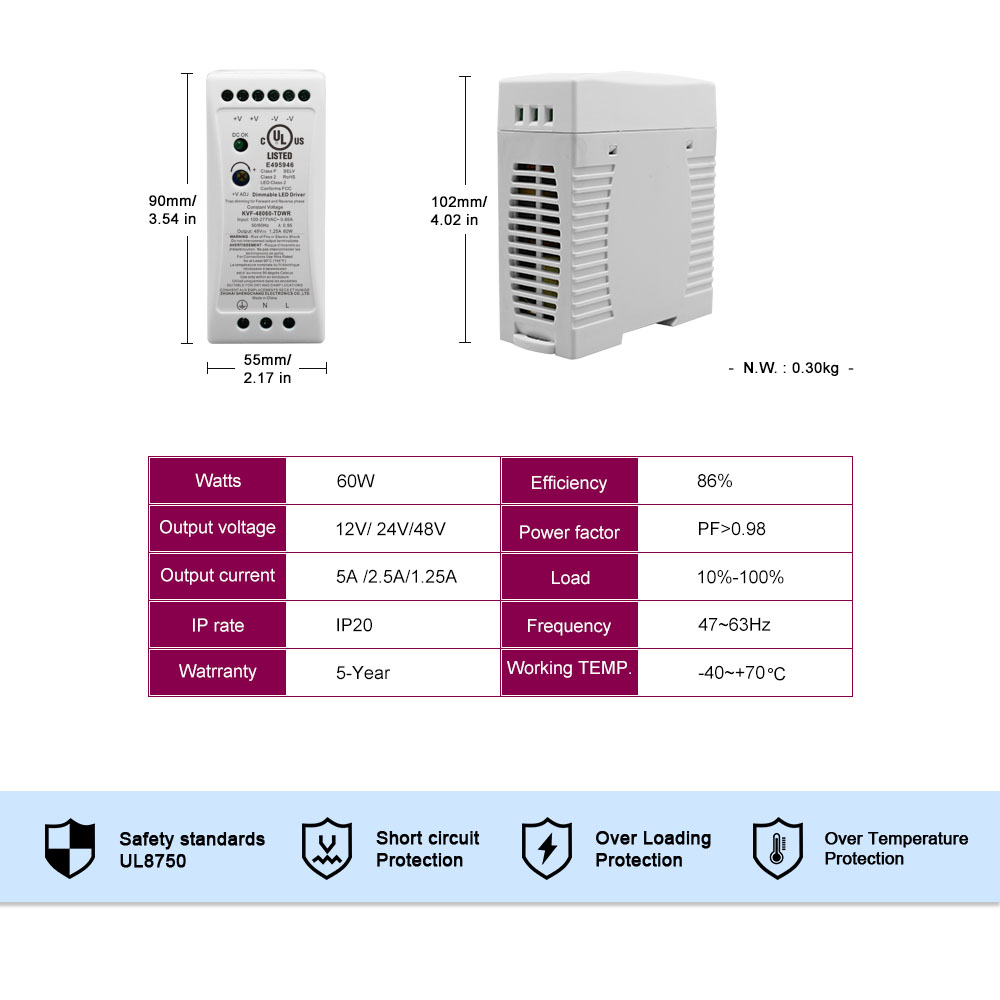

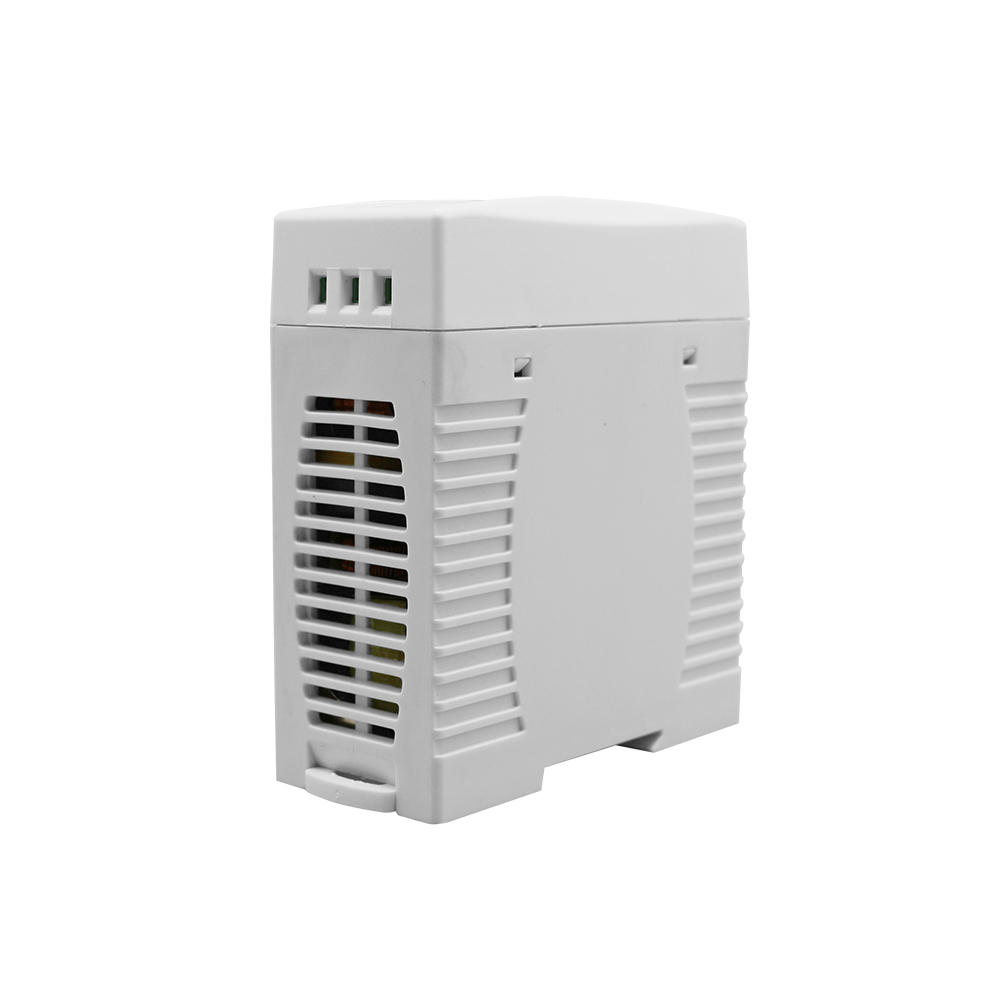

Kompakti 55 × 90 × 102 mm jalanjälki ja kevyt 0,38 kg:n rakenne, tämä ohjain on optimoitu nopeaan, työkaluvapaaseen asennukseen standardimalleihin TS-35/7.5 tai TS-35/15 Din Rails, joka sopii saumattomasti kaupallisiin sähkökaappiin ja koteloihin. Se käyttää passiivista vapaata ilmankiertoa jäähdytykseen, mikä eliminoi liikkuvien osien tarpeen ja vähentää huoltotarvetta, mikä tekee siitä ihanteellisen jatkuvaan käyttöön kaupallisissa ja teollisissa olosuhteissa.

Ihanteelliset sovellusskenaariot

Tämä 100 W:n vakiojännitteinen LED-ohjain  on räätälöity suuritehoisiin LED-nauha- ja lineaarisiin valaistussovelluksiin, mukaan lukien suurten vähittäiskaupan lineaariset nauhavalot, hotellien aulan ja käytävän korostusvalot, ostoskeskuksen ikkunavalaistus, teollisuustilojen työ- ja turvavalaistus, liikerakennusten arkkitehtoninen poukamavalaistus, korkealuokkaiset asuinrakennusten koko kodin valaistusjärjestelmät ja tapahtumavalaistusjärjestelmät. Se on suositeltu valinta valaistuksen jakelijoille, jotka hankkivat massayhteensopivia virtalähteitä, kaupallisten projektien urakoitsijoille, jotka käsittelevät suuria valaistuksen jälkiasennuksia, ja järjestelmäintegraattoreille, jotka suunnittelevat yhtenäisiä kaupallisia valaistuksen ohjausjärjestelmiä.

Asennus- ja johdotusohjeet

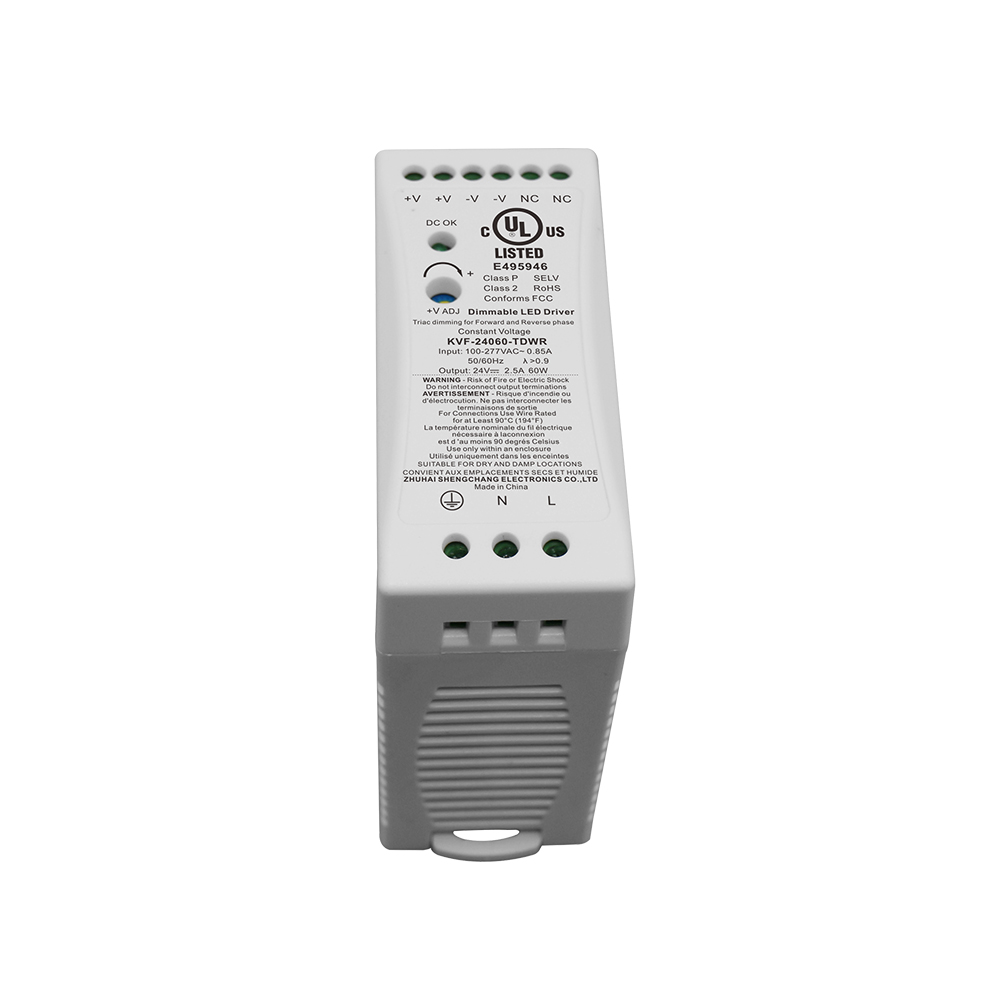

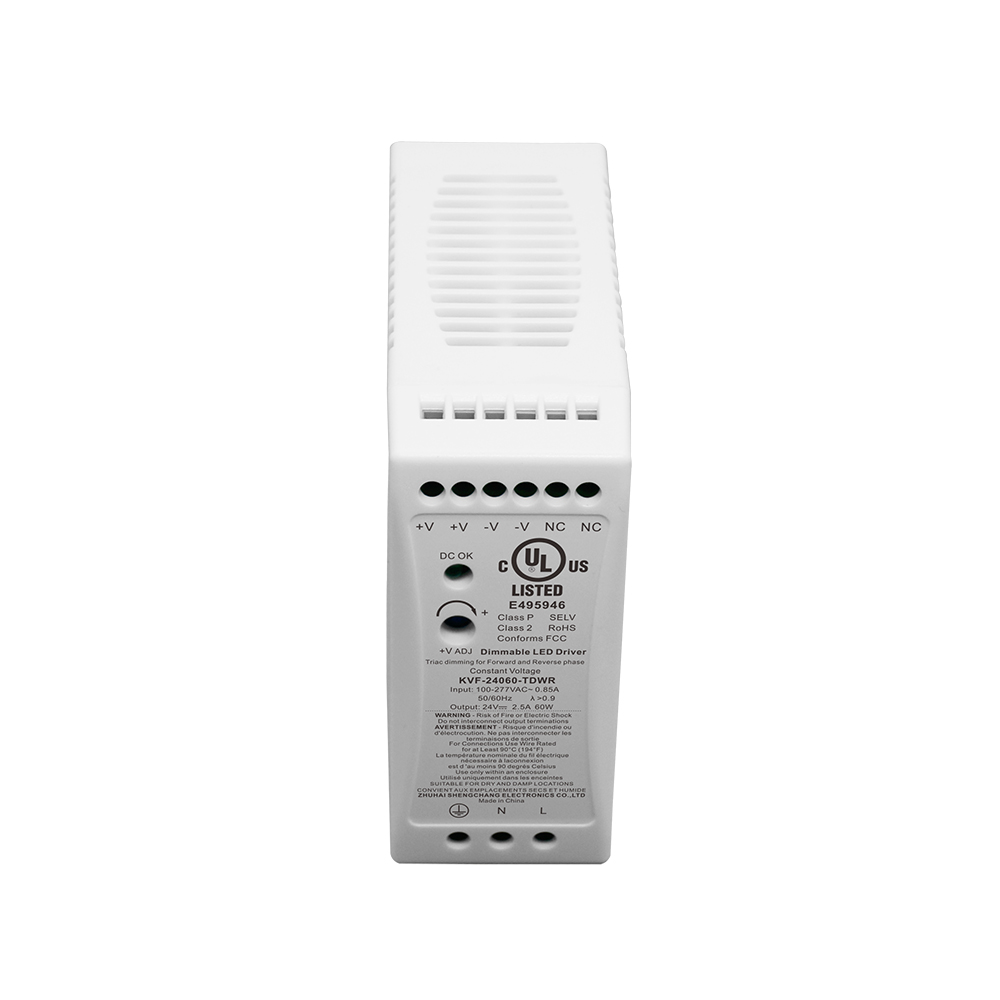

Turvallisen ja optimaalisen suorituskyvyn takaamiseksi asenna ohjain tukevasti TS-35/7.5- tai TS-35/15 Din-kiskoon suljetun sähkökotelon sisällä. Johdotus: kytke ruskea L (linja) ja sininen N (nolla) johdot 100-277 VAC verkkovirtaan, ja Triac-himmennin on kytketty sarjaan L (linja) piiriin. Kytke DC-lähtöpuolen punaiset +V-liittimet LED-nauhan tai lineaarivalaistuksen positiiviseen johtoon ja mustat -V-liittimet negatiiviseen johtoon. Rinnakkaisliitäntöjä tuetaan useiden lähtöliittimien välillä jännitteen LED-kuormien sovittamiseksi, mutta älä koskaan yhdistä lähtöliittimiä kriittisten laitevikojen välttämiseksi. Kaikissa kaapeloinneissa on käytettävä sähköjohtoa, jonka lämpötila on vähintään 90 °C, ja ohjainta saa käyttää vain kuivissa tai kosteissa sisätiloissa ilman suoraa altistumista säälle tai ulkoelementeille.

UKK

Mikä on tämän Din Rail LED -ohjaimen suurin lähtöteho?

Tämä ohjain on saatavana 96 W:n ja 100 W:n nimellistehokokoonpanoissa, joissa on konfiguroitavissa olevat 12 V, 24 V ja 48 V DC-lähdöt, jotka sopivat monenlaisiin LED-nauha- ja lineaarisiin valaistuskuormiin.

Voiko tämä 100 W Triac LED -ohjain ratkaista jännitehäviön pitkillä LED-nauhaajoilla?

Kyllä, integroitu lähtöjännitteen hienosäätötoiminto on suunniteltu erityisesti kompensoimaan jännitehäviö pitkän matkan LED-nauhaasennuksissa, mikä varmistaa tasaisen kirkkauden nauhan koko pituudella.

Minkä tyyppisten himmentimien kanssa tämä ohjain on yhteensopiva?

Tämä himmennettävä Triac-LED-ohjain  on täysin yhteensopiva myötävaiheen (MLV), käänteisen vaiheen (ELV) ja tavallisten Triac-himmeninten kanssa, mikä tarjoaa tasaisen, välkkymättömän 0-100 % himmennyssuorituskyvyn.

Mikä on tämän vakiojännitteisen LED-virtalähteen takuuaika?

Tällä ohjaimella on 5 vuoden valmistajan takuu, joka kattaa materiaali- ja valmistusvirheet kaupallisissa, teollisissa ja ammattimaisissa valaistussovelluksissa.
