LED apšvietimo sistema yra daugiau nei tik šviesa, kurią matote. Tai tiksliai sukonstruota komponentų kolekcija, veikianti harmoningai, kad būtų užtikrintas efektyvus, patikimas ir aukštos kokybės apšvietimas. Suprasti, kas yra šios dalys ir kaip jos sąveikauja, yra labai svarbu kiekvienam, kuris nurodo, perka arba valdo komercinių, pramoninių ar architektūrinių projektų apšvietimą. Tinkamai parinkus kiekvieną komponentą, sistema veikia optimaliai, tarnauja ilgiau ir sutaupo daug energijos.
Šiame vadove pateikiami pagrindiniai šiuolaikinės LED apšvietimo sistemos komponentai. Nuo mažyčio šviesą skleidžiančio lusto iki sudėtingų ją valdančių valdiklių aiškiai suprasite, kuo ši technologija tokia galinga. Išsiaiškinsime, kodėl LED tvarkyklė tapo tokia svarbia, kaip šilumos valdymas apsaugo jūsų investicijas ir kas daro šviestuvą tvirtą ir patikimą. Galų gale turėsite žinių, leidžiančių įvertinti LED sistemas ir priimti pagrįstus sprendimus, užtikrinančius našumą ir ilgalaikę vertę.
Suprasti LED apšvietimo sistemą
Iš esmės LED apšvietimo sistema yra sudėtingas elektroninis įrenginys, skirtas elektros energiją paversti kontroliuojama aukštos kokybės šviesa. Skirtingai nuo tradicinių kaitrinių ar fluorescencinių lempų, kuriose naudojami šildomi siūlai arba maitinamos dujos, LED sistemos remiasi kietojo kūno apšvietimo (SSL) technologija.
Šis procesas prasideda, kai į sistemą tiekiama elektros energija. Galia konvertuojama ir reguliuojama prieš pasiekiant sistemos širdį: šviesos diodus (LED). Įjungus energiją, šie puslaidininkiai išskiria fotonus, sukurdami matomą šviesą. Tada ši neapdorota šviesa formuojama, nukreipiama ir išsklaidoma optiniais komponentais, kad būtų sukurtas norimas apšvietimo modelis. Tuo pačiu metu šilumos valdymo sistema atitraukia šilumą nuo jautrios elektronikos, o korpusas apsaugo viską nuo išorinės aplinkos. Šis sudėtingas koordinavimas suteikia LED apšvietimui reikšmingų pranašumų prieš tradicines technologijas, įskaitant neprilygstamą energijos vartojimo efektyvumą, išskirtinai ilgą tarnavimo laiką ir pažangias valdymo galimybes.
Pagrindiniai LED apšvietimo sistemos komponentai
Visa LED apšvietimo sistema arba šviestuvas yra tarpusavyje susijusių dalių ekosistema. Kiekvieno komponento kokybė ir suderinamumas tiesiogiai veikia bendrą sistemos veikimą, efektyvumą ir ilgaamžiškumą.
1. LED šviesos šaltinis (LED lustai / moduliai)
Pats šviesos diodas yra pagrindinis bet kurios sistemos komponentas. Tai puslaidininkinis diodas, kuris skleidžia šviesą, kai pro jį teka elektros srovė. Šie atskiri diodai paprastai surenkami ant plokštės, kad būtų sukurtas LED modulis, kuris tarnauja kaip šviestuvo variklis.
Kas yra LED lustai?
LED lustai, taip pat žinomi kaip paviršiuje montuojami įrenginiai (SMD), yra pagrindiniai šviesą skleidžiantys komponentai. Šiuolaikiniuose šviestuvuose naudojami šie lustai, o ne senesni, 'per skylę' šviesos diodai, nes jie yra mažesni, efektyvesni ir gali būti glaudžiai supakuoti, kad būtų pasiektas aukštas ryškumo lygis. Įprasti LED lustų tipai, naudojami apšvietimo sistemose:
SMD (paviršiaus montuojamas įrenginys): tai atskiri lustai, lituojami tiesiai ant spausdintinės plokštės (PCB). Jie yra universalūs ir plačiai naudojami visur – nuo apatinių šviestuvų iki linijinių šviestuvų.
COB (Chip on Board): COB šviesos diodą sudaro keli LED lustai, sumontuoti tiesiai ant vieno pagrindo, kad sudarytų vieną modulį. Dėl šios konstrukcijos sukuriamas tankus, galingas vienodos išvaizdos šviesos šaltinis, mažinantis akinimą ir pagerinantis šilumines savybes.
CSP (Chip Scale Package): CSP šviesos diodai yra beveik tokio pat dydžio, kaip ir pats LED lustas, be tradicinio prijungimo. Šis kompaktiškas dizainas užtikrina didelio intensyvumo šviesos srautą ir geresnį šilumos išsklaidymą, todėl idealiai tinka naudoti, kai reikalingas didelis liumenų tankis.
LED modulio našumo veiksniai
LED modulio našumą apibrėžia keli pagrindiniai rodikliai:
Šviesos srautas: matuoja bendrą sukurtos matomos šviesos kiekį. Jis dažnai išreiškiamas liumenais vatui (lm/W), o tai rodo modulio efektyvumą.
Spalvų temperatūra ir CRI: spalvų temperatūra, matuojama Kelvinais (K), apibūdina suvokiamą šviesos šilumą arba vėsumą (pvz., 2700K yra šilta balta, 5000K yra šalta balta). Spalvų perteikimo indeksas (CRI) matuoja, kaip tiksliai šviesa atskleidžia tikrąsias objektų spalvas skalėje nuo 0 iki 100, o didesni skaičiai rodo geresnį spalvų tikslumą.
Šilumos generavimas: nors šviesos diodai yra labai efektyvūs, jie vis tiek gamina šilumą kaip šalutinis šviesos emisijos proceso produktas. Ši šiluma susidaro puslaidininkių sandūroje ir turi būti veiksmingai valdoma, kad būtų išvengta veikimo pablogėjimo.
Jei LED lustas yra variklis, LED vairuotojas yra smegenys ir centrinė nervų sistema. Tai itin svarbus maitinimo blokas, užtikrinantis, kad šviesos diodai veiktų teisingai, efektyviai ir saugiai. Didėjanti kokybiškų tvarkyklių svarba atsispindi rinkos plėtroje, nes organizacijos pripažįsta jų tiesioginį poveikį patikimumui ir efektyvumui.

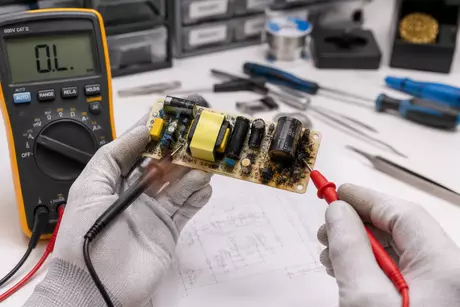

Kas yra LED tvarkyklė?
LED tvarkyklė yra elektroninis įrenginys, kuris įeinančią kintamosios srovės energiją (paprastai aukštą įtampą, pvz., 120 V arba 277 V) paverčia stabilia žemos įtampos nuolatine srove, kurios reikia šviesos diodams. Jo funkcijos yra trys:
Galios konvertavimas: aukštos įtampos kintamoji srovė paverčiama žemos įtampos nuolatine nuolatine.
Srovės reguliavimas: suteikia nuolatinę reguliuojamą elektros srovę šviesos diodams, o tai būtina norint užtikrinti stabilų šviesos srautą.
Apsauga: apsaugo šviesos diodus nuo potencialiai žalingų įtampos ir srovės svyravimų iš maitinimo tinklo. Sugedusi tvarkyklė yra pagrindinė dažnų šviesos diodų problemų, pvz., mirgėjimo, zvimbimo ar ankstyvo pritemdymo, priežastis.
LED tvarkyklių tipai
LED tvarkyklės skirstomos į kategorijas pagal jų išvesties metodą ir funkcionalumą.

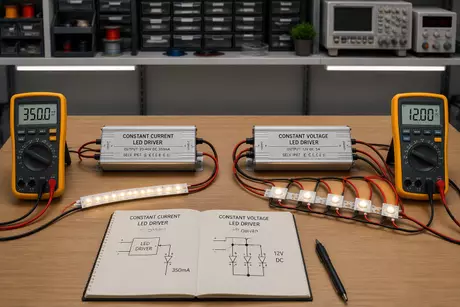

Nuolatinės srovės tvarkyklės
Šios tvarkyklės yra skirtos tiekti fiksuotą išėjimo srovę (pvz., 350 mA, 700 mA), leidžiant įtampai skirtis priklausomai nuo LED modulio apkrovos. Jie yra daugelio didelės galios šviestuvų standartas, nes užtikrina tikslų srovės valdymą, užtikrina pastovų ryškumą ir optimalų veikimą.
Nuolatinės įtampos tvarkyklės
Šios tvarkyklės suteikia fiksuotą išėjimo įtampą (pvz., 12 V arba 24 V) ir paprastai naudojamos tais atvejais, kai lygiagrečiai prijungti keli LED moduliai, pvz., LED juostos apšvietimas arba kraštovaizdžio apšvietimas. Šiose sistemose srovės reguliavimą valdo rezistoriai, integruoti į pačias LED juosteles.
Pritemdymo galimybės yra pagrindinis LED apšvietimo pranašumas. Tvarkyklės tai įgalina naudodami įvairius protokolus:
Triacinis pritemdymas : įprasta, paprasta fazinio pritemdymo forma, suderinama su daugeliu senų kaitrinių reguliatorių.
0–10 V pritemdymas : tvirtas, analoginis protokolas, plačiai naudojamas komerciniame apšvietime, kai žemos įtampos signalas nuo 0 V iki 10 V reguliuoja šviesos galią nuo 0% iki 100%.
DALI-2 / D4i : skaitmeninis dvipusio ryšio protokolas, siūlantis tikslų valdymą, stebėjimą ir sąveiką tarp skirtingų gamintojų įrenginių. D4i yra plėtinys, orientuotas į vidinių šviestuvo komponentų galios ir duomenų standartizavimą.
DMX512 : greitas skaitmeninis protokolas, tradiciškai naudojamas teatro ir architektūriniam scenos apšvietimui, kuriam reikia dinamiškų spalvų ir scenų keitimų.
Belaidis ryšys : tokie protokolai kaip „Bluetooth Mesh“, „Zigbee“, „WiFi“ ir „Casambi“ leidžia valdyti išmaniaisiais telefonais, planšetiniais kompiuteriais arba specialiais belaidžiais jungikliais, todėl nereikia naujų valdymo laidų.
Kodėl LED tvarkyklė yra svarbi
Vairuotojas dažnai yra komponentas, lemiantis bendrą LED šviestuvo tarnavimo laiką ir patikimumą. Aukštos kokybės tvarkyklė užtikrina efektyvumą, pailgina šviesos diodų tarnavimo laiką, apsaugodama juos nuo elektros įtampų, ir garantuoja veikimą be mirgėjimo. Be to, vairuotojai turi turėti UL, CE ir ENEC sertifikatus, kad įrodytų, jog jie atitinka regioninius saugos ir veikimo standartus.
3. Optika (lęšiai, atšvaitai, difuzoriai)
Optika yra atsakinga už šviesos diodų modulio sukuriamos šviesos formavimą ir nukreipimą. Be veiksmingo optinio valdymo šviesa būtų išsklaidyta, neefektyvi ir gali sukelti nepatogų akinimą.
Optikos vaidmuo
Pagrindinės optinių komponentų funkcijos yra šios:
Valdykite spindulio kampą: suformuokite šviesą į konkretų raštą, pvz., siaurą prožektorių arba platų prožektorių.
Pagerinkite vienodumą: tolygiai paskirstykite šviesą ant paviršiaus, kad pašalintumėte tamsias dėmes ir karštus taškus.
Sumažinkite blizgesį: apsaugokite ryškų LED šaltinį nuo tiesioginio vaizdo, kad pagerintumėte regėjimo komfortą.
Optikos tipai
Lęšiai: pagaminti iš tokių medžiagų kaip polikarbonatas (PC) arba akrilas (PMMA), lęšiai naudoja refrakciją, kad tiksliai nukreiptų šviesą. Total Internal Reflection (TIR) lęšiai yra ypač efektyvūs, fiksuojantys ir valdantys beveik visą šviesą iš šaltinio.
Atšvaitai: jie naudoja atspindintį paviršių, kad šviesa būtų nukreipta norima kryptimi. Jie dažnai naudojami siekiant sukurti platesnį spindulių sklaidą arba formuoti šviesą apatiniuose ir aukštuose šviestuvuose.
Difuzoriai: difuzorius yra permatomas dangtelis (dažnai pagamintas iš matinio PC arba PMMA), uždėtas virš šviesos diodų. Jo tikslas – sušvelninti šviesą, tolygiai ją paskleisti ir sumažinti akinimą, sukuriant patogesnį ir vizualiai patrauklesnį apšvietimą.
4. Aušintuvas (šilumos valdymo sistema)
Efektyvus šilumos valdymas yra neabejotinai svarbiausias veiksnys užtikrinant ilgalaikį šviesos diodo veikimą ir tarnavimo laiką.
Kodėl šiluminis valdymas yra svarbus
Šviesos diodai generuoja šilumą giliai puslaidininkių sandūroje. Jei ši šiluma nebus efektyviai pašalinta, sankryžos temperatūra pakils, o tai sukels keletą neigiamų pasekmių:
Sumažėjęs šviesos srautas: dėl aukštesnės temperatūros šviesos diodai tampa mažiau veiksmingi, gamindami mažiau šviesos tam pačiam energijos kiekiui.
Spalvų poslinkis: šviesos spalva gali keistis, kai temperatūra svyruoja.
Sutrumpintas eksploatavimo laikas: Ilgalaikis aukštų temperatūrų poveikis pagreitina LED medžiagų degradaciją, dėl to nuolat ir negrįžtamai sumažėja šviesos srautas (liumenų nusidėvėjimas) ir sutrumpėja šviestuvo naudojimo laikas.
Šilumos šaliklių tipai
Šilumos kriauklė yra pasyvus šilumokaitis, kuris perduoda šiluminę energiją iš LED modulio į aplinkinį orą.
Aliuminio korpusas: daugelyje šviestuvų metalinis armatūros korpusas suprojektuotas taip, kad veiktų kaip šilumos kriaukle. Aliuminis yra labiausiai paplitusi medžiaga dėl puikaus šilumos laidumo ir palyginti mažos kainos.
Pelekų dizainas: Daugelyje aušintuvų yra pelekai ar kitos sudėtingos geometrijos. Šie pelekai padidina paviršiaus plotą, veikiamą oro, todėl šiluma greičiau išsisklaido per konvekciją.
Pasyvus ir aktyvus vėsinimas: didžioji dauguma LED šviestuvų naudoja pasyvų vėsinimą (natūrali konvekcija). Aktyvus aušinimas, kuriame naudojami ventiliatoriai ar kiti mechaniniai įrenginiai, paprastai yra skirtas labai specializuotoms didelės galios programoms.
5. PCB ir tvirtinimo korpusas (konstrukciniai komponentai)
Šie komponentai suteikia pagrindą ir apsaugą visai LED sistemai.
PCB (spausdintinės plokštės)
LED lustai montuojami ant PCB. LED apšvietime dažnai naudojamos metalinės šerdies PCB (MCPCB). Šios plokštės turi metalinį pagrindą (dažniausiai aliuminį), kuris suteikia tiesioginį kelią šilumai nukeliauti nuo šviesos diodų iki šilumos kriauklės, derinant elektrinį ryšį su šilumos valdymu. FR4 yra dar viena įprasta PCB medžiaga, nors ji yra mažiau laidi šilumai.
Tvirtinimo korpusas
Korpusas atlieka keletą gyvybiškai svarbių funkcijų:
Apsauga: apsaugo vidinius komponentus nuo dulkių, drėgmės ir fizinio poveikio. Jo ilgaamžiškumas dažnai apibrėžiamas IP (apsaugos nuo įsiskverbimo) įvertinimu, kuris parodo jo sandarumo nuo kietųjų dalelių ir skysčių lygį.
Struktūrinė atrama: Tai suteikia tvirtą rėmą, kad visi komponentai būtų tvirtai pritvirtinti.
Sauga: ji apima elektrinius komponentus ir užtikrina, kad armatūra gali būti saugiai sumontuota.
6. Valdymo sistema (išmaniojo apšvietimo integravimas)
Šiuolaikinės LED apšvietimo sistemos retai būna atskiri įrenginiai. Jie dažnai integruojami į didesnes valdymo sistemas, kad būtų galima žymiai sutaupyti energijos ir sukurti dinamišką, į žmogų orientuotą aplinką.
Kodėl valdikliai yra būtini
Apšvietimo valdikliai įgalina automatizavimą, energijos taupymą pritemdant ir aptikdami užimtumą bei tiksliai valdydami apšvietimo lygį konkrečioms užduotims ar nuotaikoms. Jie statinį šviesos šaltinį paverčia protinga, reaguojančia sistema.
Valdymo komponentai
Jutikliai: judesio jutikliai (PIR arba mikrobangų krosnelė) aptinka buvimą, kad automatiškai įjungtų arba išjungtų apšvietimą. Dienos šviesos arba aplinkos šviesos jutikliai matuoja natūralios šviesos kiekį erdvėje ir atitinkamai sureguliuoja elektrinį apšvietimą. Ši strategija vadinama dienos šviesos derliaus nuėmimu.
Išmanieji apšvietimo protokolai: kaip minėta su tvarkyklėmis, tokie protokolai kaip DALI-2, D4i, Zigbee ir Bluetooth tinklelis leidžia šviestuvams bendrauti tarpusavyje ir su centrinėmis valdymo sistemomis. Visų pirma D4i standartizuoja maitinimo ir duomenų ryšį tarp vairuotojo ir jutiklių viename šviestuve.
Kaip valdikliai veikia su LED tvarkyklėmis
Valdymo sistema siunčia signalą į pritemdomą LED tvarkyklę, kuri vėliau interpretuoja komandą ir sureguliuoja į šviesos diodus tekančią srovę. Ši integracija leidžia atlikti viską nuo paprasto pritemdymo iki sudėtingų, sinchronizuotų scenų visame pastate.
7. Jungtys, laidai ir apsaugos komponentai
Nors dažnai nepaisoma, šie maži komponentai yra būtini siekiant užtikrinti saugumą, patikimumą ir lengvą montavimą.
Jungtys: Neperšlampami ir greitai sujungiami gnybtai užtikrina saugias ir patikimas elektros jungtis, ypač lauke arba drėgnoje aplinkoje.
Laidai: Sistemoje naudojami specialūs žemos ir aukštos įtampos kabeliai, skirti naudoti.
Apsaugos komponentai: Apsaugos nuo viršįtampių įtaisai (SPD) apsaugo šviestuvą nuo įtampos šuolių. Saugikliai, tinkamas įžeminimas ir izoliacija suteikia papildomų elektros saugos sluoksnių.
Kaip LED apšvietimo sistemos komponentai veikia kartu
LED apšvietimo sistemos veikimas yra vientisas, nuoseklus srautas:
Maitinimo konvertavimas: LED tvarkyklė paima kintamosios srovės maitinimą ir paverčia ją žemos įtampos nuolatine srove.
Srovės reguliavimas: vairuotojas tiekia stabilią, tiksliai valdomą srovę į LED modulį.
Šviesos išvestis: šviesos diodai skleidžia šviesą, kai įjungiami.
Šilumos valdymas: kai šviesos diodai skleidžia šviesą, šilumos kriauklė nuolat atitraukia šiluminę energiją nuo lustų.
Optinis formavimas: lęšiai, atšvaitai ir difuzoriai sugeria neapdorotą šviesą ir formuoja ją į valdomą, naudingą ir patogų spindulį.
Išmanusis valdymas: valdymo sistema siunčia signalus vairuotojui, leidžiantį pritemdyti, derinti spalvas arba automatiškai reaguoti pagal jutiklio įvestį.
Šių komponentų kokybė ir sinergija lemia sistemos sėkmę. Didelio efektyvumo LED modulis yra švaistomas, jei suporuotas su neefektyvia tvarkykle. Ilgaamžis LED lustas per anksti suges, jei jo šilumos kriaukle bus netinkama. Tikras našumas atsiranda dėl gerai suprojektuotos sistemos, kurioje kiekviena dalis yra optimizuota veikti kartu.
DUK
Koks yra svarbiausias LED apšvietimo sistemos komponentas?
Nors kiekvienas komponentas yra būtinas, didžiausią įtaką šviestuvo tarnavimo laikui ir patikimumui turi LED tvarkyklė ir šilumos valdymo sistema (šilumos šalinimo sistema). Aukštos kokybės tvarkyklė apsaugo šviesos diodus nuo elektros įtampų, o efektyvus aušintuvas apsaugo juos nuo terminio skilimo. Bet kurio iš jų gedimas dažnai sukelia visos įrangos gedimą.
Kodėl LED lemputėms reikia vairuotojo?
Šviesos diodai yra žemos įtampos, nuolatinės srovės įrenginiai. Kadangi standartiniai elektros lizdai tiekia aukštos įtampos kintamosios srovės maitinimą, reikalinga tvarkyklė, kuri konvertuotų maitinimą į tinkamą formatą. Vairuotojas taip pat reguliuoja srovę, kuri neleidžia šviesos diodams gauti per daug energijos ir perdegti dėl reiškinio, vadinamo terminiu bėgimu.
Kuo skiriasi nuolatinė srovė ir nuolatinė įtampa?
Nuolatinės srovės tvarkyklė tiekia fiksuotą amperą (mA) ir keičia įtampą, kad atitiktų šviesos diodo poreikius. Tai yra tinkamiausias būdas maitinti didelės galios šviesos diodus. Nuolatinės įtampos tvarkyklė tiekia fiksuotą įtampą (pvz., 12 V arba 24 V) ir naudojama LED gaminiams, pvz., juostiniams šviestuvams, kurie turi savo srovės ribojimo rezistorius.
Kaip šilumos kriauklė prailgina LED tarnavimo laiką?
Šiluma yra pagrindinis šviesos diodo priešas. Šilumos kriauklė yra pagaminta iš šilumai laidžios medžiagos, pavyzdžiui, aliuminio, kuri atitraukia šilumą nuo jautraus LED lusto ir išsklaido ją į orą. Laikydamas šviesos diodą vėsų, aušintuvas žymiai sulėtina liumenų nusidėvėjimą ir apsaugo nuo ankstyvo gedimo, taip pailgindamas jo naudojimo laiką.
Kokią valdymo sistemą turėčiau pasirinkti išmaniajam apšvietimui?
Pasirinkimas priklauso nuo jūsų poreikių. Kad būtų paprasta pritemdyti viename kambaryje, gali pakakti 0–10 V arba belaidžio „Bluetooth“ sistemos. Dideliam komerciniam pastatui, kuriam reikalingas pažangus valdymas, stebėjimas ir lankstumas, skaitmeninė sistema, tokia kaip DALI-2, dažnai yra geriausias pasirinkimas.
Šiuolaikinio apšvietimo pagrindas
Didelio našumo LED apšvietimo sistema liudija apgalvotą inžineriją, kurioje kiekvienas komponentas atlieka gyvybiškai svarbų vaidmenį. Nuo šviesą skleidžiančio lusto iki apsauginio korpuso kiekviena dalis prisideda prie bendro armatūros efektyvumo, patikimumo ir šviesos kokybės.
Vertindami apšvietimo sprendimus atsižvelkite į pagrindines specifikacijas. Atkreipkite dėmesį į LED tvarkyklės kokybę, šilumos valdymo sistemos dizainą ir optikos pasirinkimą. Tai yra komponentai, kurie atskiria vidutinį gaminį nuo investicinio lygio šviestuvo, kuris ateinančiais metais bus išskirtinis. Suprasdami, kaip šios dalys veikia kartu, galite drąsiai pasirinkti apšvietimo sistemas, kurios yra ne tik galingos ir efektyvios, bet ir ilgaamžės.
