เทคโนโลยี LED ได้เปลี่ยนอุตสาหกรรมแสงสว่างให้พลังงานที่ประหยัดพลังงานยาวนานและส่องสว่างคุณภาพสูงสำหรับการใช้งานที่อยู่อาศัยเชิงพาณิชย์และอุตสาหกรรม หัวใจสำคัญของระบบไฟ LED ทุกระบบคือแหล่งจ่ายไฟของไดรเวอร์ LED ซึ่งทำให้มั่นใจได้ว่า LED ทำงานได้อย่างดีที่สุดและยืดอายุการใช้งาน บทความนี้นำเสนอส่วนประกอบและฟังก์ชั่นที่สำคัญของแหล่งจ่ายไฟไดรเวอร์ LED ให้ข้อมูลเชิงลึกที่เป็นประโยชน์สำหรับการเลือกไดรเวอร์ที่เหมาะสมและบำรุงรักษาระบบไฟ LED ของคุณ
แหล่งจ่ายไฟไดรเวอร์ LED คืออะไร?
แหล่งจ่ายไฟของไดรเวอร์ LED เป็นส่วนประกอบที่สำคัญที่ควบคุมแรงดันไฟฟ้าและกระแสไฟฟ้าที่ส่งมอบให้กับไฟ LED ซึ่งแตกต่างจากหลอดไส้แบบดั้งเดิม LED นั้นต้องการการควบคุมพลังงานที่แม่นยำในการทำงานอย่างมีประสิทธิภาพและหลีกเลี่ยงความเสียหายจากแรงดันไฟฟ้าและความผันผวนของกระแส ไดรเวอร์ LED ทำหน้าที่เป็น 'Heart ' ของหลอดไฟ LED เพื่อให้มั่นใจว่าแหล่งจ่ายไฟที่มั่นคงและสม่ำเสมอ
ความแตกต่างระหว่างไดรเวอร์ LED และหม้อแปลงแบบดั้งเดิม
หม้อแปลงแบบดั้งเดิมได้รับการออกแบบมาเพื่อก้าวขึ้นหรือลดระดับแรงดันไฟฟ้า แต่พวกเขาไม่ได้ให้กฎระเบียบในปัจจุบันที่แม่นยำที่ LED ต้องการ ในทางกลับกันไดรเวอร์ LED ได้รับการออกแบบมาโดยเฉพาะเพื่อส่งกระแสคงที่หรือแรงดันไฟฟ้าคงที่ขึ้นอยู่กับข้อกำหนด LED ความแม่นยำนี้มีความสำคัญต่อการรักษาความสว่างและอายุยืนของ LED
ขั้นตอนการทำงานที่สำคัญของไดรเวอร์ LED
ขั้นตอนการป้อนข้อมูล
ขั้นตอนการป้อนข้อมูลของไดรเวอร์ LED ได้รับพลังงาน AC จากแหล่งจ่ายไฟหลักโดยทั่วไปตั้งแต่ 120V ถึง 277V ฟิวส์และตัวกรอง EMI เป็นส่วนประกอบที่จำเป็นในขั้นตอนนี้ปกป้องผู้ขับขี่จากแรงดันไฟฟ้าแหลมและเสถียรภาพกำลังอินพุต
วงจรเรียงกระแสและตัวกรอง
วงจรเรียงกระแสจะแปลงแรงดันไฟฟ้าอินพุต AC เป็นแรงดันไฟฟ้า DC โดยใช้ไดโอด ตัวเก็บประจุจะถูกนำมาใช้เพื่อทำให้แรงดันไฟฟ้า DC เป็นจังหวะราบรื่นทำให้มั่นใจได้ว่าแหล่งจ่ายไฟที่เสถียรสำหรับขั้นตอนต่อไป
การแก้ไขปัจจัยพลังงาน (PFC)
Power Factor Correction (PFC) เป็นขั้นตอนสำคัญในไดรเวอร์ LED ที่ทันสมัย PFC ปรับปรุงประสิทธิภาพของระบบไฟฟ้าโดยการทำให้มั่นใจว่าใช้พลังงานจากแหล่งจ่ายไฟหลักได้อย่างมีประสิทธิภาพ สิ่งนี้จะช่วยลดการสูญเสียพลังงานและเพิ่มประสิทธิภาพของระบบโดยรวม
สลับแปลง
ขั้นตอนการแปลงสลับนั้นเกี่ยวข้องกับทรานซิสเตอร์ความถี่สูง (เช่น MOSFETS หรือ IGBTS) ที่สร้างสัญญาณ AC ความถี่สูง สัญญาณนี้จะถูกแปลงโดยใช้หม้อแปลงตัวเหนี่ยวนำและตัวเก็บประจุเพื่อควบคุมแรงดันไฟฟ้าและกระแสไฟฟ้า
ขั้นตอนการส่งออกทำให้มั่นใจได้ว่าไฟ LED จะได้รับกระแสที่สอดคล้องกัน ตัวเก็บประจุเอาท์พุทจะทำให้แรงดันไฟฟ้าที่เหลืออยู่หรือความผันผวนในปัจจุบันทำให้แหล่งจ่ายไฟที่เสถียรแก่ LED
วงจรป้องกัน
วงจรการป้องกันเป็นสิ่งจำเป็นสำหรับการป้องกันความเสียหายต่อไฟ LED กลไกการป้องกันความร้อนและการป้องกันความร้อนมากเกินไปทำให้มั่นใจได้ว่า LED ทำงานภายในขอบเขตที่ปลอดภัยซึ่งยืดอายุการใช้งานของพวกเขา
การควบคุมการหรี่แสง (ไม่บังคับ)
การควบคุมการหรี่แสงเป็นคุณสมบัติเสริมในไดรเวอร์ LED บางตัวซึ่งช่วยให้สามารถปรับระดับความสว่างได้ การหรี่แสงสามารถทำได้ผ่านการหรี่แสงแบบอะนาล็อกการหรี่แสง PWM หรืออินเทอร์เฟซดิจิตอลเช่น DALI คุณลักษณะนี้ช่วยเพิ่มประสบการณ์ผู้ใช้และมีส่วนช่วยในการประหยัดพลังงานโดยการลดการใช้พลังงานเมื่อไม่จำเป็นต้องมีความสว่างอย่างเต็มที่
การเลือกไดรเวอร์ LED ที่เหมาะสมเป็นขั้นตอนสำคัญในการรับรองประสิทธิภาพที่ดีที่สุดและอายุการใช้งานที่ยาวนานของระบบไฟ LED ของคุณ กระบวนการนี้เกี่ยวข้องกับการพิจารณาที่สำคัญหลายประการซึ่งอาจส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพและความน่าเชื่อถือของการตั้งค่าของคุณ นี่คือคำแนะนำโดยละเอียดเพื่อช่วยให้คุณตัดสินใจอย่างชาญฉลาด
กำหนดข้อกำหนดพลังงาน LED และแรงดันไฟฟ้าทั้งหมด
ขั้นตอนแรกในการเลือกไดรเวอร์ LED คือการคำนวณความต้องการพลังงานทั้งหมดและแรงดันไฟฟ้าของระบบ LED ของคุณอย่างแม่นยำ สิ่งนี้เกี่ยวข้องกับการทำความเข้าใจข้อกำหนดของไฟ LED ของคุณรวมถึงแรงดันไปข้างหน้า (VF) และกระแสไปข้างหน้า (ถ้า) ด้วยการคูณแรงดันไปข้างหน้าด้วยกระแสไปข้างหน้าคุณสามารถกำหนดปริมาณการใช้พลังงานของ LED แต่ละตัว ตัวอย่างเช่นหาก LED มีแรงดันไปข้างหน้า 3.5V และกระแสไปข้างหน้า 0.35A การใช้พลังงานคือ 1.225W (3.5V x 0.35A)
เมื่อต้องรับมือกับ LED หลายตัวโดยเฉพาะอย่างยิ่งในอาร์เรย์หรือแถบคุณจะต้องสรุปความต้องการพลังงานของ LED ทั้งหมดเพื่อรับการใช้พลังงานทั้งหมด พลังงานทั้งหมดนี้จะช่วยให้คุณเลือกไดรเวอร์ที่สามารถจ่ายพลังงานที่จำเป็นได้โดยไม่ต้องใช้งานมากเกินไป การใช้งานมากเกินไปไดรเวอร์สามารถนำไปสู่ประสิทธิภาพที่ลดลงความร้อนสูงเกินไปและความล้มเหลวก่อนวัยอันควร ดังนั้นจึงจำเป็นที่จะต้องเลือกไดรเวอร์ที่มีการจัดอันดับพลังงานที่ตรงกับหรือเกินความต้องการพลังงานทั้งหมดของระบบ LED ของคุณ
เลือกระหว่างไดรเวอร์แรงดันไฟฟ้าคงที่กับกระแสคงที่
ประเภทของไดรเวอร์ LED ที่คุณต้องการขึ้นอยู่กับข้อกำหนดเฉพาะของระบบ LED ของคุณ มีสองประเภทหลักของไดรเวอร์ LED: แรงดันไฟฟ้าคงที่และแรงดันคงที่
ไดรเวอร์ปัจจุบันคงที่: ไดรเวอร์เหล่านี้ได้รับการออกแบบมาเพื่อให้กระแสคงที่และสอดคล้องกับ LED โดยไม่คำนึงถึงการเปลี่ยนแปลงของโหลดหรือแรงดันไฟฟ้า เหมาะสำหรับ LED และอาร์เรย์ที่มีกำลังสูงซึ่งการรักษากระแสคงที่เป็นสิ่งสำคัญสำหรับประสิทธิภาพที่ดีที่สุด ในแอปพลิเคชันเช่นแสงอุตสาหกรรมที่มี LED หลายตัวเชื่อมต่อเป็นอนุกรมหรือขนานไดรเวอร์ปัจจุบันคงที่ตรวจสอบให้แน่ใจว่า LED แต่ละตัวได้รับกระแสไฟฟ้าจำนวนเท่ากันส่งผลให้เกิดความสว่างสม่ำเสมอและการทำงานที่มีประสิทธิภาพ โดยการควบคุมกระแสไฟฟ้าไดรเวอร์เหล่านี้ยังช่วยป้องกันการหลบหนีความร้อนซึ่งเป็นปัญหาทั่วไปในการตั้งค่า LED พลังงานสูง
ไดรเวอร์แรงดันไฟฟ้าคงที่: ไดรเวอร์เหล่านี้จะรักษาแรงดันเอาต์พุตคงที่ในขณะที่อนุญาตให้กระแสแตกต่างกันไปตามโหลด พวกเขาเหมาะสมที่สุดสำหรับแถบ LED หรือไฟ LED แรงดันคงที่ซึ่งความต้องการแรงดันไฟฟ้ายังคงที่ ยกตัวอย่างเช่นแถบ LED ตกแต่งมักจะต้องใช้แรงดันไฟฟ้าคงที่เพื่อให้แน่ใจว่ามีความสว่างที่สอดคล้องกันตลอดความยาวทั้งหมดของแถบ ไดรเวอร์แรงดันไฟฟ้าคงที่มักใช้ในแอปพลิเคชัน LED สีเดียวซึ่งโฟกัสอยู่ที่การรักษาแรงดันไฟฟ้าที่เสถียรแทนที่จะควบคุมกระแสไฟฟ้า
การทำความเข้าใจกับความต้องการเฉพาะของระบบ LED ของคุณจะช่วยให้คุณเลือกประเภทไดรเวอร์ที่เหมาะสม อ้างถึงข้อกำหนดของผู้ผลิตเสมอเพื่อตรวจสอบว่าไฟ LED ของคุณต้องการปริมาณแรงดันไฟฟ้าคงที่หรือค่าคงที่หรือไม่
พิจารณาปัจจัยด้านสิ่งแวดล้อม
สภาพแวดล้อมมีบทบาทสำคัญในประสิทธิภาพและอายุการใช้งานของไดรเวอร์ LED ปัจจัยต่าง ๆ เช่นอุณหภูมิความชื้นและระดับฝุ่นอาจส่งผลกระทบต่อประสิทธิภาพและความน่าเชื่อถือของผู้ขับขี่ ดังนั้นจึงจำเป็นที่จะต้องเลือกไดรเวอร์ที่เหมาะสมกับสภาพแวดล้อมเฉพาะที่จะใช้
อุณหภูมิ: อุณหภูมิสูงสามารถลดประสิทธิภาพและอายุการใช้งานของไดรเวอร์ LED ไดรเวอร์ที่มีกลไกการระบายความร้อนในตัวเช่น Sinks Heat Sinks หรือพัดลมเป็นสิ่งจำเป็นสำหรับการติดตั้งในสภาพแวดล้อมที่อุณหภูมิสูง นอกจากนี้ตรวจสอบให้แน่ใจว่ามีการติดตั้งไดรเวอร์ในสถานที่ที่มีการระบายอากาศเพียงพอเพื่อป้องกันความร้อนสูงเกินไป
ความชื้น: ความชื้นสามารถนำไปสู่การกัดกร่อนและปัญหาอื่น ๆ ที่อาจส่งผลกระทบต่อประสิทธิภาพของผู้ขับขี่ สำหรับการติดตั้งในสภาพแวดล้อมที่ชื้นหรือชื้นเลือกไดรเวอร์ที่มีการจัดอันดับ IP ที่เหมาะสม การจัดอันดับ IP ระบุระดับการป้องกันที่ได้รับจากสิ่งที่แนบมาของผู้ขับขี่ต่อฝุ่นความชื้นและปัจจัยด้านสิ่งแวดล้อมอื่น ๆ ตัวอย่างเช่นไดรเวอร์ที่ได้รับการจัดอันดับ IP65 ได้รับการปกป้องจากการเข้าฝุ่นและไอพ่นน้ำแรงดันต่ำทำให้เหมาะสำหรับการใช้งานกลางแจ้ง
ระดับฝุ่น: ฝุ่นสามารถสะสมบนส่วนประกอบของคนขับซึ่งนำไปสู่ประสิทธิภาพที่ลดลงและความเสียหายที่อาจเกิดขึ้น ไดรเวอร์ที่มีการจัดอันดับ IP ที่สูงขึ้นให้การป้องกันที่ดีขึ้นจากการเข้าฝุ่นเพื่อให้มั่นใจว่าการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่เต็มไปด้วยฝุ่น
คำถามที่พบบ่อย
LED สามารถทำงานได้โดยตรงกับพลังงาน AC หรือไม่?
LED ส่วนใหญ่ได้รับการออกแบบให้ทำงานกับพลังงาน DC และต้องการไดรเวอร์ในการแปลงพลังงาน AC เป็น DC การทำงานของ AC โดยตรงอาจทำให้เกิดการกะพริบและประสิทธิภาพที่ลดลง
ไดรเวอร์สามารถรองรับ LED ได้กี่ตัว?
จำนวนไฟ LED ที่ผู้ขับขี่สามารถรองรับขึ้นอยู่กับการจัดอันดับพลังงานของผู้ขับขี่และความต้องการพลังงานของ LED ตรวจสอบให้แน่ใจว่ากำลังการผลิตของผู้ขับขี่ตรงกับกำลังทั้งหมดของไฟ LED

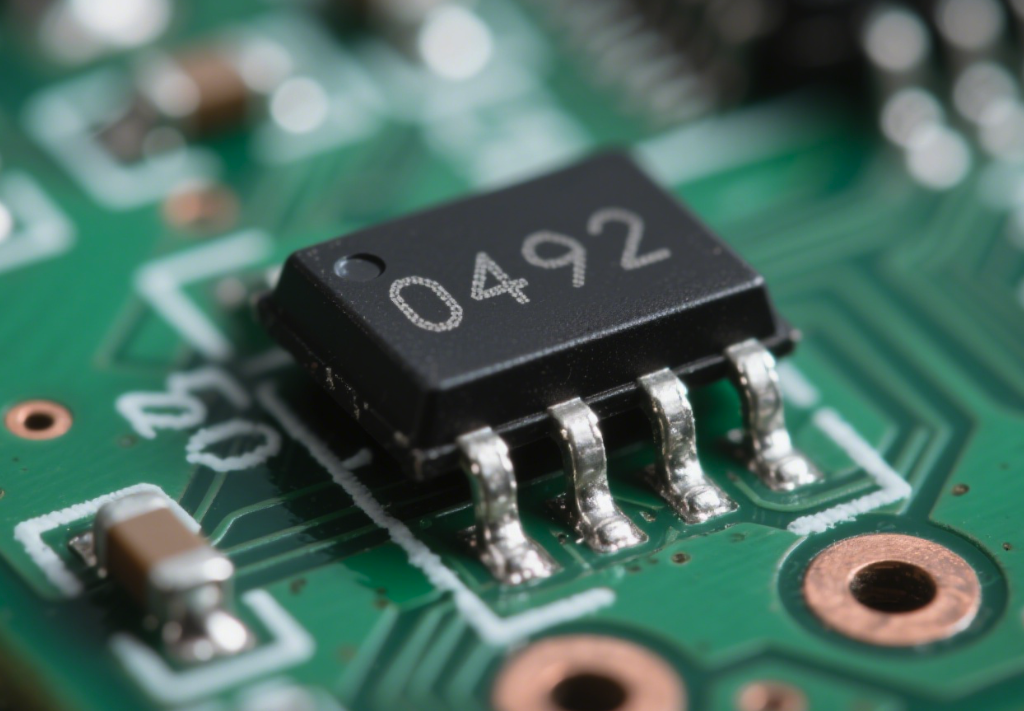

IC ไดรเวอร์ LED และบทบาทของมันคืออะไร?
ไดรเวอร์ LED IC เป็นวงจรรวมที่ควบคุมแรงดันไฟฟ้าและกระแสไฟฟ้าที่ส่งไปยัง LED มันให้ฟังก์ชั่นการป้องกันที่จำเป็นและทำให้มั่นใจได้ว่าการทำงานที่มั่นคง
บทสรุป
แหล่งจ่ายไฟของไดรเวอร์ LED เป็นสิ่งจำเป็นสำหรับการรักษาประสิทธิภาพประสิทธิภาพและอายุยืนของ ระบบไฟ LED การทำความเข้าใจกับส่วนประกอบและฟังก์ชั่นของไดรเวอร์ LED ช่วยในการเลือกไดรเวอร์ที่เหมาะสมสำหรับความต้องการเฉพาะของคุณ ด้วยการเลือกไดรเวอร์ที่มีคุณภาพสูงและหลังจากการติดตั้งและการบำรุงรักษาที่เหมาะสมคุณสามารถมั่นใจได้ว่าโซลูชั่นแสงที่ยาวนานและมีประสิทธิภาพ สำหรับโซลูชั่นไดรเวอร์ LED ที่เชื่อถือได้และขั้นสูงให้พิจารณาผลิตภัณฑ์จากผู้ผลิตชั้นนำเช่น Zhuhai Shengchang Electronics Co. , Ltd.ซึ่งมีตัวเลือกที่หลากหลายที่เหมาะกับแอปพลิเคชันต่างๆ
