لا يفوز تعتيم PWM ولا CCR في كل حالة. تعتمد الطريقة الأفضل على طلبك. تغطي هذه المقارنة بين تعتيم pwm وccr الوميض والكفاءة واستقرار اللون والتكلفة والتوافق. يمكنك أيضًا الحصول على دليل عملي للقرار في النهاية.
يقوم PWM بتشغيل وإيقاف تشغيل LED بتردد عالٍ، بينما يعمل CCR (تخفيض التيار المستمر) على تقليل تيار LED بشكل مستمر. بالنسبة لمشغل LED القابل للتعتيم، يؤثر الاختيار بين PWM وCCR على أداء الوميض، واستقرار اللون، وعمق التعتيم، والسلوك الحراري، وتوافق النظام.
ولا تعتبر أي من الطريقتين أفضل على المستوى العالمي. يعتمد أسلوب التعتيم الصحيح على حمل LED ونطاق التعتيم المطلوب وطريقة التحكم وبيئة الإضاءة ومتطلبات التطبيق. بعض المساحات لا تحتاج إلى وميض للكاميرات والعينين. يحتاج البعض الآخر إلى تعتيم عميق بميزانية محدودة. إجابتك تكمن في تلك التفاصيل، وليس في فائز واحد.
جدول المحتويات
تبديل
الوجبات السريعة الرئيسية
يعمل تعتيم PWM على تشغيل وإيقاف مصابيح LED بسرعة كبيرة، بينما يعمل تعتيم CCR على تقليل تدفق الكهرباء بطريقة سلسة.
يمكن أن يؤدي تعتيم PWM إلى تعديل الضوء المؤقت، بينما يوفر CCR بشكل عام تعديلًا أقل من طريقة التعتيم نفسها. ومع ذلك، يعتمد أداء الوميض الإجمالي على التصميم الكامل لبرنامج تشغيل LED.
يؤدي تعتيم PWM إلى الحفاظ على اللون كما هو، لكن تعتيم CCR قد يجعل اللون أكثر دفئًا أثناء تعتيمك.
تكلف برامج تشغيل PWM أقل وتعمل مع العديد من وحدات التحكم، لكن محركات CCR تحتاج إلى المزيد من الأجزاء والتحكم في الحرارة.
اختر CCR للأماكن الحساسة للوميض، مثل المستشفيات. يمكنك أيضًا اختياره للمهام التي يكون فيها اللون مهمًا، مثل الاستوديوهات.
استخدم PWM للمشروعات منخفضة التكلفة أو عندما تحتاج إلى سطوع منخفض جدًا أقل من 10%.
تجمع برامج التشغيل الهجينة بين الطريقتين لخفض الوميض وتعزيز نطاق التعتيم.
تأكد دائمًا من أن جهاز التعتيم الخاص بك يعمل مع برنامج تشغيل LED لتجنب الوميض أو الطنين باستخدام مخفتات TRIAC القديمة.

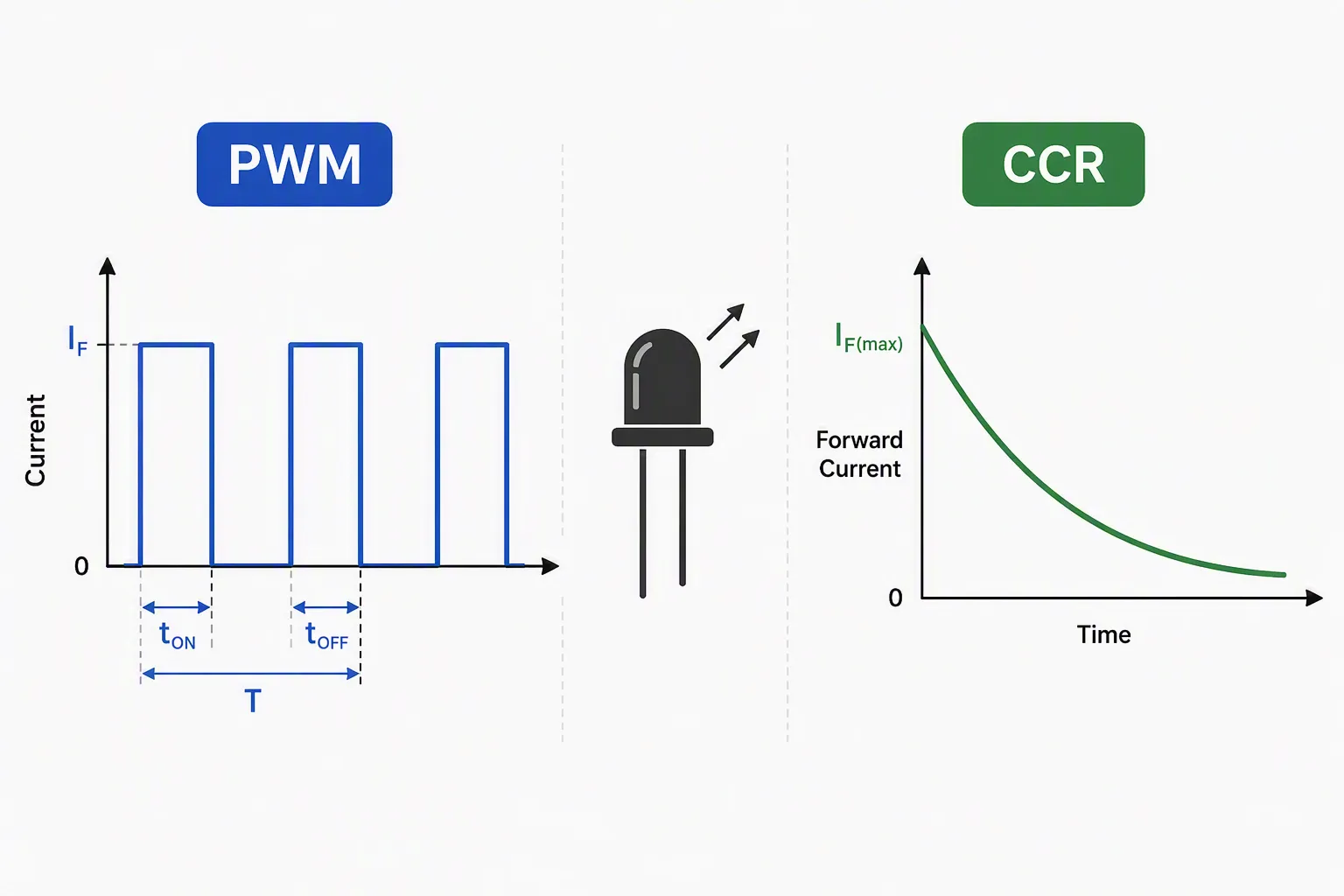

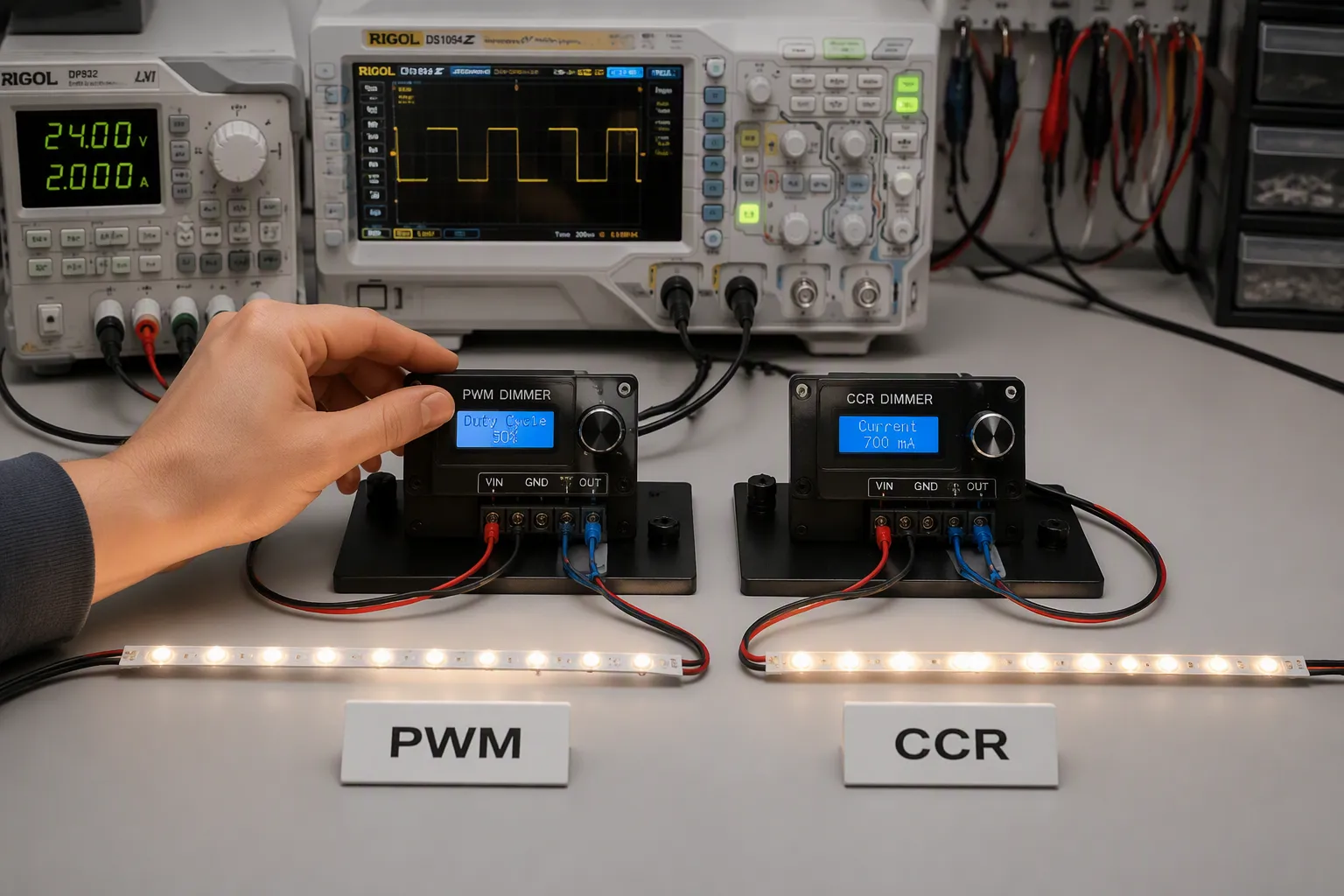

كيف يعمل تعتيم PWM وCCR
أساسيات تعتيم PWM
يشير تعتيم PWM إلى تعديل عرض النبضة. يقوم بتشغيل وإيقاف مؤشر LED بتردد محدد. يتحكم السائق في مدة بقاء مؤشر LED قيد التشغيل في كل دورة. ويسمى هذا الجزء في الوقت المحدد بدورة العمل. تعني دورة التشغيل بنسبة 50% أن مؤشر LED يعمل لمدة نصف كل دورة. تمزج عينك هذا التحول السريع إلى مستوى سطوع ثابت. تحدد دورة العمل مستوى السطوع هذا.
مراقبة دورة العمل
العلاقة بين دورة العمل والسطوع المتصور ليست خطية. تتفاعل الرؤية البشرية مع الضوء بطريقة غير خطية. تبدو دورات الخدمة المنخفضة مشرقة جدًا بالفعل. ويوضح الجدول أدناه هذا التأثير.
لا يؤدي المسح المباشر لدورة العمل من 0% إلى 100% إلى زيادة مباشرة في السطوع المدرك. في دورة التشغيل بنسبة 5%، يتجاوز السطوع المدرك 20% من الحد الأقصى. عند دورة عمل تبلغ 20%، تصل إلى ما يقرب من 50% من الحد الأقصى. يعمل تصحيح جاما على إصلاح عدم التطابق هذا. ويستخدم معكوس منحنى السطوع المتصور. قيمة جاما المشتركة هي 2.2. للحصول على نصف السطوع، تكون دورة التشغيل 0.5^2.2، أي ما يعادل حوالي 21.76%.
تشغيل/إيقاف التبديل
لا يصل مؤشر LED الموجود في دائرة تعتيم PWM أبدًا إلى مستوى تيار جزئي. يعمل بتيار كامل أو تيار صفر. يعمل إجراء التشغيل/الإيقاف هذا على إبقاء مؤشر LED عند نقطة التشغيل المقدرة أثناء التشغيل. يظل تردد التبديل مرتفعًا بدرجة كافية بحيث لا ترى النبضات الفردية. ترى فقط متوسط إخراج الضوء. هذا التصميم يجعل من السهل التحكم في تعتيم PWM باستخدام الإشارات الرقمية.
أساسيات التعتيم CCR
يأخذ تعتيم CCR، والذي يُطلق عليه أيضًا تقليل التيار المستمر أو التعتيم التناظري، مسارًا مختلفًا. ال يحافظ سائق LED على الجهد الأمامي ثابتًا ويخفض التيار الأمامي بدلاً من ذلك. تعتمد شدة الإضاءة على التيار الأمامي، وهذا الارتباط خطي تقريبًا. يمكنك تعتيم المصباح عن طريق إدارة التيار، وليس عن طريق قطع الإشارة.
تخفيض التيار الخطي
في حالة التعتيم المستمر لتخفيض التيار، يقوم السائق بتخفيض التيار المرسل إلى المصباح بشكل ثابت. يتغير التيار الأمامي مع مستوى التعتيم بطريقة سلسة وثابتة. لا تحدث أي أحداث التبديل. يتبع خرج الضوء التيار لأسفل في منحنى بطيء. لا ينصح بهذه الطريقة أدناه 10% يعتم . في حالة التيارات المنخفضة جدًا، تعمل مصابيح LED بشكل سيئ وتُظهر ناتج ضوء غير متوقع. يمكن أن تتسبب تيارات المحرك المنخفضة أيضًا في حدوث اختلافات في اللون.
يعتم السعة
يؤدي تعتيم السعة إلى تغيير ارتفاع شكل الموجة الحالية بدلاً من عرضه. يبقى الصمام طوال الوقت. يتقلص اتساع الإخراج الخاص به عندما تصبح خافتًا. تناسب هذه العملية الثابتة التطبيقات التي تحتاج إلى مصدر ضوء نظيف وثابت. تظل إضاءة LED ثابتة في الطيف لأن تيار القيادة يبقى فوق منطقة التيار المنخفض غير المستقرة.
الاختلافات التشغيلية الأساسية
التبديل مقابل الخطي
يستخدم تعتيم PWM تنظيم التبديل. يقوم برنامج التشغيل LED بتشغيل وإيقاف الإخراج بسرعة. يستخدم CCR التنظيم الخطي. يقوم برنامج التشغيل LED بضبط المستوى الحالي بشكل ثابت. التبديل يجعل الإخراج نابض. التنظيم الخطي يجعل الناتج ثابتًا. هذا الاختلاف الوحيد هو الذي يدفع معظم المفاضلات بين الطريقتين.
تصميم دائرة السائق
قد يدعم المصباح الخافت PWM أو CCR، ولكن ليس كلاهما دائمًا. تحتاج برامج تشغيل تعتيم PWM إلى مرحلة تبديل ووحدة تحكم تحدد دورة العمل. تحتاج برامج تشغيل CCR إلى مرحلة تنظيم خطية تقوم بضبط التيار دون التبديل. تختلف طوبولوجيا الدائرتين في عدد المكونات وملف الحرارة وواجهة التحكم. وبالتالي فإن اختيارك لطريقة التعتيم يشكل الكل تصميم محرك LED ، وليس فقط إشارة التحكم.
وميض في PWM مقابل يعتم CCR
وميض يعتم PWM
رؤية منخفضة التردد
يعمل تعتيم PWM على تشغيل وإيقاف تشغيل مؤشر LED الخاص بك عدة مرات في كل ثانية. يتم تشغيل تعديل عرض النبض عادةً بين 100 هرتز و 400 هرتز . قد ترى عينك هذا التحول على شكل وميض، خاصة عند حافة رؤيتك. تُحدث الترددات الأقل من 80 هرتز تغييرات خفيفة يمكن للأشخاص الواقفين ملاحظتها بسهولة. النطاق من 15 إلى 20 هرتز يسبب الوميض الذي تلاحظه أكثر من غيره. أقل من 70 هرتز ، يجعل الوميض من الصعب قراءة النص ورؤية التفاصيل الدقيقة. أوضح أحد القراء المشكلة بوضوح:
قد تعتقد أن معدل التبديل الأسرع يعمل على إصلاح كل شيء. لا. يمكن للناس رؤية القطع الأثرية الوامضة في 500 هرتز . يمكن رؤية الوميض بترددات تصل إلى 2000 هرتز أثناء حركات العين السريعة. عادة ما يحدث التأثير الاصطرابي بين 80 و 2000 هرتز. بالنسبة لبعض الناس، يصل إلى 10000 هرتز. يقترح الباحثون ترددات أعلى من 3000 هرتز لتجنب التأثيرات على الجسم. تدفع هذه العتبة معظم برامج تشغيل PWM القياسية خارج نطاق التعتيم الآمن للوميض.
عملية خالية من وميض CCR
لا يوجد تبديل الأحداث
يؤدي التعتيم المستمر للتيار إلى إيقاف هذه المشكلة من مصدرها. يقوم السائق بخفض العرض الحالي بدلاً من تشغيل الضوء وإطفائه. لا يتحول مؤشر LED الخاص بك بسرعة أبدًا، لذا يظل الإخراج سلسًا بمرور الوقت بدلاً من أن يكون نابضًا. عدم وجود أحداث تبديل يعني عدم وجود نطاقات وميض ولا توجد أعمال اصطرابية. يمنح هذا التدفق الحالي الثابت CCR فوزًا واضحًا في أداء الوميض.
استخدام الفيديو والكاميرا
تظهر الكاميرات وميضًا تفتقده عيناك. يلتقط المصراع المتداول نمط تعديل الضوء على شكل أشرطة عبر الإطار. يقوم CCR بإزالة هذه القطعة الأثرية لأن خرج الضوء لا ينبض أبدًا. تعتمد البيئات المتطورة الخالية من الوميض ، مثل الإضاءة الطبية وإضاءة التصوير الفوتوغرافي، على هذا النهج. كما يساعد التعرض للإضاءة لفترة طويلة، حيث ينخفض الضغط البصري عندما يظل المصدر ثابتًا.
عوامل حساسية الوميض
حدود الإدراك البشري
تعتمد حساسيتك للوميض على عدة أشياء. كثافة الضوء مهمة: يرتفع تردد الوميض الحرج مع السطوع، من 22 إلى 25 هرتز عند مستويات الإضاءة المنخفضة حتى 90 هرتز عند الشدة الأعلى. لعرض الصور المتحركة، عادةً ما تكون عتبة اندماج الوميض البشري موجودة بين 48 و60 هرتز . حتى الوميض غير المرئي الذي يتجاوز عتبة إدراكك الواعي يمكن أن يسبب آثارًا صحية سيئة واستجابات للضغط النفسي.
احتياجات رؤية الآلة
ترى المعدات بشكل مختلف عما تفعله أنت. تعطي قياسات مخطط كهربية الشبكية قيم تردد وميض حرجة أعلى من الدراسات القائمة على السلوك، والتي تظهر إدراكًا غير واعي فوق عتبات الوعي. تصل الطيور إلى عتبات أعلى بكثير من البشر. إذا كان الإعداد الخاص بك يتضمن كاميرات أو أجهزة استشعار أو فحصًا آليًا، فتعامل مع الوميض باعتباره مشكلة في رؤية الآلة، وليس مجرد مشكلة تتعلق براحة الإنسان.
كفاءة طرق تعتيم محرك LED
كفاءة PWM عند التعتيم المنخفض
تقليل الخسائر في الوقت المحدد
يعمل تعتيم PWM على إبقاء مؤشر LED بكامل تياره أثناء كل نبضة. تبقى خسائر التوصيل منخفضة لأن يقضي برنامج تشغيل LED وقتًا أقل في توصيل الطاقة أثناء تعتيمها. تعني دورة التشغيل بنسبة 20% أن LED يعمل لمدة خمس كل دورة فقط. تظل خسائر التبديل كما هي تقريبًا، لذا ينخفض إجمالي الخسائر مع انخفاض السطوع. وهذا يمنح تعتيم PWM فوزًا واضحًا في الكفاءة عند مستويات التعتيم المنخفضة. غالبًا ما تبدأ هنا مقارنة التعتيم PWM مقابل CCR، لأن الكفاءة عند المخرجات المنخفضة هي ما يفصل بين الطريقتين.
التشغيل الحالي المستقر
يعمل مؤشر LED الموجود في دائرة تعتيم PWM دائمًا عند التيار المقدر له. يحافظ هذا التيار الثابت على عمل مؤشر LED في نطاقه الأكثر كفاءة. يمكنك تجنب الكفاءة الضعيفة التي تأتي من تشغيل مصباح LED بتيارات منخفضة جدًا. وبالتالي، توفر محركات تعتيم PWM أداءً قويًا عبر نطاق تعتيم واسع. تتجنب طريقة التعتيم هذه أيضًا تغير اللون الذي يمكن أن يظهر عندما ينخفض التيار بدرجة منخفضة جدًا.
كفاءة CCR عند التعتيم المنخفض
زيادة خسائر السائق
يعمل تعتيم CCR على تقليل التيار عبر LED. يتعين على برنامج تشغيل LED إسقاط الجهد الإضافي عبر مرحلة التنظيم الخطي. يتحول هذا الجهد الضائع إلى حرارة. كلما خفتت بشكل أعمق، يصبح انخفاض الجهد عبر السائق أكبر. ترتفع خسائر السائق بشكل حاد عند مستويات التعتيم المنخفضة. وهذا يجعل تعتيم CCR أقل كفاءة من تعتيم PWM في تطبيقات التعتيم العميق. يظل أداء الوميض لـ CCR ممتازًا، لكن الكفاءة تتأثر بشدة.
توليد الحرارة
تخلق الحرارة الناتجة عن التنظيم الخطي مشكلة تصميم حقيقية. أنت بحاجة إلى مبددات حرارة أكبر والمزيد من الإدارة الحرارية. تؤثر هذه الحرارة أيضًا على مؤشر LED نفسه. تؤدي درجات الحرارة المرتفعة إلى تقصير عمر LED ويمكن أن تغير لون الإخراج. وبالتالي فإن تعتيم CCR يحتاج إلى تصميم حراري دقيق، خاصة في التركيبات المغلقة. العديد من تصميمات الإضاءة LED تبتعد عن CCR لهذا السبب.
نقاط التقاطع العملية
عندما يفقد PWM الحافة
يفقد تعتيم PWM ميزة كفاءته في دورات العمل المنخفضة جدًا. تصبح خسائر التبديل حصة أكبر من إجمالي الخسائر. لا يزال السائق يقوم بالتبديل بالجهد الكامل، لذا فإن كل حدث تبديل يهدر الطاقة. في دورات العمل المنخفضة جدًا، تنخفض كفاءة تعتيم PWM بطريقة يمكنك ملاحظتها. وينمو التداخل الكهرومغناطيسي أيضًا عند ترددات التحويل الأعلى. يمكن أيضًا أن يصبح الوميض مرئيًا في دورات العمل المنخفضة هذه.
عندما يفقد CCR الحافة
يفقد تعتيم CCR حافته عندما يكون فرق الجهد بين مصدر الإمداد ومصباح LED كبيرًا. ويصبح هذا الاختلاف حرارة ضائعة. يواجه CCR أيضًا صعوبة في التعتيم بنسبة تقل عن 10%، حيث يصبح أداء LED غير متوقع. للحصول على تعتيم عميق بكفاءة عالية، يظل تعتيم PWM هو الخيار الأفضل. قد يبدو السائقان متماثلين، إلا أن سلوكهما في التعتيم يختلف كثيرًا.
تناسق الألوان وجودة الضوء
PWM وتحول اللون
الاستقرار الطيفي في الوقت المحدد
يعمل تعتيم PWM على إبقاء مؤشر LED بكامل تياره أثناء كل نبضة. يبقى تقاطع أشباه الموصلات عند درجة حرارة ثابتة وكثافة حاملة. هذا تحافظ نقطة التشغيل المستقرة على طيف الانبعاث كما هو عبر نطاق التعتيم الكامل. تبقى النقطة البيضاء في مكانها الذي حددته، حتى عندما تقوم بخفض سطوع LED.
تأثيرات دورة العمل المنخفضة
يوضح الجدول أدناه كيفية تأثير كل طريقة تعتيم على اللون أثناء التعتيم من الإخراج الكامل إلى 1%.
يعمل تعتيم PWM على الاحتفاظ بـ CCT ضمن ±50K ويحافظ على CRI ضمن نقطتين من الخرج الكامل عند تعتيم بنسبة 10%. يظل المصباح ثابت اللون لأن الشريحة لا تترك نقطة التشغيل المقدرة أبدًا.
CCR واستقرار اللون
طيف متسق
يعمل تعتيم CCR على تقليل التيار الأمامي المستمر بدلاً من ذلك. عند تعتيم 10%، يحصل المصباح على 10% من التيار المقنن. لونية LED لا تتبع التيار في خط مستقيم. يتغير الطول الموجي للمضخة الزرقاء بمقدار 2-4 نانومتر، وتتغير كفاءة تحويل الفوسفور، وتنجرف النقطة البيضاء أكثر دفئًا. هذه هي الفيزياء، وليس عيبا في التصميم.
ملاءمة CRI عالية
يعمل تعتيم CCR على تحويل CCT بمقدار 200-600 كلفن أكثر دفئًا ويقلل CRI بمقدار 5-15 نقطة عند تعتيم 10%. هذا الانجراف يجعل CCR غير مناسب للعمل عالي CRI. قد تنخفض قيمة التركيبات التي تم تصنيفها عند CRI 95 عند الإنتاج الكامل إلى أقل بكثير من تلك العلامة عندما تكون خافتًا. بالنسبة للمهام ذات الألوان الحرجة، فإن فقدان الأداء الذي يؤدي إلى أهمية أكبر من أي زيادة في الكفاءة.
تطبيقات الألوان الحرجة
الاستوديو والتصوير الفوتوغرافي
تحتاج الاستوديوهات إلى درجة حرارة لون ثابتة عند كل مستوى سطوع. يوفر تعتيم PWM هذا الاستقرار. يمكن للمصور أن يخفت من الطاقة الكاملة إلى ضوء ملء خافت دون تغيير توازن اللون الأبيض. من شأن تعتيم CCR أن يدفع اللون إلى درجة أكثر دفئًا مع تعتيم الضوء، مما يفرض توازنًا جديدًا للون الأبيض على كل مستوى.
الطبية والتجزئة
تعتمد الإضاءة الطبية وشاشات البيع بالتجزئة أيضًا على دقة الألوان . يحتاج الجراح إلى أن تبدو الأنسجة بنفس الشكل في كل إعدادات السطوع. يحتاج بائع التجزئة إلى فستان أحمر ليظل أحمر اللون تحت الضوء الخافت. يعتم PWM يحمي كلتا الحالتين. يقدم تعتيم CCR انجرافًا دافئًا يمكن أن يشوه لون البشرة وألوان الأقمشة وملصقات المنتجات. عندما تكون دقة الألوان هي الدافع وراء اختيارك، فإن تعتيم PWM هو طريقة التعتيم الأكثر أمانًا.
تكلفة وتوافق برامج تشغيل LED
تكلفة سائق PWM
تصميم الدوائر البسيطة
يكلف تصنيع برنامج تشغيل تعتيم PWM أقل من برنامج تشغيل CCR. تستخدم الدائرة مرحلة تبديل ووحدة تحكم بسيطة. لا تحتاج إلى مبددات حرارة كبيرة أو إدارة حرارية معقدة. وهذا يبقي فاتورة المواد منخفضة. يعمل أيضًا محرك تعتيم PWM بشكل أكثر برودة، لذلك يمكنك توفير تكاليف العلبة. ل مشاريع إضاءة LED بميزانية محدودة، يعد تعتيم PWM هو الخيار العملي.
توافق وحدة التحكم
تعمل برامج تشغيل تعتيم PWM مع العديد من وحدات التحكم المختلفة. يمكنك تشغيلها باستخدام الإشارات الرقمية أو وحدات التحكم الدقيقة أو وحدات التعتيم القياسية. هذه المرونة تجعل من السهل إضافة ميزة تعتيم PWM إلى التصميمات الجديدة. تقبل معظم برامج تشغيل تعتيم PWM إشارة 0-10 فولت، أو إدخال PWM، أو بروتوكول رقمي قابل للعنونة. يمكنك الحصول على المزيد من الخيارات دون هندسة مخصصة.
تكلفة سائق CCR
تعقيد التنظيم الخطي
يحتاج برنامج تشغيل CCR LED إلى مرحلة تنظيم خطية. تقوم هذه المرحلة بإسقاط الجهد الزائد على شكل حرارة. يجب أن يتعامل التصميم مع هذه الحرارة باستخدام مبددات حرارة أكبر وتخطيط دقيق. تضيف حلقة التحكم للتيار الثابت أيضًا تعقيدًا. تدفع هذه العوامل تكلفة برنامج تشغيل CCR LED أعلى من تكلفة برنامج تعتيم PWM مماثل.
عدد المكونات
تستخدم برامج تشغيل CCR أجزاء أكثر من برامج تشغيل تعتيم PWM. أنت بحاجة إلى ترانزستورات تمرير ومقاومات استشعار التيار ودوائر الحماية الحرارية. يضيف كل جزء تكلفة ويشغل مساحة على اللوحة. يتجنب برنامج تشغيل تعتيم PWM معظم هذه الأجزاء. يؤدي ارتفاع عدد المكونات أيضًا إلى تقليل الموثوقية وزيادة وقت التجميع.
تكامل النظام
دعم باهتة القائمة
سوف تواجه مشكلات في التوافق عند إقران أي من طريقتي التعتيم مع المخفتات القديمة المقطوعة. غالبًا ما تتسبب أدوات خفض سطوع TRIAC الرائدة في حدوث مشكلات لكل من برامج تشغيل PWM وCCR LED. قد ترى يومض عندما لا يتمكن جهاز التعتيم من التعامل مع الحمل. يحدث الطنين أو الطنين عندما يتعارض جهاز باهتة TRIAC الأقدم مع برنامج تشغيل LED. قد يتقلص نطاق التعتيم أيضًا لأن الحد الأدنى للسائق لا يتطابق مع مخرجات التعتيم. تسقط بعض الإعدادات عند مستويات سطوع أعلى. يشير السطوع غير المتساوي عبر التركيبات المتعددة إلى عدم تطابق مواصفات برنامج التشغيل أو مشكلات الحد الأدنى من التحميل. تظهر هذه المشكلات مع كل من تعتيم PWM وتعتيم CCR، لذا تحقق من توافق جهاز التعتيم قبل الشراء.
اعتبارات التحديثية
عادةً ما يكون تحديث النظام الحالي باستخدام برامج تشغيل تعتيم PWM أسهل. يمكنك غالبًا الاحتفاظ بالأسلاك الموجودة واستبدال برنامج التشغيل فقط. قد تحتاج برامج تشغيل CCR إلى جهاز تعتيم جديد ومسار حراري أكبر. تحقق دائمًا من نوع جهاز التعتيم والحد الأدنى للحمل. سوف يمنحك جهاز التعتيم المتوافق وبرنامج تشغيل LED المطابق تعتيمًا سلسًا وموثوقًا.
دليل القرار لطرق التعتيم
لديك الآن الصورة الكاملة لتعتيم PWM مقابل CCR. الخطوة التالية هي مطابقة الطريقة لمشروعك . يرشدك هذا الدليل عبر نقاط القرار الرئيسية.
دليل القرار المنقح
كيفية الاختيار بين تعتيم PWM وCCR
تعتمد طريقة التعتيم الصحيحة على برنامج تشغيل LED ونظام الإضاءة الكامل بدلاً من استخدام PWM أو CCR وحدهما.
النظر في PWM متى
قد يكون PWM مناسبًا عندما يتطلب التطبيق نطاقًا واسعًا من التعتيم أو التحكم الرقمي الدقيق أو تيار تشغيل LED ثابتًا أثناء التشغيل. للحصول على إضاءة احترافية، حدد برنامج تشغيل بتردد PWM مناسب وأداء وميض تم التحقق منه.
النظر في CCR متى
قد يكون CCR مناسبًا عندما يكون تعديل الضوء الزمني المنخفض جدًا أولوية ويمكن تحقيق نطاق التعتيم المطلوب دون تغير غير مقبول في اللون أو فقدان حراري. يجب تقييم مؤشر LED ومحرك التشغيل معًا عبر نطاق التشغيل المقصود.
النظر في التعتيم الهجين
يمكن لتصميمات Hybrid PWM + CCR أن تجمع بين تقليل التيار المستمر عند مستويات إخراج أعلى مع التحكم في PWM عند مستويات إخراج أقل. يمكن أن يساعد هذا الأسلوب في تحقيق التوازن بين أداء الوميض وتناسق الألوان والكفاءة وعمق التعتيم، اعتمادًا على بنية السائق.
بالنسبة لبرنامج تشغيل LED قابل للتعتيم، ضع في اعتبارك أيضًا واجهة التحكم ونوع تحميل LED ومخرج CV أو CC والحد الأدنى للحمل ونطاق التعتيم والظروف الحرارية والشهادات المطلوبة قبل اختيار برنامج التشغيل.
متى تختار PWM
المشاريع الحساسة للتكلفة
تكلفة إنشاء وتثبيت برامج تشغيل تعتيم PWM أقل. تستخدم الدائرة أجزاء أقل ولا تحتاج إلى مبددات حرارة كبيرة. يمكنك توفير فاتورة المواد وتكاليف التضمين. تعمل برامج تشغيل تعتيم PWM أيضًا مع العديد من وحدات التحكم، مثل إشارات 0-10 فولت ووحدات التحكم الدقيقة والبروتوكولات الرقمية. بالنسبة لمشاريع الإضاءة LED التي تعتمد على الميزانية، يعد تعتيم pwm هو الاختيار العملي.
تعتيم واسع النطاق
يحافظ تعتيم PWM على ميزة الكفاءة عند مستويات الإخراج المنخفضة. يعمل مصباح LED بتيار كامل أثناء كل نبضة، لذلك تنخفض خسائر التوصيل كلما خفتت. يمنحك هذا نطاقًا واسعًا من التعتيم القابل للاستخدام. يواجه CCR صعوبة في التعتيم بنسبة أقل من 10%، حيث يصبح أداء LED غير متوقع. إذا كنت بحاجة إلى تعتيم عميق بكفاءة مستقرة، فإن محركات التعتيم pwm تعطي نتائج أفضل.
النهج الهجين والتكيف
الجمع بين PWM وCCR
تدمج تصميمات برامج التشغيل الجديدة كلا الطريقتين في نظام واحد. يتعامل CCR مع منطقة السطوع العالي ، حيث يتجنب الوميض بشكل طبيعي. يتولى PWM المسؤولية عند مستويات السطوع المنخفضة لتوسيع نطاق التعتيم القابل للاستخدام. يحمل هذا النهج المختلط بعض القيود في كلتا الطريقتين. إنه لا يحل مشاكل الوميض والاتساق بشكل كامل، خاصة عندما يكون السطوع الملحوظ أكثر أهمية من ناتج الضوء المقاس. ومع ذلك، يجمع التصميم بين نقاط القوة في كل طريقة للحصول على أداء عام أكثر سلاسة.
أحد الأمثلة يأتي من النيزك. تجمع منصة التشغيل الخاصة بهم بين CCR المحسّن والتحكم الدقيق في PWM لتقليل وميض LED غير المرئي. إنه يوفر تعتيمًا ثابتًا لالتقاط الفيديو عالي السرعة حتى 960 إطارًا في الثانية. تصف شركة Ottima Tech استراتيجية مماثلة: تقليل التيار التناظري في المنطقة عالية السطوع وPWM عالي التردد في المنطقة منخفضة السطوع. وهذا يحافظ على دقة التعتيم وتناسق الألوان عبر النطاق الكامل.
أنظمة التشغيل الناشئة
تنفذ الآن الدوائر المتكاملة للسائق التجاري مخططات هجينة في السيليكون. إن شركة Dior Inc. AL5887Q عبارة عن مشغل LED من فئة السيارات مكون من 36 قناة. فهو يجمع بين PWM الهجين والتعتيم التناظري (CCR). يغطي تعتيم PWM نسبة 100% حتى دورة العمل 3% . أقل من 3%، تتحول الشريحة إلى التحكم الرقمي القابل للبرمجة والذي يحقق تعتيمًا مكافئًا لـ CCR. هذه ليست دائرة CCR تناظرية تقليدية، ولكنها تقدم نفس التأثير. تُظهر مثل هذه الرقائق الاتجاه الذي يتجه إليه السوق: أنظمة تكيفية تختار أفضل طريقة للتعتيم لكل مستوى سطوع.
اختيارك لا يزال يهم. بالنسبة للأعمال الحساسة للوميض أو ذات الألوان الحرجة، اختر CCR. بالنسبة للمشروعات الحساسة للتكلفة أو التعتيم واسع النطاق، اختر PWM. وفي كل شيء بينهما، تقدم برامج التشغيل الهجينة طريقًا وسطًا. قم بتقييم متطلبات طلبك أولاً. تتبع طريقة التعتيم الصحيحة احتياجاتك، وليس من التفضيل الافتراضي.
اختر CCR للمهام الحساسة للوميض أو الألوان الحرجة. اختر PWM للمشروعات الحساسة من حيث التكلفة أو التعتيم العميق. اختبر متطلباتك الخاصة أولاً.
تمزج برامج التشغيل الهجينة بين PWM وCCR. يقومون بتبديل الأساليب مع تغير السطوع. يؤدي هذا إلى قطع الوميض وتوسيع نطاق التعتيم. يتعامل PWM مع الإخراج المنخفض؛ يتعامل CCR مع المخرجات العالية. تعمل معًا على تقليل مخاطر الوميض. وميض PWM في دورات التشغيل المنخفضة وميض CCR عند التيارات العالية أمر مهم. وميض PWM يأتي من التبديل؛ يبقى وميض CCR غائبًا. لا تزال PWM تفوز بالتكلفة. يختلف وميض PWM وميض CCR. يحتاج وميض PWM إلى رعاية واختبار PWM. يظل وميض CCR منخفضًا. تستمر تكنولوجيا السائق في التطور.
التعليمات
ما هي طريقة التعتيم التي تسبب الوميض؟
يؤدي تعتيم PWM إلى حدوث وميض لأن السائق يقوم بتشغيل وإيقاف تشغيل مؤشر LED. تخلق الترددات بين 80 هرتز و2000 هرتز تأثيرات اصطرابية مرئية. لا يشتمل تعتيم CCR على أي أحداث تبديل، لذا يظل خرج الضوء ثابتًا. بالنسبة للمساحات الحساسة للوميض، فإن CCR هو الخيار الأكثر أمانًا.
هل يمكنني استخدام خاصية تعتيم PWM لتسجيل الفيديو؟
يمكنك ذلك، لكنك تحتاج إلى تردد تحويل عالي. تعمل محركات PWM القياسية بين 100 هرتز و400 هرتز، والتي تلتقطها الكاميرات كنطاقات. الترددات التي تزيد عن 3000 هرتز تقطع هذه القطع الأثرية. يعمل تعتيم CCR على تجنب المشكلة تمامًا لأن التيار لا ينبض أبدًا.
هل يؤدي تعتيم CCR إلى تغيير لون ضوء LED الخاص بي؟
نعم. يؤدي تعتيم CCR إلى تغيير درجة حرارة اللون إلى درجة حرارة أكثر دفئًا بمقدار 200-600 كلفن عند تعتيم بنسبة 10%. ينخفض مؤشر CRI أيضًا بمقدار 5-15 نقطة. يعتم PWM يحمل CCT ضمن ± 50K ويحافظ على استقرار CRI. بالنسبة للأعمال ذات الألوان المهمة، تعمل ميزة تعتيم pwm على حماية النقطة البيضاء عبر نطاق التعتيم.
ما هي الطريقة الأرخص لبرامج تشغيل LED؟
تكلفة برامج تشغيل PWM أقل. تستخدم الدائرة أجزاء أقل ولا تحتاج إلى مبددات حرارة كبيرة. تتطلب برامج تشغيل CCR تنظيمًا خطيًا، وتمرير الترانزستورات، ودوائر الحماية الحرارية. تضيف هذه الأجزاء التكلفة ومساحة اللوحة. بالنسبة للمشاريع التي تعتمد على الميزانية، يعد تعتيم pwm هو الاختيار العملي.
إلى أي مدى يمكنني التعتيم بكل طريقة؟
يعمل تعتيم PWM بشكل جيد عبر نطاق واسع، حتى أقل من 1% من دورة التشغيل. يواجه تعتيم CCR صعوبة في التعتيم بنسبة أقل من 10%، حيث يصبح أداء LED غير متوقع. إذا كنت بحاجة إلى تعتيم عميق بكفاءة مستقرة، فإن محركات PWM تعطي نتائج أفضل.
ما هو التعتيم الهجين؟
تمزج برامج التشغيل الهجينة كلا الطريقتين معًا. يتعامل CCR مع السطوع العالي، حيث يتجنب الوميض. يتولى PWM المسؤولية عند السطوع المنخفض لتوسيع نطاق التعتيم. يقلل هذا الأسلوب من مخاطر الوميض ويحسن تناسق الألوان. تقوم الآن الدوائر المتكاملة للسائق التجاري ببناء مخططات هجينة في السيليكون.
هل تعمل مخفتات TRIAC القديمة مع برامج التشغيل هذه؟
يمكن أن تواجه كلتا الطريقتين مشكلة مع أدوات خفض الإضاءة TRIAC المتطورة. قد ترى وميضًا أو طنينًا أو نطاقًا منخفضًا من التعتيم. يفحص التوافق باهتة قبل الشراء. يوفر جهاز التعتيم والمحرك المتطابقان تعتيمًا سلسًا وموثوقًا.
ما الطريقة التي تناسب الإضاءة الطبية؟
يناسب CCR المساحات الطبية لأنه لا ينتج أي وميض. تحتاج المستشفيات إلى إضاءة ثابتة لراحة المرضى وتركيز الموظفين. توفر أنظمة DALI و0-10V تحكمًا خاليًا من الوميض. يمكن أن يتسبب تعتيم PWM في إجهاد العين في هذه البيئات.
