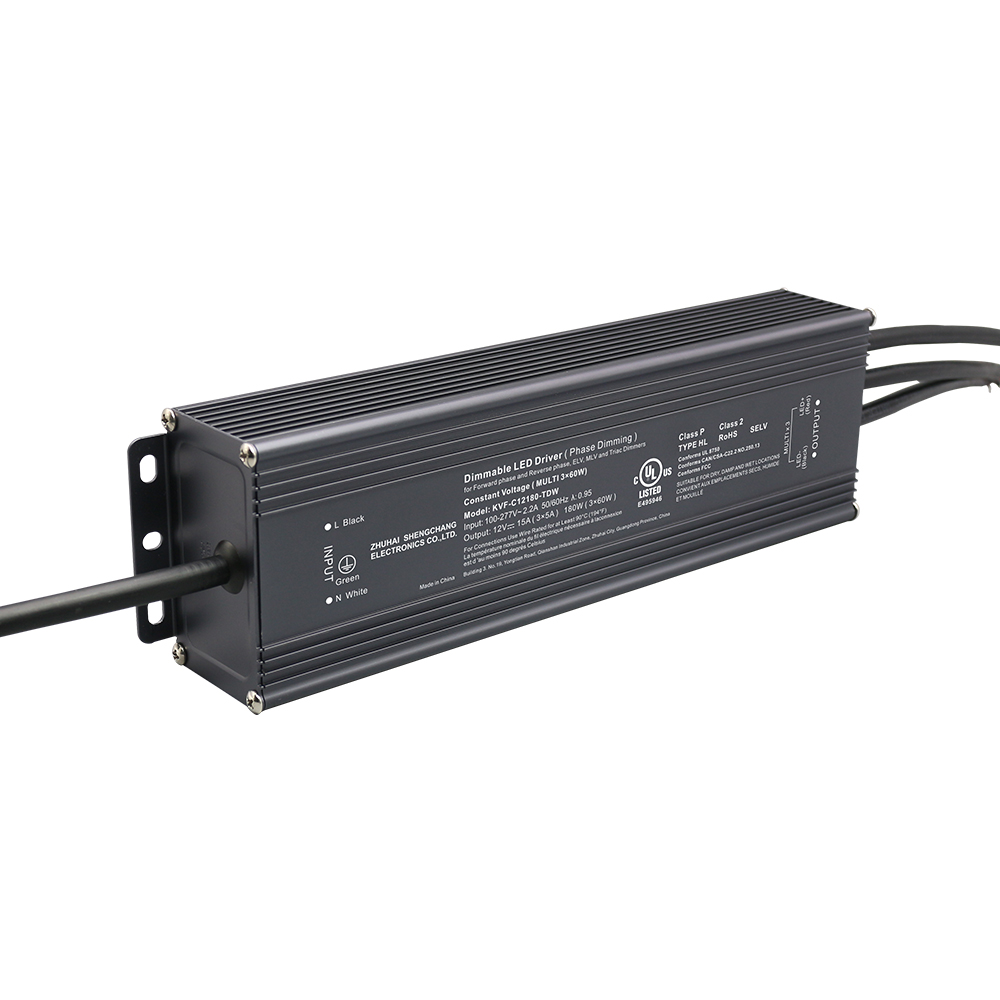

クラス 2 180W 300W 96W 192W 288W 384W トライアック調光可能な LED 電源 CV 110vac 120vac 以上

出力電力:
180W
192W
288W
300W
384W
可用性：
お問い合わせ バスケットに追加

  • トライアック

  • 孤立した

  • 定電圧

  • 調光

  • IP66、乾燥および湿気、湿潤

  • AC100-277V

  • 180W、192W、288W、384W

  • 12/24/36/48V

  • ULおよびcUL、FCC、クラス2、CE、RoHS、REACH

アドバンテージ

クラス 2 180W 300W 96W 192W 288W 384W トライアック調光可能な LED 電源 CV 110vac 120vac 以上



出力：

定電圧

範囲：

AC100-277V

PFC 設計:

アクティブPFC機能搭載

保護機能:

短絡/過負荷/過熱

熱放散:

自由空気対流による冷却

防水性能：

完全保護アルミニウムハウジング、乾燥、湿気、湿潤な場所に対応

調光機能:

位相調光: 順位相、MLV、逆位相、ELV、トライアック調光器で動作します。

調光範囲:

0～100%

応用：

LED照明の用途に最適

保証：

5年保証



仕様


出力電力

出力

モデル番号

出力電圧

出力電流

サイズ

重さ

180W
（60W×3）

3チャンネル

KVF-C12180-TDW

12V

5A*3

276×78×47mm

1.6kg

300W
（60W×5）

5チャンネル

KVF-C12300-TDW

12V

5A*5

301*110*45mm

1.88kg

96W
(96W*1)

1チャンネル

KVF-24096-TDW

24V

4A

230*70*43mm

1.12kg

KVF-36096-TDW

36V

2.67A

KVF-48096-TDW

48V

2A

192W
(96W*2)

2チャンネル

KVF-C24192-TDW

24V

4A*2

276×78×47mm

1.6kg

KVF-C36192-TDW

36V

2.67A*2

KVF-C48192-TDW

48V

2A*2

288W
(96W*3)

3チャンネル

KVF-C24288-TDW

24V

4A*3

301*110*45mm

1.88kg

KVF-C36288-TDW

36V

2.67A*3

KVF-C48288-TDW

48V

2A*3

384W
（96W×4）

4チャンネル

KVF-C24384-TDW

24V

4A*4

322*78*44mm

1.95kg

KVF-C36384-TDW

36V

2.67A*4

KVF-C48384-TDW

48V

2A*4


トライアック LED ドライバーの配線図

トライアック LED ドライバーの配線図


トライアック LED ドライバー配線図 (1)トライアック LED ドライバー配線図 (2)


トライアック LED ドライバーのサイズ（仕様のダウンロードを参照）


クラス 2 180W 300W 96W 192W 288W 384W トライアック調光可能な LED 電源 CV 110vac 120vac 以上

定格電力オプション: 180W 300W 96W 192W 288W 384W

定電圧設計

入力電圧範囲: 100-277VAC (100vac 120vac)

47-63HZの周波数範囲

0.99@120VAC 0.95@277VAC 力率（標準）@全負荷

ダウンロード spec_トライアック ディム CV 180W 192W KVF-C-TDW.pdf

ダウンロード spec_トライアック ディム CV 288W 300W KVF-C-TDW.pdf

ダウンロード spec_トライアック ディム CV 384W KVF-C-TDW.pdf

ダウンロード spec_トライアック ディム CV 48V 192W KVF-C-TDW.pdf

ダウンロード spec_トライアック ディム CV 48V 288W KVF-C-TDW.pdf

ダウンロード spec_96W トライアック調光。 CVドライバー KVF-TDW 24V.pdf
