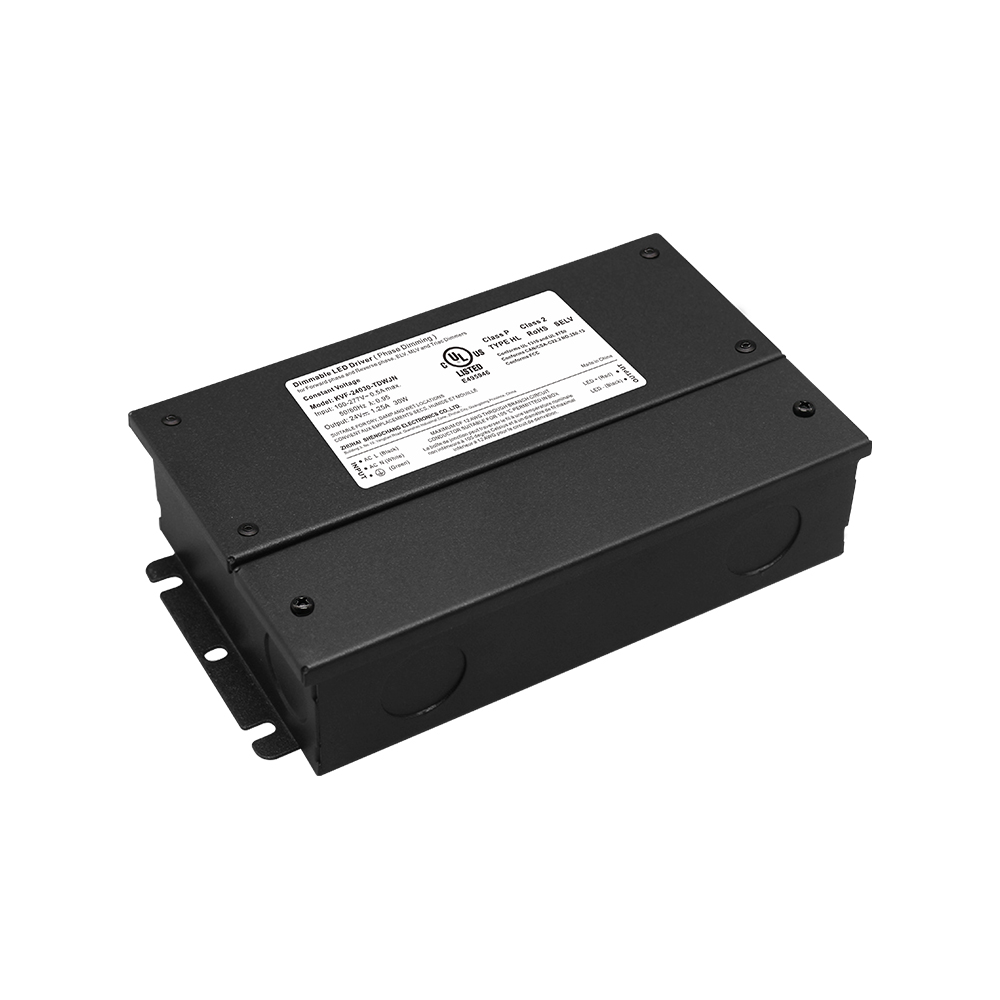

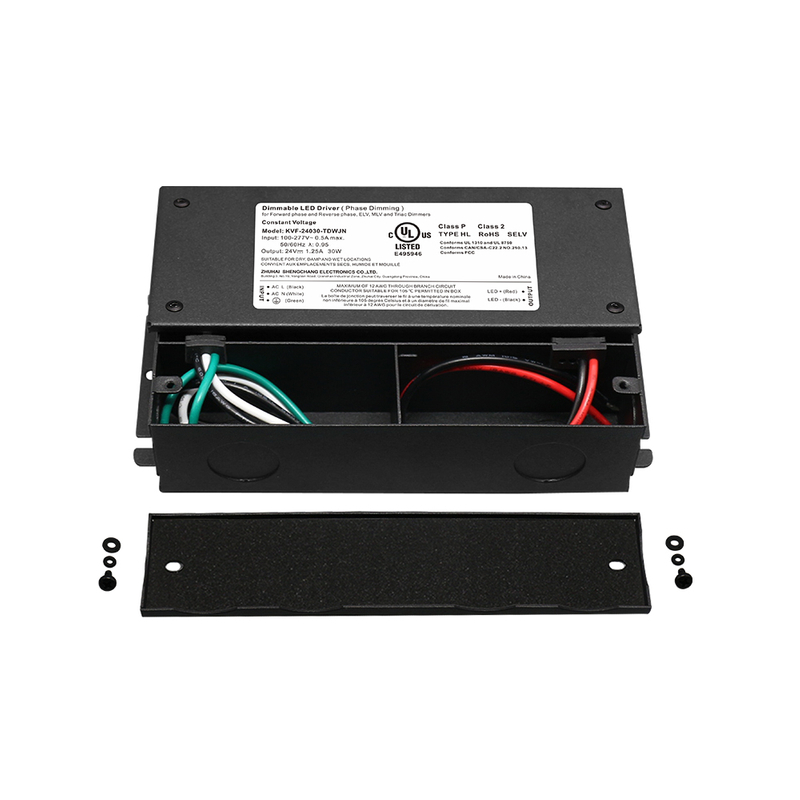

Zasilacz LED CV z możliwością przyciemniania triakiem od 30 W do 600 W ze skrzynką przyłączeniową

Moc wyjściowa:
30W klasa 2
60W klasa 2
80W klasa 2
96W klasa 2
100 W
120 W
150 W
200 W
300 W
500 W
600 W
180 W klasa 2
192 W, klasa 2
288 W, klasa 2
300 W klasa 2
384W klasa 2
Dostępność:
Pytać się Dodaj do koszyka

  • Triak

  • Odosobniony

  • Stałe napięcie

  • Ściemnianie

  • IP66, sucho i wilgotno, mokro

  • 100-277VAC

  • 30 W, 60 W, 80 W, 96 W, 100 W, 120 W, 150 W, 200 W, 300 W, 500 W, 600 W

  • 12/24/36/48V

  • UL i cUL, FCC, klasa 2, CE, RoHS, REACH

Korzyść

Zasilacz LED CV z możliwością przyciemniania triakiem od 30 W do 600 W ze skrzynką przyłączeniową


Wyjście:

Stałe napięcie

Zakres:

100-277VAC

Konstrukcja PFC:

Wbudowana aktywna funkcja PFC

Zabezpieczenia:

Zwarcie/przeciążenie/nadmierna temperatura

Rozpraszanie ciepła:

Chłodzenie poprzez swobodną konwekcję powietrza

Wodoodporność:

Pełna ochrona żelaznej obudowy, do stosowania w suchych, wilgotnych i mokrych miejscach

Funkcja ściemniania:

Ściemnianie fazowe: współpracuje ze ściemniaczami fazy przedniej, MLV i fazy odwróconej, ELV, TRIAC.

Zakres ściemniania:

0-100%

Aplikacja:

Nadaje się do zastosowania oświetlenia LED

Gwarancja:

5 lat gwarancji

Inni:

Wyjście PWM, wysoki współczynnik mocy PF≥0,95, ściemnianie bez migotania


Specyfikacja


Moc wyjściowa

Numer modelu

Napięcie wyjściowe

Prąd wyjściowy

Rozmiar

Waga

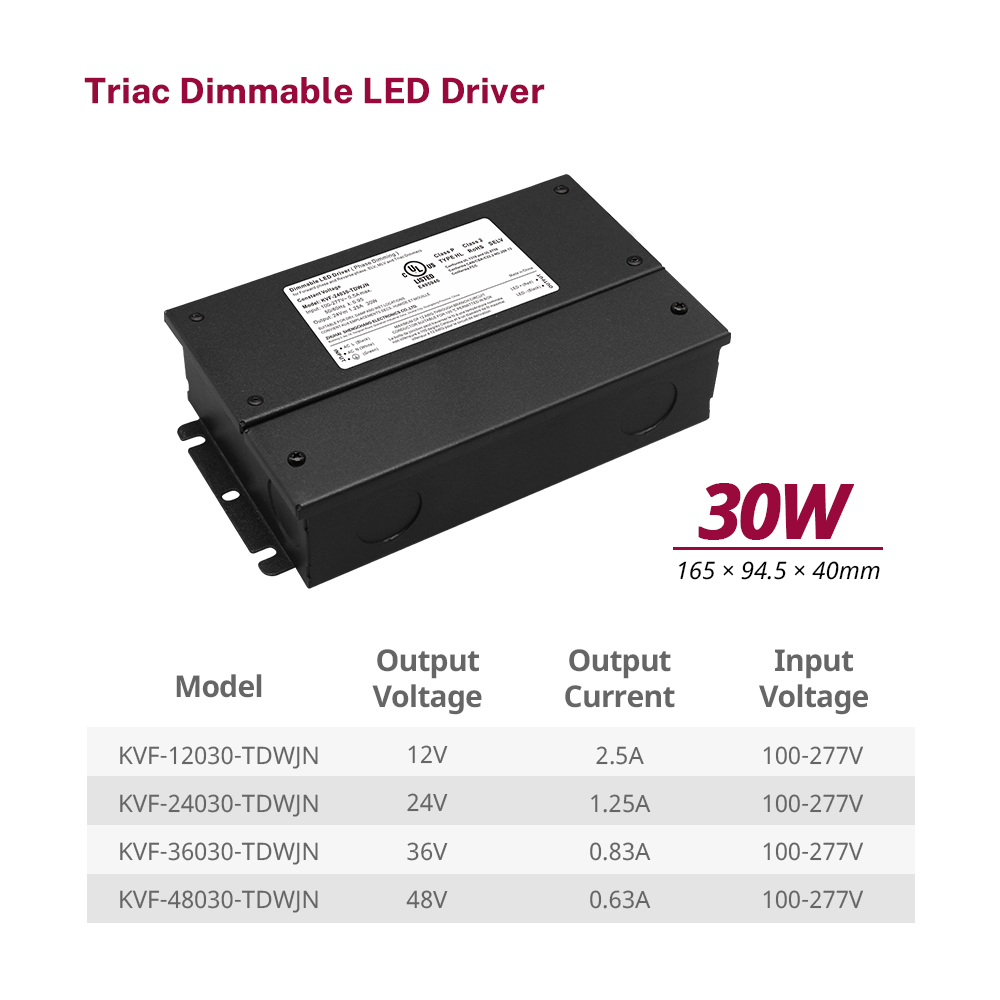

30 W

KVF-12030-TDWJN

12 V

2,5A

165*94,5*40mm

0,93 kg

KVF-24030-TDWJN

24 V

1,25A

KVF-36030-TDWJN

36 V

0,83A

KVF-48030-TDWJN

48 V

0,63A

60 W

KVF-12060-TDWJN

12 V

5A

188*94,5*40mm

1,03 kg

KVF-24060-TDWJN

24 V

2,5A

KVF-36060-TDWJN

36 V

1.67

KVF-48060-TDWJN

48 V

1,25A

80W

KVF-12080-TDWJN

12 V

6,66A

220*94,5*42,7mm

1,26 kg

KVF-24080-TDWJN

24 V

3,34A

KVF-36080-TDWJN

36 V

2,22A

KVF-48080-TDWJN

48 V

1,67A

96 W

KVF-24096-TDWJN

24 V

4A

KVF-36096-TDWJN

36 V

2,67A

KVF-48096-TDWJN

48 V

2A

100 W

KVF-12100-TDWJN

12 V

8,34A

KVF-24100-TDWJN

24 V

4,17A

KVF-36100-TDWJN

36 V

2,78A

KVF-48100-TDWJN

48 V

2.09A

120 W

KVF-12120-TDWJN

12 V

10A

KVF-24120-TDWJN

24 V

5A

KVF-36120-TDWJN

36 V

3,33A

KVF-48120-TDWJN

48 V

2,5A

150 W

KVF-12150-TDWJN

12 V

12,5A

260*105*45mm

1,81 kg

KVF-24150-TDWJN

24 V

6,25A

KVF-36150-TDWJN

36 V

4,17A

KVF-48150-TDWJN

48 V

3.13A

200 W

KVF-12200-TDWJN

12 V

16,67A

KVF-24200-TDWJN

24 V

8,34A

KVF-36200-TDWJN

36 V

5,56A

KVF-48200-TDWJN

48 V

4,17A

300 W

KVF-12300-TDWJN

12 V

25A

278*110*45mm

2,15 kg

KVF-24300-TDWJN

24 V

12,5A

KVF-36300-TDWJN

36 V

8,33A

KVF-48300-TDWJN

48 V

6,25A

500 W

KVF-12150-TDWJ

12 V

12,5A

280*140*50,2mm

2,70 kg

KVF-24150-TDWJ

24 V

6,25A

KVF-36150-TDWJ

36 V

4,17A

KVF-48150-TDWJ

48 V

3.13A

600 W

KVF-12200-TDWJ

12 V

16,67A

KVF-24200-TDWJ

24 V

8,34A

KVF-36200-TDWJ

36 V

5,56A

KVF-48200-TDWJ

48 V

4,17A


Schemat okablowania sterownika diody LED triaku

30 W Schemat okablowania sterownika LED Triaku


Schemat okablowania sterownika LED triaku (1)Schemat okablowania sterownika LED triaku (2)


Rozmiar sterownika LED Triaku od 30 W do 60 W (zobacz specyfikację do pobrania)




pobierać spec_30W Triak ściemni. Sterownik CV KVF-TDWJN 12V i 24V.pdf

pobierać spec_60W Triak ściemni. Sterownik CV KVF-TDWJN 12V i 24V.pdf

pobierać spec_80W Triak ściemni. Sterownik CV KVF-TDWJN 12V i 24V.pdf

pobierać spec_96W Wym. triaka. Sterownik CV KVF-TDWJN 24V.pdf

pobierać spec_100W Triak ściemni. Sterownik CV KVF-TDWJN 12V i 24V.pdf

pobierać spec_120W Triak ściemni. Sterownik CV KVF-TDWJN 12V i 24V.pdf

pobierać spec_150W Triak ściemni. Sterownik CV KVF-TDWJN 12V i 24V.pdf

pobierać spec_200W Triak ściemni. Sterownik CV KVF-TDWJN 12V i 24V.pdf

pobierać spec_300W Triak ściemni. Sterownik CV KVF-TDWJN 12V i 24V.pdf

pobierać spec_300W Triak ściemni. Sterownik CV KVF-C-TDWJ 12V.pdf

pobierać spec_500W TRIAK wym. Sterownik CV KVF-TDWJ 12V i 24V i 36V i 48V.pdf

pobierać spec_600W TRIAK wym. Sterownik CV KVF-TDWJ 24V.pdf
