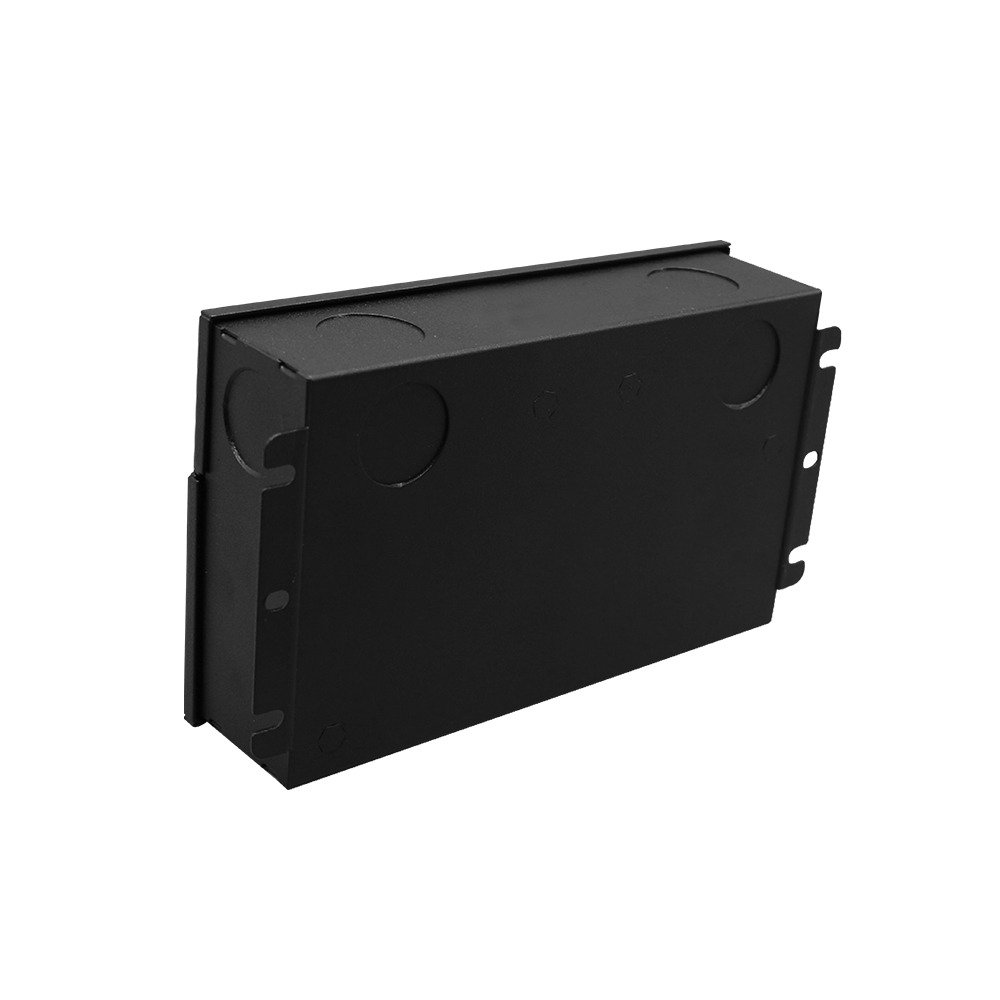

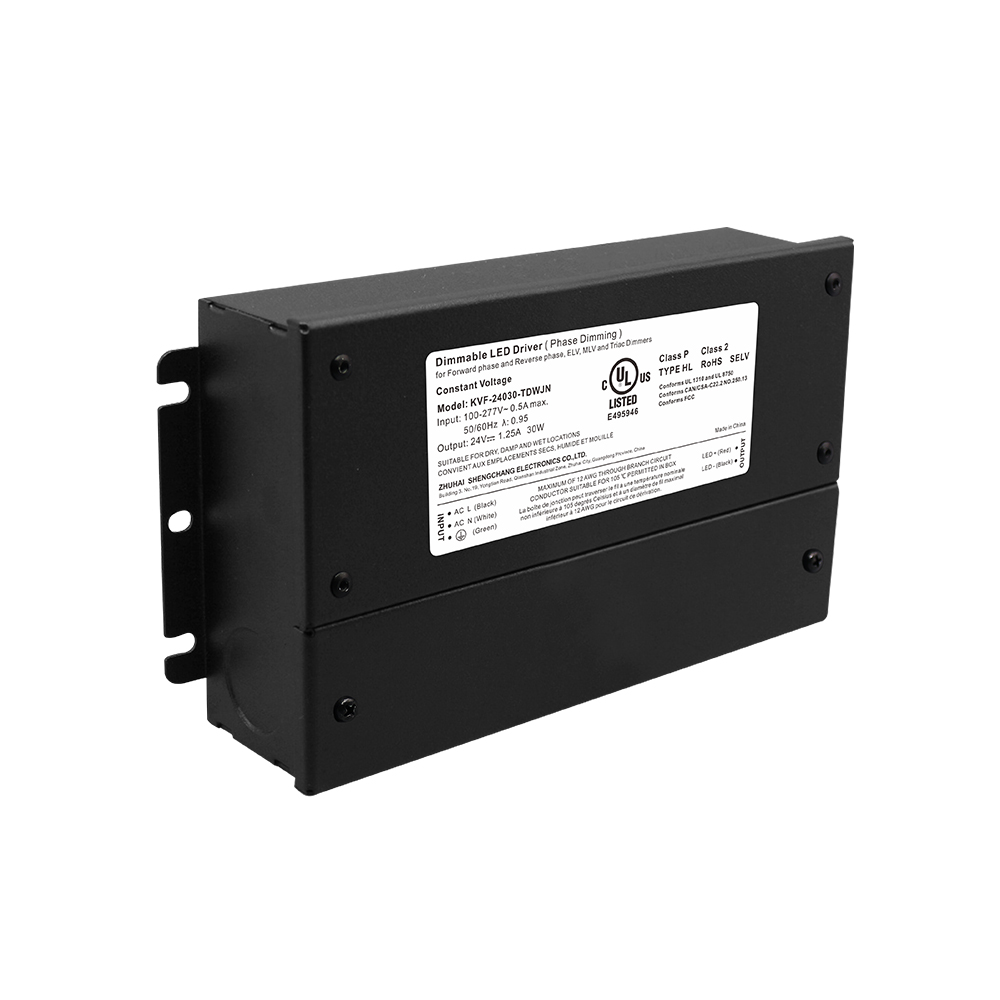

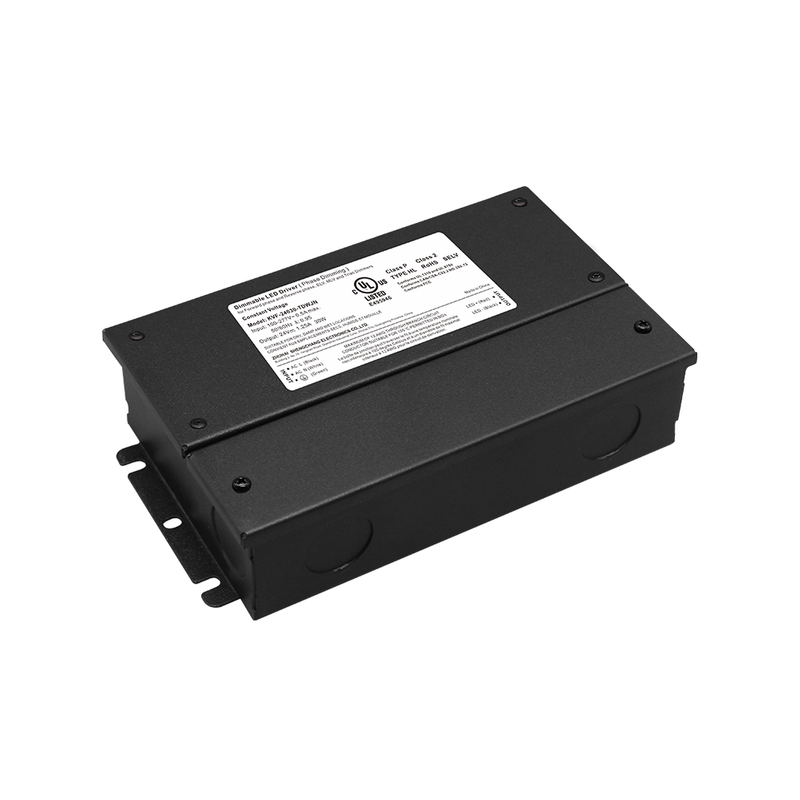

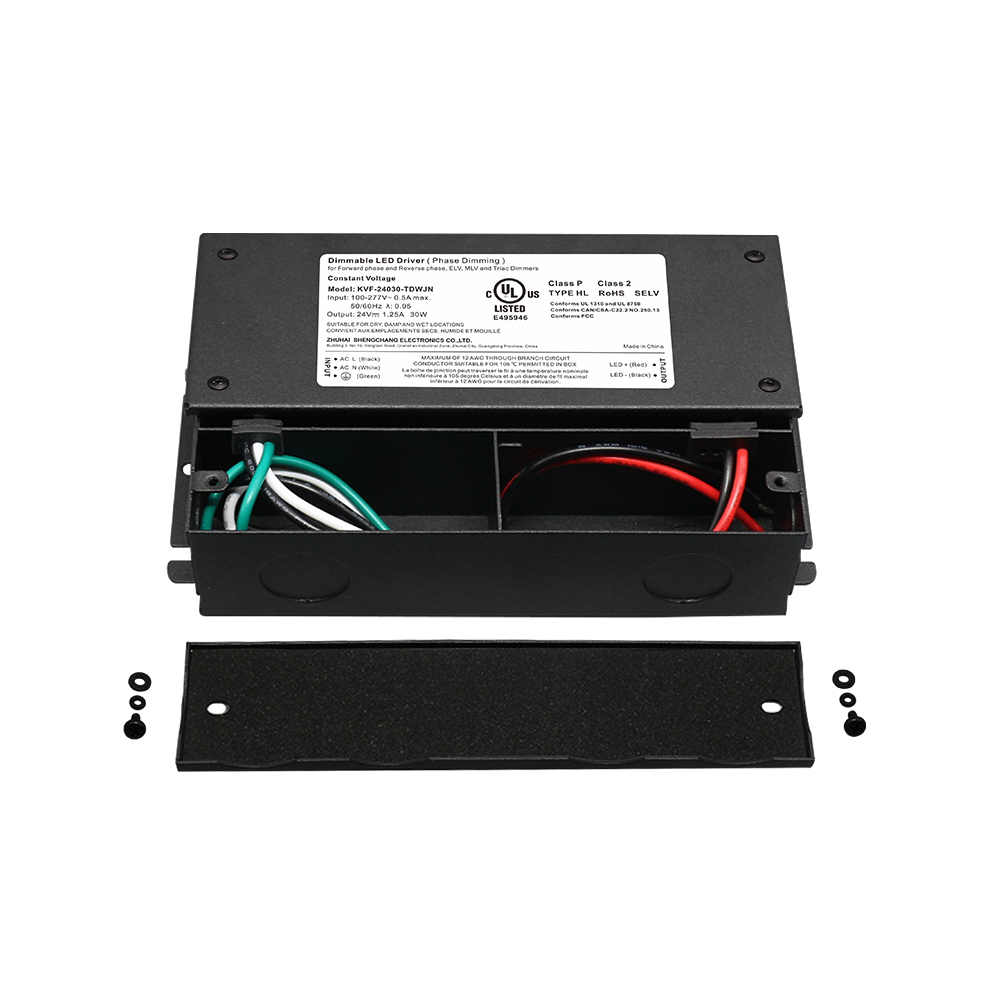

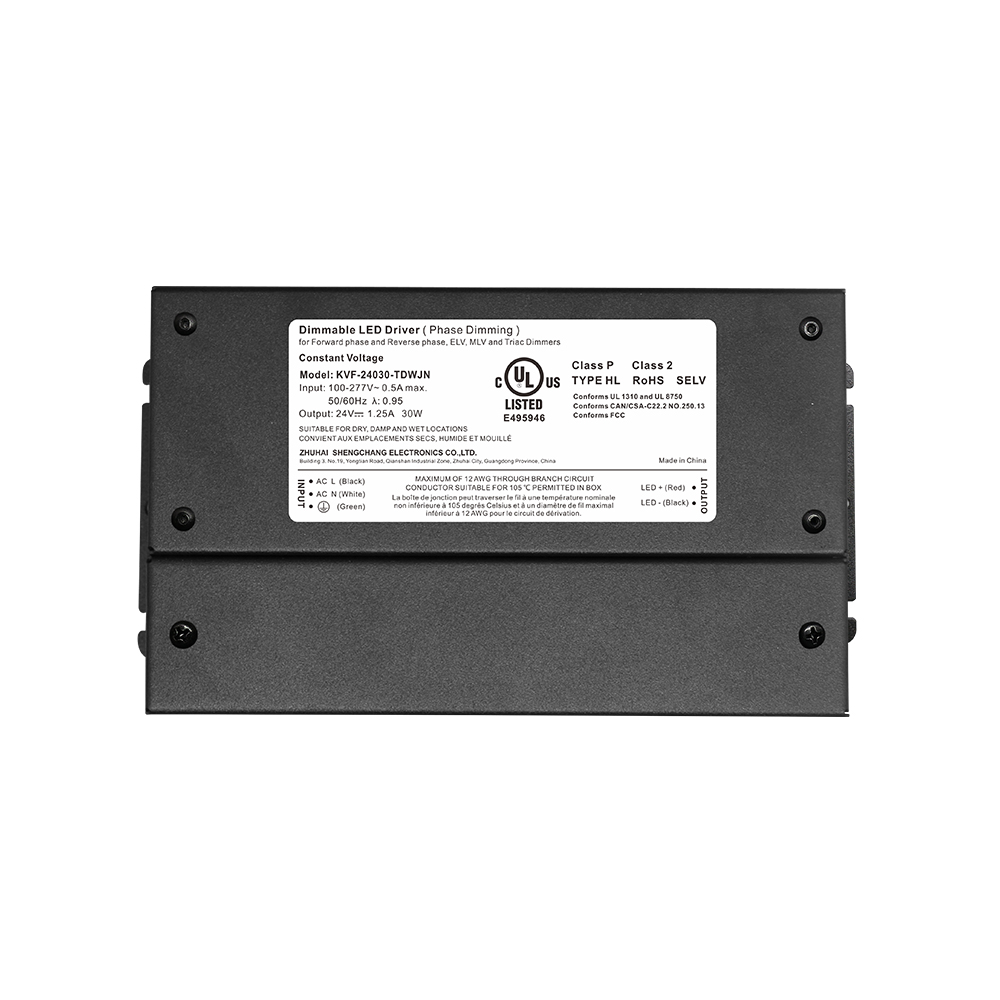

Bağlantı Kutulu 30W ila 600W Triyak Kısılabilir LED Güç Kaynağı CV

Çıkış Gücü:
30W Sınıf 2
60W Sınıf 2
80W Sınıf 2
96W Sınıf 2
100W
120W
150W
200W
300W
500W
600W
180W Sınıf 2
192W Sınıf 2
288W Sınıf 2
300W Sınıf 2
384W Sınıf 2
Kullanılabilirlik:
Sor Sepete Ekle

  • KVF-TDWJN

  • Triyak

  • İzole

  • Sabit Gerilim

  • Karartma

  • IP66, Kuru ve Nemli, Islak

  • 100-277VAC

  • 30W, 60W, 80W, 96W, 100W, 120W, 150W, 200W, 300W, 500W, 600W

  • 12/ 24/ 36/ 48V

  • UL ve cUL, FCC, Sınıf 2, CE, RoHS, REACH

Avantaj

Bağlantı Kutulu 30W ila 600W Triyak Kısılabilir LED Güç Kaynağı CV


ABD Patentleri No. 9,942,959; 10,039,167; 9,661,710 sayılı ABD Patenti; 9,961,724 Sayısı

ABD Patentleri No.  11,723,164



Çıkış:

Sabit Gerilim

Menzil:

100-277VAC

PFC tasarımı:

Dahili aktif PFC işlevi

Korumalar:

Kısa devre/aşırı yük/aşırı sıcaklık

Isı dağılımı:

Serbest hava taşınımıyla soğutma

Su geçirmezlik performansı:

Kuru, nemli ve ıslak konum için tam korumalı demir gövde

Karartma işlevi:

Faz karartma: İleri faz, MLV ve Ters faz, ELV, TRIAC dimmerlerle çalışır.

Karartma aralığı:

%0-100

Başvuru:

LED aydınlatma uygulamasına uygundur

Garanti:

5 yıl garanti

Diğerleri:

PWM çıkışı, Yüksek güç faktörü PF≥0,95, titreşimsiz karartma
Şartname


Çıkış Gücü

Model Numarası

Çıkış Gerilimi

Çıkış Akımı

Boyut

Ağırlık

30W

KVF-12030-TDWJN

12V

2,5A

165*94,5*40 mm

0,93 kg

KVF-24030-TDWJN

24V

1.25A

KVF-36030-TDWJN

36V

0.83A

KVF-48030-TDWJN

48V

0.63A

60W

KVF-12060-TDWJN

12V

5A

188*94,5*40 mm

1.03 kg

KVF-24060-TDWJN

24V

2,5A

KVF-36060-TDWJN

36V

1.67

KVF-48060-TDWJN

48V

1.25A

80W

KVF-12080-TDWJN

12V

6.66A

220*94,5*42,7 mm

1,26 kg

KVF-24080-TDWJN

24V

3.34A

KVF-36080-TDWJN

36V

2.22A

KVF-48080-TDWJN

48V

1.67A

96W

KVF-24096-TDWJN

24V

4A

KVF-36096-TDWJN

36V

2.67A

KVF-48096-TDWJN

48V

2A

100W

KVF-12100-TDWJN

12V

8.34A

KVF-24100-TDWJN

24V

4.17A

KVF-36100-TDWJN

36V

2.78A

KVF-48100-TDWJN

48V

2.09A

120W

KVF-12120-TDWJN

12V

10A

KVF-24120-TDWJN

24V

5A

KVF-36120-TDWJN

36V

3.33A

KVF-48120-TDWJN

48V

2,5A

150W

KVF-12150-TDWJN

12V

12,5A

260*105*45mm

1,81 kg

KVF-24150-TDWJN

24V

6.25A

KVF-36150-TDWJN

36V

4.17A

KVF-48150-TDWJN

48V

3.13A

200W

KVF-12200-TDWJN

12V

16.67A

KVF-24200-TDWJN

24V

8.34A

KVF-36200-TDWJN

36V

5.56A

KVF-48200-TDWJN

48V

4.17A

300W

KVF-12300-TDWJN

12V

25A

278*110*45mm

2,15 kg

KVF-24300-TDWJN

24V

12,5A

KVF-36300-TDWJN

36V

8.33A

KVF-48300-TDWJN

48V

6.25A

500W

KVF-12150-TDWJ

12V

12,5A

280*140*50,2 mm

2.70kg

KVF-24150-TDWJ

24V

6.25A

KVF-36150-TDWJ

36V

4.17A

KVF-48150-TDWJ

48V

3.13A

600W

KVF-12200-TDWJ

12V

16.67A

KVF-24200-TDWJ

24V

8.34A

KVF-36200-TDWJ

36V

5.56A

KVF-48200-TDWJ

48V

4.17A


Çıkış Gücü

Model Numarası

Çıkış Gerilimi

Çıkış Akımı

Boyut

Ağırlık

180W 3*60W         Sınıf 2

KVF-C12180-TDWJ

12V, ÇOKLU

3*5A

278*110*45mm

2,15 kg

192W 2*96W         Sınıf 2

KVF-C24192-TDWJ

24V, ÇOKLU

2*4A

278*110*45mm

2,15 kg

KVF-C36192-TDWJ

36V, ÇOKLU

2*2.67A

KVF-C48192-TDWJ

48V, ÇOKLU

2*2A

288W 3*96W         Sınıf 2

KVF-C24288-TDWJ

24V, ÇOKLU

3.4A

301*110*45mm

2,37 kg

KVF-C36288-TDWJ

36V, ÇOKLU

3*2.67A

KVF-C48288-TDWJ

48V, ÇOKLU

3*2.2A

300W 5*60W         Sınıf 2

KVF-C12300-TDWJ

12V, ÇOKLU

5*5A

301*110*45mm

2,37 kg

384W 4*96W         Sınıf 2

KVF-C24384-TDWJ

24V, ÇOKLU

4.4A

325*140*48mm

2,85 kg

KVF-C36384-TDWJ

36V, ÇOKLU

4*2.67A

KVF-C48384-TDWJ

48V, ÇOKLU

4*2.2A

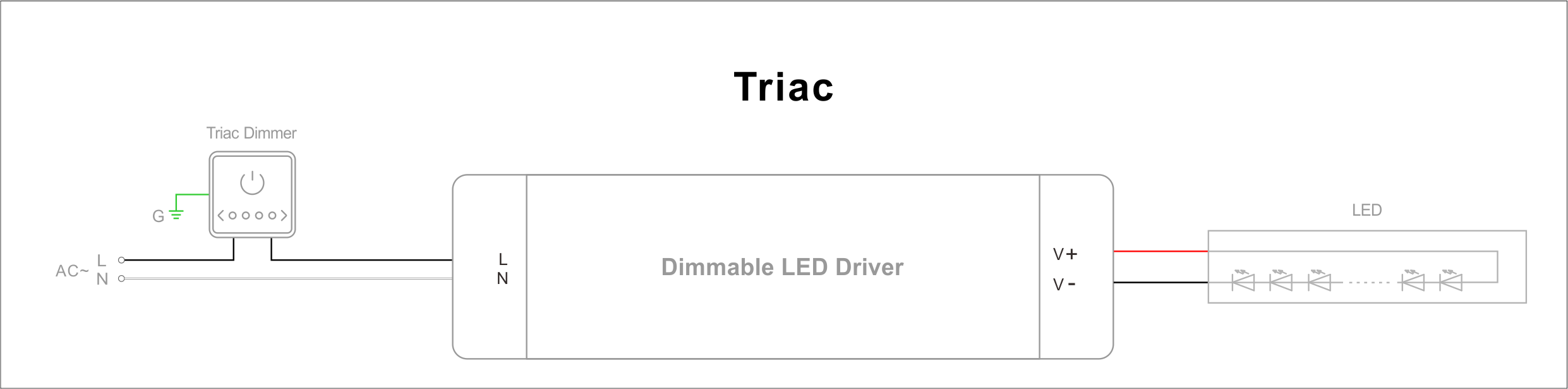

Triyak LED Sürücü Bağlantı Şeması

30W  Triyak LED Sürücü Bağlantı Şeması

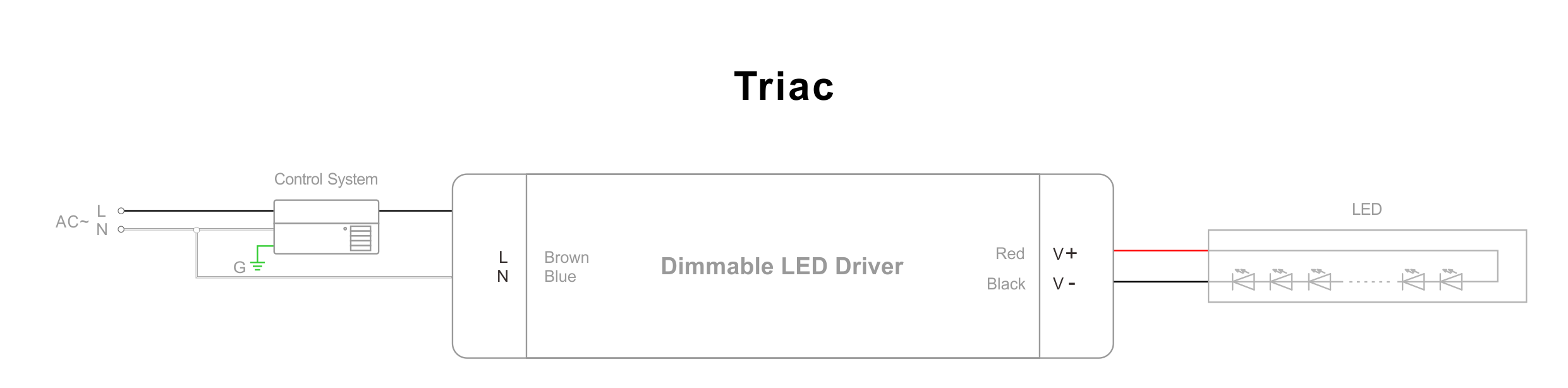

Triyak LED Sürücü Bağlantı Şeması (1)Triyak LED Sürücü Bağlantı Şeması (2)


30W ila 60W Triyak LED Sürücü Boyutu (teknik özellikler indirmesine bakın)




indirmek spec_30W Triyak loş. CV Sürücüsü KVF-TDWJN 12V&24V.pdf

indirmek spec_60W Triyak loş. CV Sürücüsü KVF-TDWJN 12V&24V.pdf

indirmek spec_80W Triyak loş. CV Sürücüsü KVF-TDWJN 12V&24V.pdf

indirmek spec_96W Triyak loş. CV Sürücüsü KVF-TDWJN 24V.pdf

indirmek spec_100W Triyak loş. CV Sürücüsü KVF-TDWJN 12V&24V.pdf

indirmek spec_120W Triyak loş. CV Sürücüsü KVF-TDWJN 12V&24V.pdf

indirmek spec_150W Triyak loş. CV Sürücüsü KVF-TDWJN 12V&24V.pdf

indirmek spec_200W Triyak loş. CV Sürücüsü KVF-TDWJN 12V&24V.pdf

indirmek spec_300W Triyak loş. CV Sürücüsü KVF-TDWJN 12V&24V.pdf

indirmek spec_300W Triyak loş. CV Sürücüsü KVF-C-TDWJ 12V.pdf

indirmek spec_500W TRIAC loş. CV sürücüsü KVF-TDWJ 12V&24V&36V&48V.pdf

indirmek spec_600W TRIAC loş. CV sürücüsü KVF-TDWJ 24V.pdf
