| OUPUT POWER: | |
|---|---|
TRIAC
โดดเดี่ยว
แรงดันไฟฟ้าคงที่
การหรี่
IP20, แห้งและชื้น
200-240Vac
30W
12/24/66/48V
ENEC, TUV, CE, ROHS, เข้าถึง

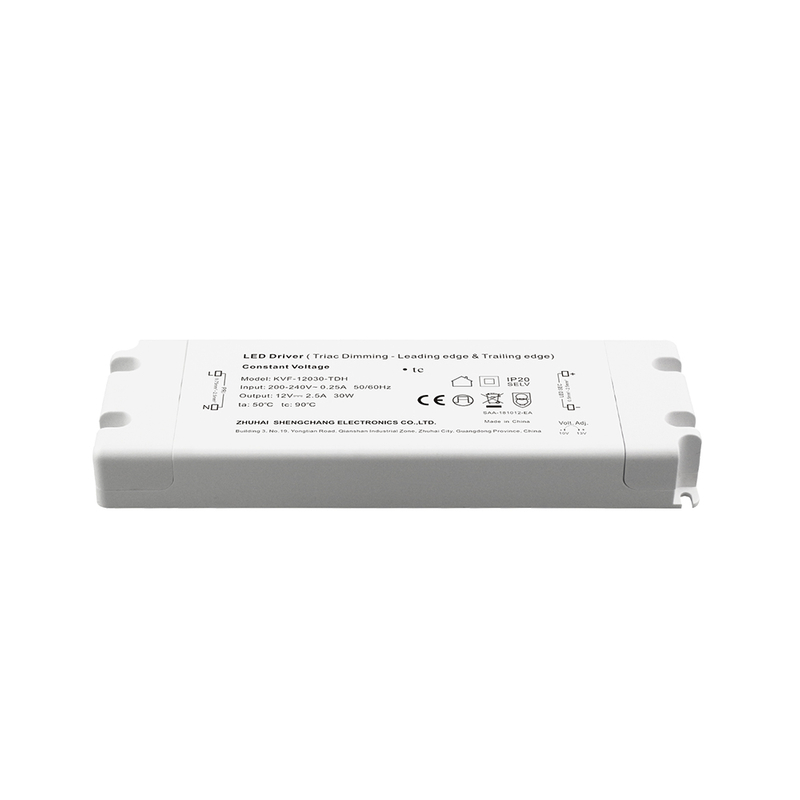

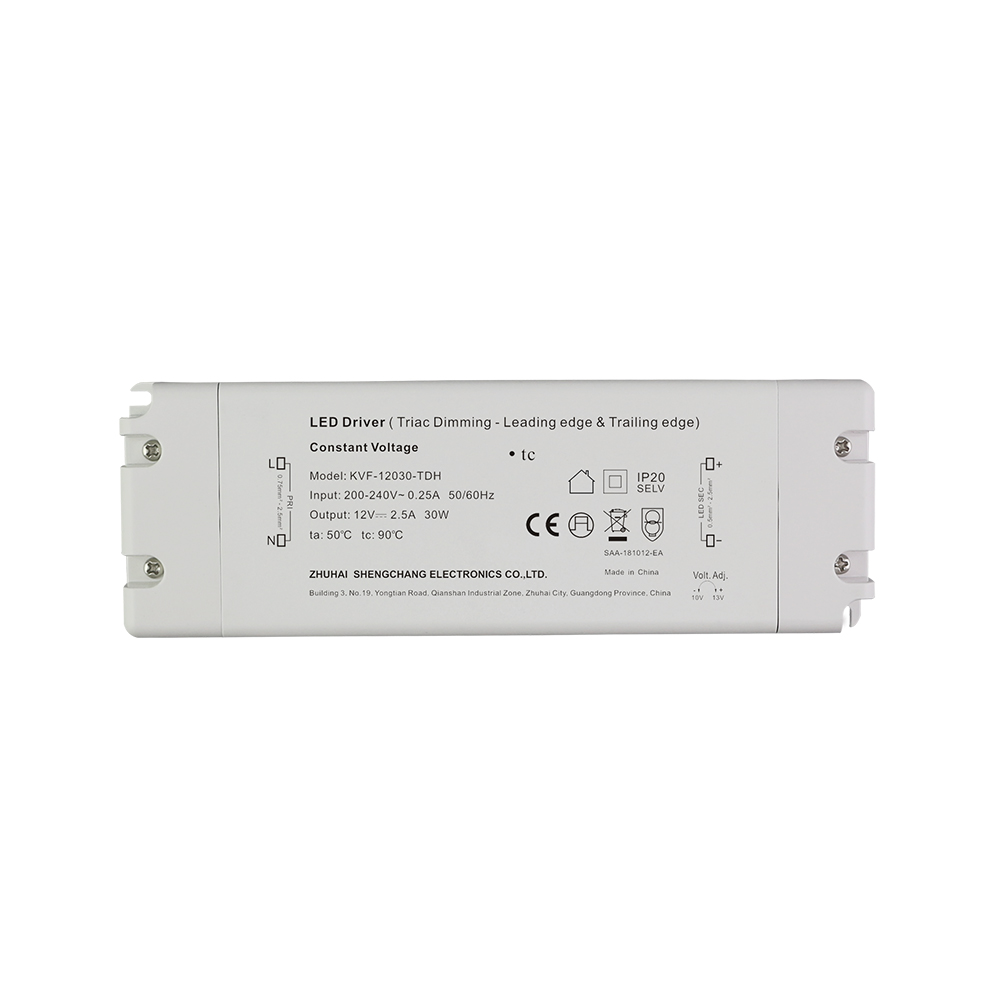

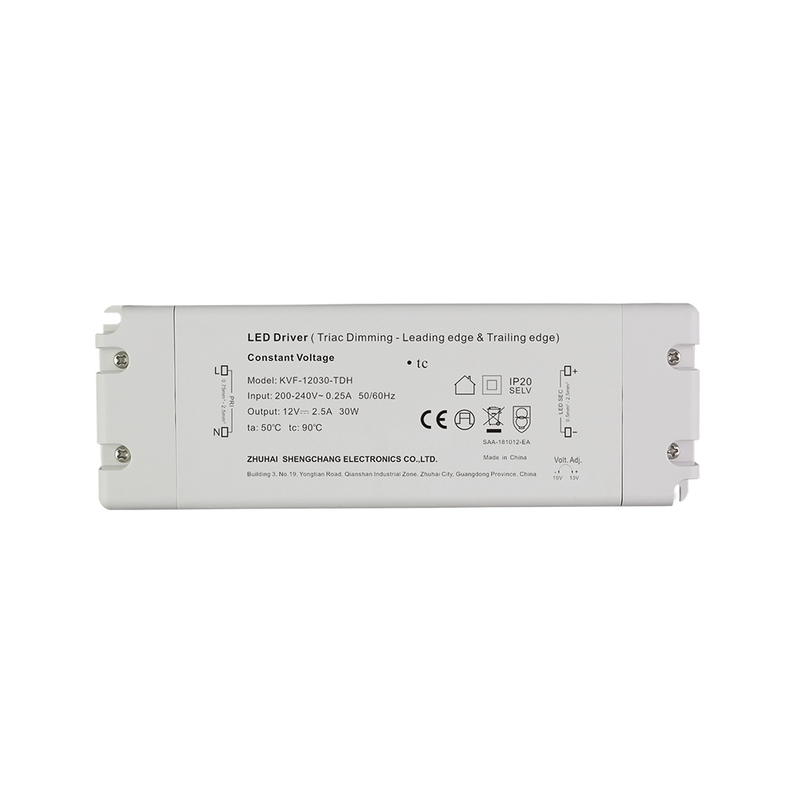

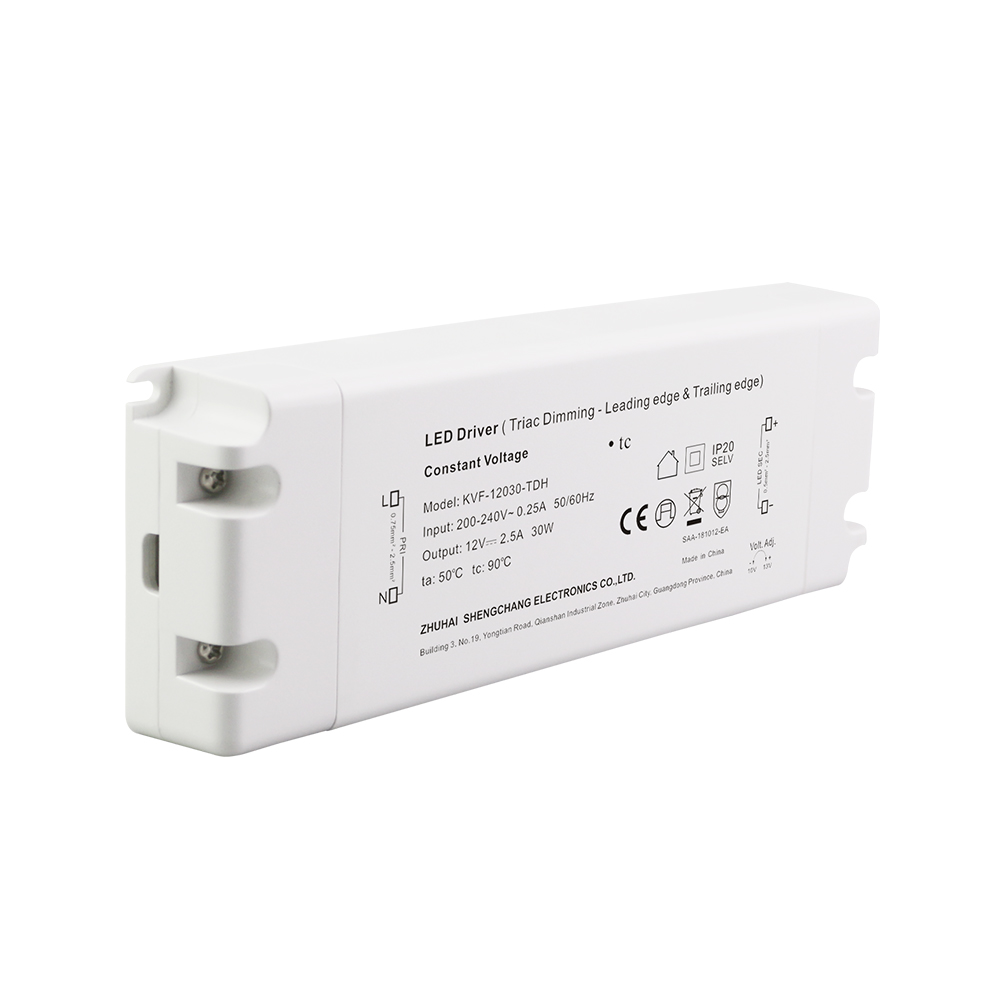

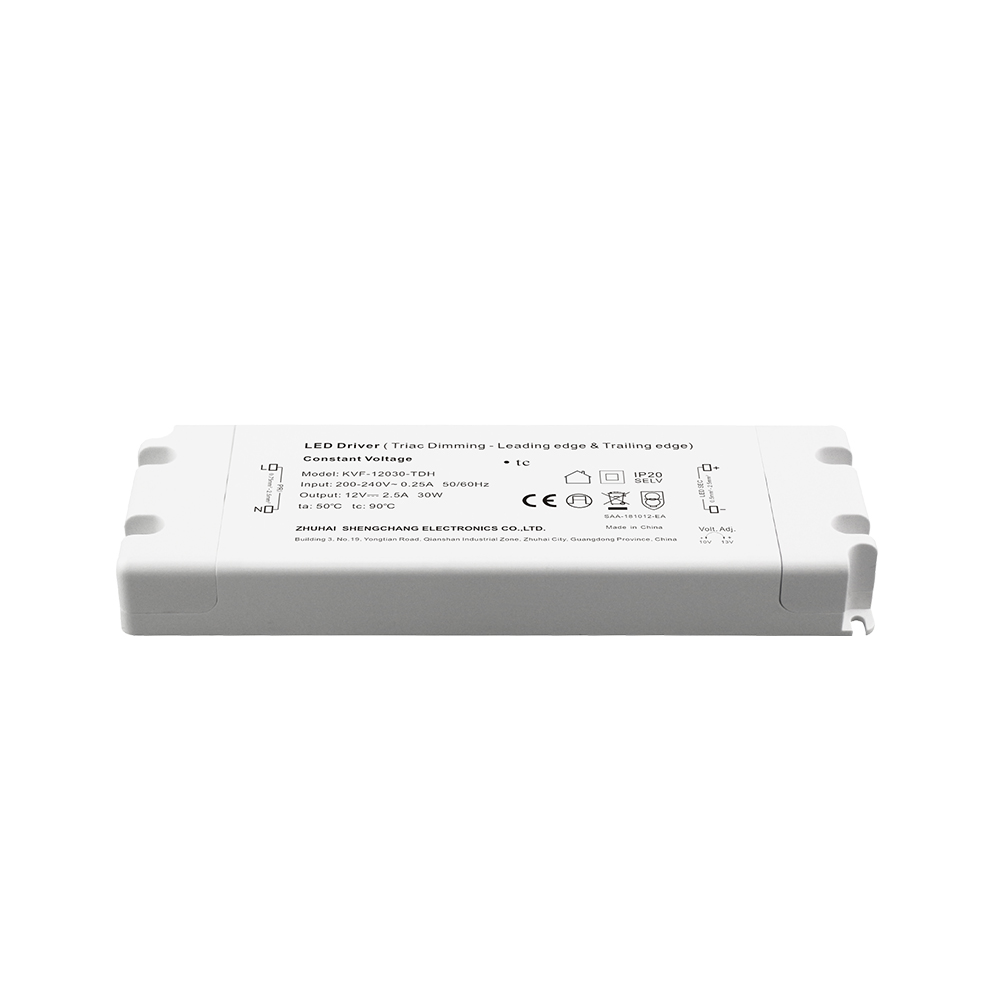

30 วัตต์ CV Triac Dimmable LED แหล่งจ่ายไฟแรงดันไฟฟ้าสูง
เอาท์พุท: | แรงดันไฟฟ้าคงที่ |
พิสัย: | 200-240Vac |
การออกแบบ PFC: | ฟังก์ชั่น PFC ที่ใช้งานอยู่ในตัว |
ประสิทธิภาพ: | สูงถึง 79% |
การคุ้มครอง: | การลัดวงจร/ อุณหภูมิสูงเกินไป/ มากกว่าอุณหภูมิ |
การกระจายความร้อน: | ระบายความร้อนด้วยการพาความร้อนของอากาศฟรี |
ประสิทธิภาพกันน้ำ: ฟีเจอร์หรี่แสง: | IP20 ปรับแรงดันไฟฟ้าด้วยลูกบิด |
ฟังก์ชั่นการหรี่แสง: | การหรี่แสงเฟส: ทำงานกับขอบชั้นนำ MLV และขอบต่อท้าย, ELV, Triac Dimmers |
ช่วงหรี่แสง: | 0-100% |
แอปพลิเคชัน: | เหมาะสำหรับการประยุกต์ใช้แสงไฟ LED |
การรับประกัน: | การรับประกัน 5 ปี |
แบบอย่าง | kv f -12030-td h | KVF-24030-TDH | |
o utput | แรงดันดีซี | 12V 12V | 24V |
ความทนทานต่อแรงดันไฟฟ้า | ± 0.5V | ||
จัดอันดับปัจจุบัน | 2.5อัน | 1.25อัน | |
อำนาจที่ได้รับการจัดอันดับ | 30W | ||
ป้อน ข้อมูล | ช่วงแรงดันไฟฟ้า | 200- 240V AC | |
ช่วงความถี่ | 47~ 63Hz | ||
ปัจจัยอำนาจ | PF ≧ 0.97/200VAC PF ≧ 0.97/230VAC PF ≧ 0.97/240VAC (โหลดเต็ม) | ||
การโหลดเต็มรูป แบบ ประสิทธิภาพ ( ประเภท ) | 79- | 79- | |
กระแส AC (สูงสุด) | 0.22อัน | 0.22อัน | |
กระแสรั่วไหล | < 0.50ma | ||
การป้องกัน | ลัดวงจร | ปิดเครื่องแรงดันไฟฟ้า O/P , อีกครั้งเพื่อกู้คืน หลังจาก เงื่อนไขความผิดพลาด ถูก ลบ d | |
กำลังโหลดมากกว่า | ≦ 120% ปิดแรงดันไฟฟ้า O/P, เปิดใช้งานอีกครั้งเพื่อกู้คืน | ||
เกินปัจจุบัน | ≦ 1.2 *ฉัน ออก | ||
อุณหภูมิสูงกว่า | 100℃ ± 10℃ ปิดแรงดันไฟฟ้า O/P, เปิดใช้งานอีกครั้งเพื่อกู้คืน | ||
สิ่งแวดล้อม | อุณหภูมิทำงาน | -40-+ 70 ℃ | |
ความชื้นในการทำงาน | 20-90%rh | ||
Tem. tem., ความชื้น | -40~ +80 ℃ ,10-95%rh | ||
อุณหภูมิ | ± 0.03%/℃ ( 0-50 ℃ ) | ||
การสั่นสะเทือน | 10-500Hz, 2G 10min./1 รอบระยะเวลา 72 นาทีแต่ละอันตามแนวแกน x, y, z | ||
ความปลอดภัยและ EMC | มาตรฐานความปลอดภัย | EN61347-1 EN61347-2-13 | |
ทนต่อแรงดันไฟฟ้า | I/PO/P: 3.75KVAC | ||
ความต้านทานแยก | I/PO/P : 100MΩ/500VDC/25 ℃/70%RH | ||
EMC Emission | EN55015, EN61000-3-2,3 ( 6โหลด 0%) | ||
คนอื่น | net.weight | 0.21กิโลกรัม | |
ขนาด | 155*54*20 มม. ( l*w*h ) | ||
การบรรจุหีบห่อ | 160*60*23 มม. สำหรับ ด้านใน กล่อง ; 350*240*130 มม. สำหรับ PCS 40CARTON/CTN | ||
หมายเหตุ | 1. พารามิเตอร์ทั้งหมดที่ไม่ได้กล่าวถึงเป็นพิเศษจะถูกวัดที่ 3อินพุต 2 0VAC โหลดจัดอันดับและ 25 ℃ ของอุณหภูมิแวดล้อม 2. ความอดทน: รวมถึงการตั้งค่าความอดทนของเราการควบคุมสายและการควบคุมการโหลด 3. แหล่งจ่ายไฟถือเป็นส่วนประกอบที่จะดำเนินการร่วมกับอุปกรณ์สุดท้าย เนื่องจากประสิทธิภาพ EMC จะได้รับผลกระทบจากการติดตั้งที่สมบูรณ์ผู้ผลิตอุปกรณ์ขั้นสุดท้ายจะต้องมีคุณสมบัติ EMC Directive ในการติดตั้งที่สมบูรณ์อีกครั้ง 4. ช่วงการโหลดจาก 10% ถึง 100% | ||
ไดอะแกรมการเดินสายไฟ LED Triac LED
Triac LED ขนาดไดรเวอร์ (ดูข้อมูลจำเพาะดาวน์โหลด）
