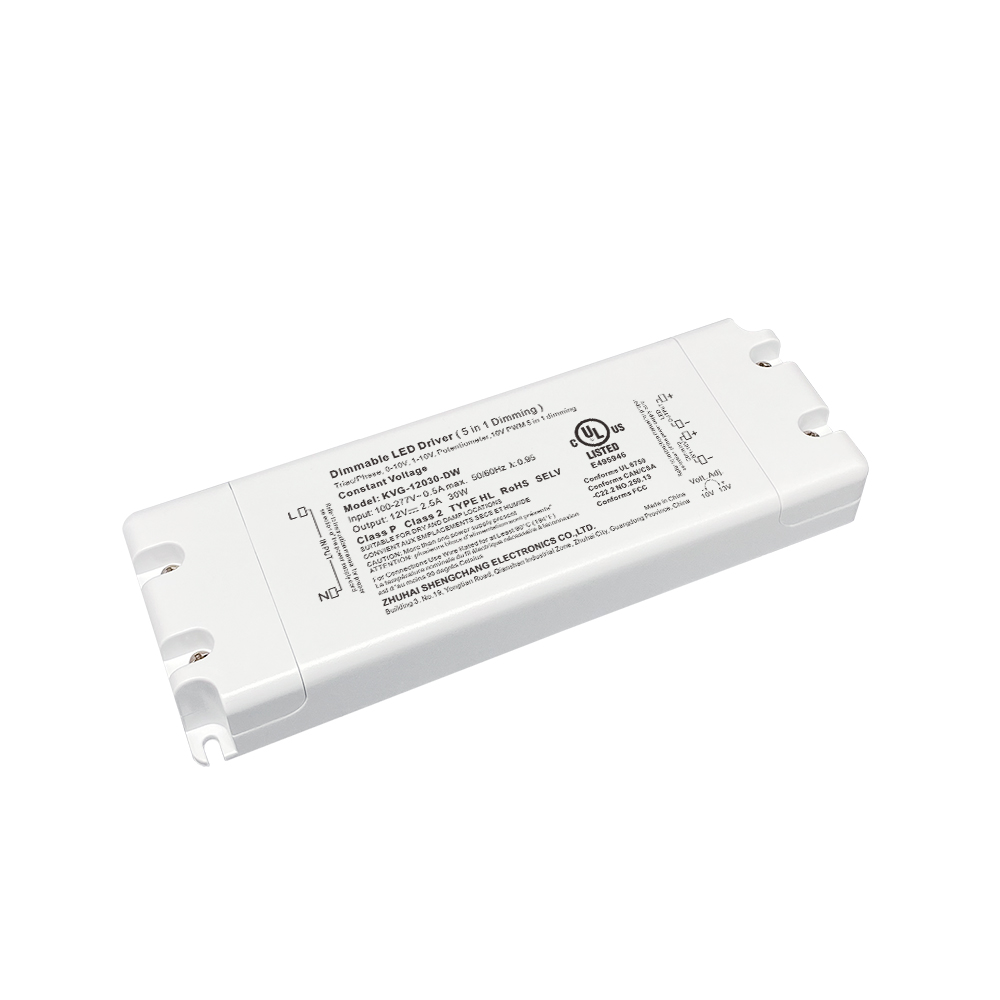

30W Triac 0-10V Dimmable एलईडी ड्राइवर 100v ac से 12v 24v 36v 48v डीसी आउटपुट
पीडब्ल्यूएम एसी फेज कट(Triac)/ 0-10V/ 1-10V / पोटेंशिओमीटर/ 10V पीडब्ल्यूएम ( 5 मे 1) संगत समाधान dimmable ड्राइवर, परियोजनाक कें लेल आसान बनायत छै आ इन्वेंट्री कें सरल बनायत छै. 30W Triac 0-10V Dimmable LED ड्राइवर लोकप्रिय dimmers के एक विस्तृत सरणी के साथ संगत छै, जेकरा म॑ ELV & MLV & TRIAC dimmers, 0-10V | १-१० वी | पोटेंशिओमीटर | 10V PWM dimmer और विभिन्न प्रकाश नियंत्रण प्रणाली, जैसे Lutron, Leviton,Crestron ,आदि | अइ सं ड्राइवरक कें मौजूदा प्रकाश स्थापनाक मे एकीकृत करनाय आसान भ जायत छै. 30W Triac 0-10V Dimmable LED ड्राइवर चिकनी आ कोनो झिलमिलाहट 0-100% फुल डिम करय योग्य रेंज आ स्टेपलेस डिम करय योग्य प्रदर्शन प्रदान करैत अछि ।
·बिल्ट-इन सक्रिय पीएफसी समारोह
·80% तक दक्षता
·संरक्षण: शॉर्ट सर्किट, ओवर लोड, ओवर तापमान
·मुक्त वायु संवहन द्वारा शीतलन
·पूर्ण सुरक्षा प्लास्टिक आवास, सूखा आ नम स्थानक कें लेल
·डिमिंग फंक्शन: 1।
·फेज डिमिंग : फॉरवर्ड फेज या लीडिंग एज, एमएलवी आ रिवर्स, फेज ट्रेलिंग एज, ईएलवी, TRIAC डिमर के साथ काज करू |
·0-10V मद्धिम: 0-10V, 1-10V, पोटेंशिओमीटर, और 10V पीडब्ल्यूएम 4 में 1
·Dimming रेंज: 0-100% आर.
· एलईडी प्रकाश आ चलैत साइन अनुप्रयोगक लेल उपयुक्त
आदर्श |
केवीजी-12 030-डी डब्ल्यू |
केवीजी- 24030-डी डब्ल्यू |
केवीजी- 36030-डी डब्ल्यू |
केवीजी- 48030-डी डब्ल्यू |
आउटपुट |
डीसी वोल्टेज |
12वी के |
24वी के |
36वी के |
48वी. |
वोल्टेज सहिष्णुता |
± 0.5 वी |
वोल्टेज नियमन |
± 0.5% 10। |
रेटेड करंट |
2.5एको |
1.25एको |
0.83 क |
0.63एको |
रेटेड पावर |
30डब्ल्यू |
भार नियमन |
± 1 % 10। |
इनपुट |
वोल्टेज रेंज |
100-277 वीएसी के |
आवृत्ति सीमा |
47 - 63एच जेड |
पावर फैक्टर ( Typ. )@ पूर्ण भार |
0.99@120वीएसी 0.95@ 277वीएसी |
THD( Typ . ) @ पूरा भार |
< 20% @ 120VAC & 277VAC |
दक्षता ( Typ. )@ पूर्ण भार |
79% @ 120VAC 80% @ 277VAC |
78.5% @ 120वीएसी 80.5 , % @ 277वीएसी |
एसी करंट ( अधिकतम ) 1। |
0.5एको |
इनरश करंट ( Typ. ) 1। |
7 ए, 50%, 420us @ 120VAC; 12A, 50% , 480us @ 277VAC |
रिसाव करंट |
<0.5mA |
संरक्षण |
शॉर्ट सर्किट |
S hut down o/p वोल्टेज , पुनः पावर पर गलती के स्थिति हटाने के बाद रिकवर करने के लिए d |
ओवर लोड |
≤120% हिचकी मोड,दोष स्थिति हटा देल गेल अछि के बाद स्वचालित रूप स ठीक भ जाइत अछि |
तापमान के ऊपर |
खोल सतह temp.100 ° C± 10 ° C बंद o / पी वोल्टेज, स्वचालित रूप स ठंडा के बाद ठीक |
पर्यावरण |
कार्यरत टेम्प। |
-40 ~+ 60°C (नीचे देखें डिरेटिंग वक्र) |
काम कर रहे आर्द्रता |
20 - 9 0%आरएच गैर संघननशील |
भंडारण TEM.,आर्द्रता |
-40 - +80°C,10 - 95% आरएच गैर संघनन |
TEMP.गुणांक |
± 0.03% / डिग्री सेल्सियस (0 - 50 डिग्री सेल्सियस)। |
कंपन |
10 ~ 500Hz, 2जी 1 2मिनट / 1 चक्र, के लिए अवधि । 72मिनट प्रत्येक X,Y,Z अक्ष के साथ |
सुरक्षा एवं ईएमसी |
सुरक्षा मानक |
UL8750 कैन/सीएसए-सी22.2 सं.250.13 (अमेरिका)। |
वोल्टेज के सामना करब |
आई/पीओ/पी: 1.88के वीएसी (अमेरिका)। |
अलगाव प्रतिरोध |
I/PO/P : 100MΩ / 500VDC / 25°C / 70% आरएच |
ईएमसी उत्सर्जन |
FCC 47 CFR भाग 15 ,उपभाग बी (अमेरिका) |
आन लोक |
शुद्ध वजन |
0.21किलोग्राम 2019। |
आयाम |
155 * 54 * 19.7मिमी (एल * डब्ल्यू * एच)। |
P acking |
350*240*130mm 40pcs /CTN |
नोट्स |
1. विशेष रूप सं उल्लेख नहि कैल गेल सबटा पैरामीटर कें 120VAC इनपुट, रेटेड लोड आ 25 °C कें परिवेश तापमान पर मापल गेल छै. 2. सहिष्णुता: सेट अप सहिष्णुता आ भार नियमन शामिल अछि . |

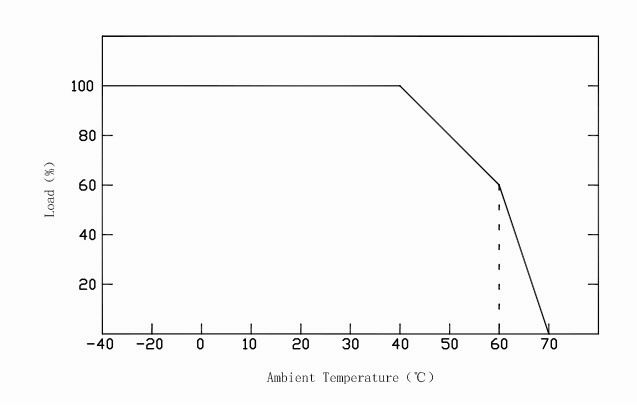

100v -277v ac से 30w 12v 24v 36v 48v dc Triac 0-10V Dimmable एलईडी ड्राइवर Derating वक्र :
*हुनकर जीवन बढ़ेबाक लेल कृपया Derating Curve देखू आ तापमान के अनुसार Derating करू |

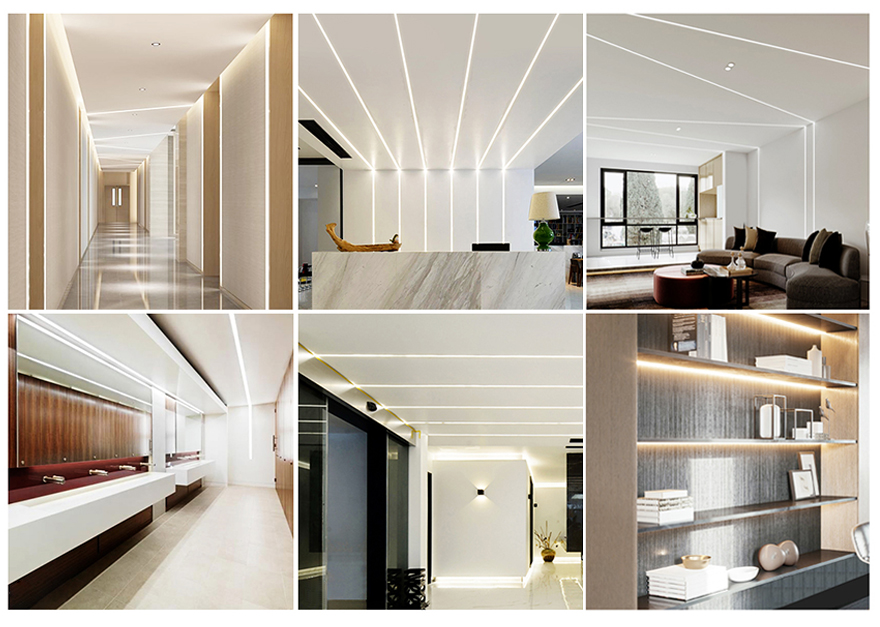

एलईडी टेप/पट्टी, मॉड्यूल, एलईडी बार लाइट, कैबिनेट लाइट, किचन लाइट आ अन्य एलईडी फिक्स्चर कें लेल उपयोग करय कें लेल एकदम सही.

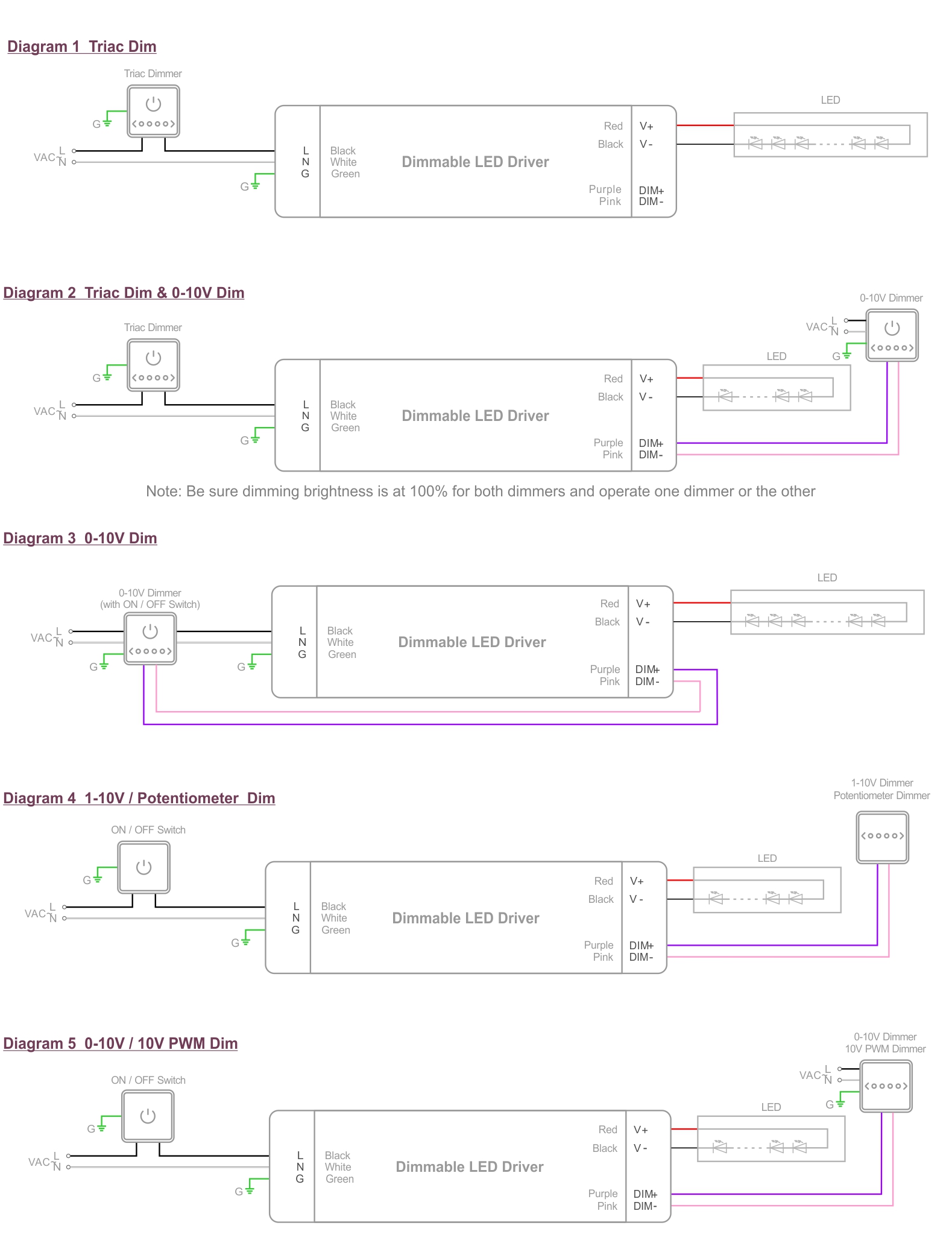

एलईडी ड्राइवर वायरिंग आरेख
100v -277v ac से 30w 12v 24v 36v 48v dc Triac 0-10V Dimmable एलईडी ड्राइवर वायरिंग आरेख :
1) ई एलईडी ड्राइवर योग्य आ पेशेवर व्यक्ति द्वारा स्थापित करबाक चाही;
2) कृपया सुनिश्चित करू जे ड्राइवर के चारू कात पर्याप्त हवादार व्यवस्था लगाओल गेल अछि जाहि सं गर्मी के क्षय भ सकय.
3) प्रकाश आ बिजली आपूर्ति कें नुकसान सं बचय कें लेल परीक्षण सं पहिले सुनिश्चित करूं कि वायरिंग सही छै;
4) यदि dri ver सामान्य रूप स काज नहि क सकैत अछि त निजी रूप स रखरखाव नहि करू; कोनो तरहक प्रश्न हो त संपर्क करू सुरेट्रॉन 2019।.
कृपया हमर वेबसाइट पर जाऊ या संपर्क करू ! अधिक जानकारी के लेल सुरेट्रॉन के नेतृत्व में ड्राइवर
सुरेट्रॉन ईमेल : info@scpower
