Повезивање ЛЕД траке са напајањем је лако да се „усветли“, али комерцијални пројекти захтевају више: предвидљиву осветљеност на дугим стазама, без треперења, чисто затамњење, усклађеност и могућност одржавања. Испод је ревидирани, инжењерски оријентисан водич написан за дизајнере осветљења, електроинжењере, менаџере пројеката и тимове за набавку—са јасном логиком избора, табелама за поређење и практичним водичем за протокол.
Разумевање ЛЕД трака (прво контекст пројекта)
Светла за ЛЕД траке су флексибилне штампане плоче напуњене ЛЕД диодама и отпорницима (или елементима са константном струјом), обично се испоручују као колути од 5 м и дизајнирани да се секу у означеним интервалима. У комерцијалним инсталацијама, користе се за осветљење увала, фасаде, малопродајне полице, ознаке, путоказ и осветљење угоститељских карактеристика — апликације где су униформност, поновљивост и дуго радно време важнији од „уради сам погодности“.
Шта су ЛЕД траке (а шта нису)
ЛЕД траке су обично оптерећења константног напона (најчешће 12 ВДЦ или 24 ВДЦ). Обично се не повезују директно на електричну мрежу осим ако нису високонапонске / мрежне траке са наменским прибором и сигурносним одредбама.
Уобичајени типови на које ћете наићи у спецификацијама:
● Једнобојне траке константног напона (12 В / 24 В): најједноставнија архитектура, једноставно затамњење и зонирање.
● РГБ / РГБВ траке константног напона: захтевају вишеканалну контролу (3 или 4 канала) преко контролера/декодера плус напајање.
● Високонапонске (мрежне) ЛЕД траке: користе се за дуге вожње; захтеви за инсталацију и безбедност су различити (и често строжи).
Ево кратке референце за дискусије о спецификацијама:
Тип |
Карактеристике |
Типични случајеви коришћења пројекта |
Једнобојна биографија |
Једна боја, 2-жичне (+/−), лако зонирање |
Осветљење увале, полице, ходници, сигнализација |
РГБ / РГБВ ЦВ |
4-жични/5-жични у зависности од уобичајене аноде/катоде, потребан је контролер |
Сцене гостопримства, малопродајни дисплеји, истакнути зидови |
Висок напон / Мрежа |
Дуге вожње, мање места убризгавања, специјални конектори |
Велики линеарни акценти, спољни периметри (где је дозвољено) |
Зашто тракасто осветљење побеђује у комерцијалним окружењима
За доносиоце одлука, предлог вредности је обично:
● Енергетска ефикасност: висока ефикасност при малој снази по метру.
● Дуг радни век: често десетине хиљада сати када се правилно напаја и термички управља.
● Флексибилност дизајна: непрекидне линије, уски радијуси, плитки профили.
● Компатибилност контроле: од једноставног фазног затамњивања до адресабилних протокола (ДАЛИ-2 / ДМКС512) у зависности од системских захтева.
Избор правог напајања (драјвера) за ЛЕД траке
Најчешћи кварови на пројекту са тракастим осветљењем нису ЛЕД диоде – то су проблеми са архитектуром напајања: погрешан напон, недовољан простор, пад напона, лош термални положај или неусклађеност протокола.
Основе напајања (напон, снага, простор за главу)
Већина комерцијалних ЛЕД трака је специфицирана као константни напон од 12 ВДЦ или 24 ВДЦ. Правило је једноставно:
● Излазни напон напајања мора одговарати називном напону ЛЕД траке (12 В до 12 В, 24 В до 24 В).
● Снага напајања мора премашити укупно прикључено оптерећење са маргином.
За величину снаге:
1. Прочитајте спецификацију траке: В/м (вати по метру).
2. Помножите инсталираном дужином у метрима.
3. Додајте дизајнерску маргину (обично 20% до 30% за комерцијални континуирани рад, у зависности од температуре околине, кућишта и времена рада).
Користите ову калкулацију:
$$ П{укупно} = (П{по метру} пута Л) пута (1 + маргина) $$
Пример:
● Трака: 9,6 В/м
● Дужина: 20 м
● Маржа: 25%
$$ П_{укупно} = (9,6 пута 20) пута 1,25 = 240 В $$
Тако бисте навели ≥ 240 В укупно доступно (често подељено на више драјвера за зонирање, редундантност и управљање падом напона).
Две категорије морате јасно раздвојити у пројектној документацији
Грешка у набавци која се понавља је третирање „свега што производи 24 ВДЦ“ као еквивалентног. За комерцијалне пројекте, није. Испод је потребна упоредна табела која разликује адаптере потрошачког квалитета од индустријских ЛЕД драјвера (као што су Суретрон решења).
Пре стола: закључак набавке је да су возачи део система за контролу осветљења и електричног система, а не додатак као робни пуњач за телефон.
Критеријуми |
Адаптер за потрошаче (Валл-варт / Десктоп ПСУ) |

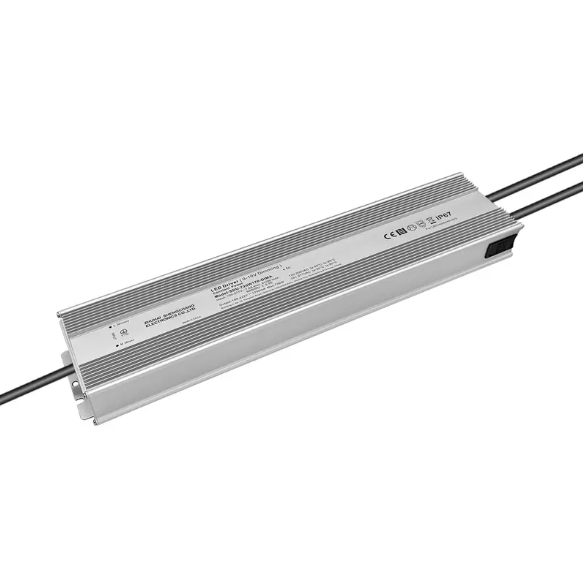

Индустријски ЛЕД драјвер (нпр. Суретрон решења) |
Наменска употреба |
Низак ризик, мала оптерећења, привремена подешавања |
Комерцијални, дуги циклуси рада, пројектоване инсталације |
Ожичење / интеграција |
Типично ДЦ утикач; ограничене могућности терминала |
Вијчани терминали / робусни И/О за интеграцију панела |
Излазна стабилност |
Увелике варира у зависности од бренда/серије; већи ризик од таласања |
Типично строжа регулација; доследније перформансе |
Заштитне карактеристике |
Често основни; документација може бити ограничена |
Обично укључује заштиту од кратког споја/преоптерећења/превише температуре (зависно од модела) |
Подршка за затамњивање / контролу |
Обично никакво или ограничено власнички затамњење |
Опције за триац, 0-10В, ДАЛИ-2, ДМКС512 (зависно од модела/серије) |
Документација о усклађености |
Недоследно; можда недостаје документација која је потребна за пројекат |
Већа је вероватноћа да ће задовољити потребе комерцијалне документације (зависно од региона/модела) |
Одржавање |
Тешко за стандардизацију; замене могу да варирају |
Лакше је стандардизовати и складиштити резервне делове по серијама |
Укупни трошкови власништва |
Ниска набавна цена; већи ризик прераде |
Већи јединични трошак; мањи ризик и боља контрола животног циклуса |
Практично упутство за избор 12 В наспрам 24 В у комерцијалним серијама
● 24 В је генерално пожељан за дужи линеарни погон јер смањује струју за исту снагу, што помаже при паду напона и димензионисању проводника.
● 12 В и даље може бити прикладан за краће сегменте или специфичне траке, али обично захтева више тачака за убризгавање снаге ради униформности.
Кључна инжењерска тема: пад напона и убризгавање снаге
Комерцијалне инсталације често не прођу проверу униформности јер се трака доводи са једног краја на велике удаљености. Најбоља пракса укључује:
● Вишеструке тачке напајања (убризгавање снаге) за дуге вожње.
● Паралелна дистрибуција од драјвера до више краћих сегмената траке.
● Већи попречни пресек проводника на дистрибутивним водовима.
● Држите краћу удаљеност „возач-утовар“ где је то могуће.
Једноставно правило пројекта: ако видите затамњење на крају рада током макете, ваш проблем је обично пад напона, а не снага драјвера.
Припрема (алати, материјали и спремност локације)
Пројекти комерцијалних трака теку лакше када тим третира инсталацију као мали електрични систем, а не украсни додатак.
Алати и материјали (типични за рад који је спреман за пуштање у рад)
● Изоловани сет одвијача (затезање терминала)
● Скидач жице и клешта (за феруле/лупе где је потребно)
● Обуци и стезаљке (побољшава поузданост у навојним клемама)
● Термоскупљајућа цев и електрична трака (растерећење натезања и изолација)
● Мултиметар (провера једносмерног напона на излазу драјвера и улазу траке)
● Штампач етикета или маркери за каблове (за одржавање)
● Одобрени конектори (трака-жица, жица-жица) по спецификацији
● Монтажни хардвер и материјали термичког интерфејса по детаљу светиљке
Безбедносне мере и мере предострожности (не може се преговарати)
Безбедност и усклађеност нису опциони. Мрежно напајање треба да буде изоловано са закључавањем/ознаком (или локалним еквивалентом) пре отварања ожичења, а радове треба да изводи квалификовано особље у складу са локалним електричним прописима. Са инжењерске стране, требало би да потврдите да се улазни опсег драјвера поклапа са мрежом на локацији, да обезбедите исправно заштитно уземљење за метална кућишта и оквире драјвера, да проверите ИП оцену и еколошку подобност за унутрашње суве у односу на влажне или спољашње зоне, и да планирате усмеравање каблова и раздвајање између ожичења за напајање и контролу према стандарду пројекта.
Корак по корак: Повезивање ЛЕД траке са напајањем (комерцијални радни ток)
Овај одељак је написан редоследом који се користи на стварним сајтовима: провери, окончај, тестирај, документ.
Корак 1 — Потврдите архитектуру система (пре било каквог ожичења)
Пре слетања једног проводника, потврдите:
● Тип траке: једнобојна, РГБ, РГБВ, високонапонска или пиксела/адресира
● Напон: 12 ВДЦ или 24 ВДЦ (константни напон), или други како је наведено
● Укупно повезано оптерећење по драјверу и по каналу (за РГБ/РГБВ)
● Метод контроле: Триац / 0-10В / ДАЛИ-2 / ДМКС512, или само он/офф
● Приступ зонирању и одржавању (возачи у празном плафону? ормар? приступачна плоча?)
Ово спречава најскупљу грешку: изградњу архитектуре која се не може чисто наручити.
Корак 2 — Повежите напајање (драјвер) на мрежу (улаз наизменичне струје)
Већина жичаних драјвера има АЦ улазне терминале означене:
● Л (линија / уживо)
● Н (неутрално)
● ПЕ (заштитно уземљење/уземљење)
Типичне конвенције о боји проводника (проверити према стандардима региона и локације):
Терминал |
Типична боја жице |
Л |
Смеђа / црна / црвена |
Н |
Плаво / Бело |
ПЕ |
Зелено-жуто / зелено |
Напомене о инсталацији за комерцијалне пројекте
● Користите исправан обртни момент на терминалима (по техничком листу возача).
● Обезбедите одговарајућу узводну заштиту (прекидач/осигурач, РЦД/ГФЦИ где је потребно).
● За спољне/дуге доводе, размотрите заштиту од пренапона према спецификацији пројекта.
● Означите ИД кола и драјвера за пуштање у рад и будући сервис.
Корак 3 — Повежите ДЦ излаз драјвера на ЛЕД траку (једнобојна константни напон)
Већина драјвера константног напона представља ДЦ излаз као:
● В+ (позитивно)
● В− (негативно)
На тракама је то обично означено са + и − на тачкама реза и јастучићима.
Мапирање везе:
Веза |
ЛЕД трака |
Излаз драјвера |
Позитивно |
+ |
В+ |
Негативно |
− |
В− |
Најбоље праксе
● Користите исправан поларитет (обрнути поларитет обично доводи до „нема светла“, али немојте се ослањати на то као на заштиту).
● Одржавајте разумне дужине каблова за дистрибуцију једносмерне струје; повећати величину проводника за дуже вожње.
● Размислите о храњењу оба краја дугих трака или убризгавању у интервалима да бисте смањили пад напона.
Корак 4 — РГБ / РГБВ траке: додајте контролер/декодер (немојте да их „двожични“)
РГБ/РГБВ системи обично укључују:
● ДЦ напајање (константни напон)
● Контролер/декодер (преводи ДАЛИ/ДМКС/0-10В/итд. у ПВМ канале)
● ЛЕД трака (канали Р, Г, Б и опционо В)
Уобичајена топологија за РГБ константног напона:
● Драјвер обезбеђује 24 ВДЦ на улаз контролера
● Контролер шаље негативне канале (или позитивне у зависности од типа) на траку
Пошто се конвенције о ожичењу разликују (заједничка анода наспрам уобичајене катоде), увек пратите документацију траке и контролера. У пројектној документацији експлицитно показати:
● +24 В заједничка линија
● Каналски проводници и именовање терминала
● Ограничења струје канала и оптерећење по каналу
Корак 5 — Додајте затамњење/контролу (прво инжењерство, а не 'опционо')
У комерцијалном раду, затамњење и контрола ретко су опциони. Они су део намере дизајна и често део критеријума прихватања.
Испод је водич за избор протокола који повезује потребе пројекта са препорученим протоколима и како позиционирати Суретрон решења у спецификацији без претераног обећавања одређеног модела.
Пројектни захтев |
Препоручени протокол |
Зашто ово одговара (приказ дизајна/инжењеринга) |
Суретрон позиционирање (језик спецификације) |
Брза реконструкција, једноставно затамњење зида, минималне промене контролног ожичења |
Триац |
Користи постојеће фазно исечене диммере; најједноставнији пут за накнадну уградњу (компатибилност мора бити верификована) |
Наведите серију драјвера Суретрон са могућношћу затамњивања Триац-а која одговара оптерећењу и напону |
Стандардно комерцијално зонирање, глатко затамњење, једноставно пуштање у рад |
0-10В |
Широко коришћен; једноставна аналогна контрола; лако зонирање и решавање проблема |
Наведите Суретрон 0-10В драјвер са могућношћу затамњивања који је компатибилан са одабраним контролним модулима |
Контрола сцене у целој згради, адресабилна тела, интеграција са БМС-ом |
ДАЛИ-2 |
Адресибилан, стандардизован, скалабилан; јак за централизовано пуштање у рад и одржавање |
Наведите Суретрон ДАЛИ-2 драјвер решења; укључују захтеве за адресирање и подешавање сцене |
Динамички ефекти, медијске фасаде, контрола бина/угоститељских карактеристика |
ДМКС512 |
Контрола у реалном времену; робустан за динамичне сцене; подржава сложене секвенце |
Наведите решења за драјвер/декодер компатибилна са Суретрон ДМКС512; укључују захтеве за мапирање канала и терминацију |
Напомена о пуштању у рад: Који год протокол да буде изабран, додајте захтев за испоруку:
● 'Контролни распоред као што је направљен' укључујући адресе (ДАЛИ), мапе канала (ДМКС), зоне (0-10В) и локације возача.
Корак 6 — Тестирајте, наручите и документујте (како изгледа 'урађено')
Комерцијална контролна листа за пуштање у рад:
1. Проверите ДЦ излазни напон на терминалима драјвера под оптерећењем (мултиметар).
2. Проверите поларитет на првом улазу траке.
3. Проверите уједначеност: потражите затамњење на крају рада; ако постоји, прилагодите план ињекције.
4. Проверите треперење: посебно при ниским нивоима затамњења и тестовима камере ако је простор снимљен.
5. Термичка провера: потврдите да возачи нису у затвореним, прегрејаним просторима.
6. Контрола валидације: крива затамњивања, стабилност минималног нивоа, призивање сцене и безбедно понашање.
7. Означавање: ИД драјвера, ИД зоне, ИД кола и мапирање контролне адресе/канала.
Решавање проблема (комерцијални симптоми → основни узроци → поправке)
Решавање проблема у комерцијалним окружењима се односи на смањење времена дораде и заштиту распореда. Када трака не светли, најчешћи узроци су недостатак АЦ улаза у драјвер, обрнути ДЦ поларитет, активација заштите од преоптерећења/кратког контакта или неисправан конектор/пресечена тачка на траци. Сваки од њих се може брзо дијагностиковати мултиметром и дисциплинованим приступом изолације: проверите узводну мрежу и терминале, проверите излаз једносмерне струје на драјверу, затим проверите ДЦ на улазу траке и радите напред током рада.
ЛЕД трака не светли
Уобичајени узроци и поправци:
Симптом |
Вероватан узрок |
Акција |
Цело трчање |
Нема АЦ за драјвер / прекидач искључен |
Проверите узводно напајање, прекидач, терминале |
Цело трчање |
Обрнути поларитет на ДЦ |
Исправна В+/В− оријентација |
Цело трчање |
Заштита од преоптерећења/кратког контакта возача |
Искључите оптерећење, проверите да ли има кратких спојева, поново тестирајте, промените величину драјвера |
Делимично бежање |
Лош конектор/резна тачка |
Поново завршите на следећој ознаци реза, прегледајте лем/конектор |
Треперење или стробирање
У комерцијалним просторима, треперење постаје проблем квалитета и усклађености (треперење видљиво камером је честа жалба).
● Некомпатибилан метод затамњивања (нпр. фазни димер са драјвером који није Триац)
● таласање драјвера / лоша регулација (уобичајено код залиха лошег квалитета)
● Олабављене стезаљке или оштећени проводници
● ПВМ интеракција између контролера и драјвера (у РГБ системима)
Радње:
● Потврдите компатибилност протокола/драјвера (триац вс 0-10В вс ДАЛИ-2 вс ДМКС).
● Користите драјвере пројектне класе оптимизоване за треперење за осетљива окружења.
● Поново затворите и проверите обртни момент вијчаних прикључака.
● За ДМКС, проверите исправну топологију и завршетак према стандардној пракси.
Затамњење се не понаша према очекивањима
Када се затамњење не понаша како се очекује – прескакање, мртве зоне, нестабилна ниска фреквенција – основни узроци обично су погрешан тип драјвера за метод контроле, нетачно ожичење контроле (укључујући проблеме са сметњама), неусклађеност конфигурације контролног система (адреса/сцене нису усклађене са ожичењем) или неусклађеност оптерећења по каналу. Поправљање ових захтева захтева повратак на контролни распоред, потврђивање могућности драјвера у односу на протокол, одвајање и означавање контролног ожичења, валидацију адресирања и груписања за ДАЛИ‑2 и потврђивање да оптерећење канала за РГБ/РГБВ контролере остаје унутар номиналних граница.
Пројектне апликације у стварном свету (како доносиоци одлука користе ово)
Осветљење комерцијалне траке успева када се третира као систем: погон + дистрибуција + контрола + термални + приступ за одржавање.
Репрезентативне апликације по секторима
● Малопродаја: осветљење на ивицама полица, увале, акценти на екрану (фокус на униформност и чисто затамњење)
● Гостопримство: сцене и подешавање боја (фокус на избор протокола, пуштање у рад и поновљивост)
● Канцеларија/мешовита употреба: стандардизовано зонирање и интеграција (фокус на 0-10В или ДАЛИ-2 и документацију)
● Спољашње и фасаде: оцена животне средине, отпорност на пренапоне, употребљивост (фокус на ИП рејтинг, заштиту и управљање кабловима)
Значајни пројекти који користе Суретрон производе (позиционирани као инжењерски резултати)
Пројекти често бирају индустријске покретачке екосистеме како би постигли:
● Стабилно затамњење са смањеним ризиком од треперења
● Доследан учинак током дугих радних сати
● Боља стандардизација за набавку и резервне делове
● Скалабилна интеграција контроле (0-10В / ДАЛИ-2 / ДМКС512, у зависности од дизајна система)
Примери који се често наводе укључују велике угоститељске објекте и оријентирне објекте где су напредна решења за затамњење и поузданост на нивоу система очекивани исходи, а не опционе надоградње.
Изводи пројекта (за дизајн, ПМ и набавку)
Осветљење комерцијалних трака ретко је плуг-анд-плаи, али постаје предвидљиво када се основе закључају рано. Пре набавке, тимови треба да финализирају распореде напона и оптерећења, одлуче топологију драјвера укључујући зонирање и стратегију приступа, дефинишу план пада напона са тачкама убризгавања и димензионисањем проводника, изаберу контролни протокол усклађен са оперативним потребама простора и захтевају испоруку документације као што су конструкције, адресирање и мапе канала, означавање стратегије бања. Примопредаја је најјача када укључује распоред возача, распоред кола, распоред контроле, резултате пуштања у рад и план одржавања који предвиђа замену и приступ уместо да се нада да се проблеми никада неће појавити.
Закључак
Повезивање ЛЕД траке са напајањем у комерцијалним пројектима у основи се односи на системски инжењеринг: исправан напон и висину, промишљену дистрибуцију за управљање падом напона и прави контролни протокол за оперативне потребе пројекта. Када одредите ЛЕД драјвере индустријске класе (као што су Суретрон решења) и јасно документујете зонирање и контролу, смањујете време пуштања у рад, избегавате треперење и притужбе на уједначеност и знатно олакшавате будуће одржавање.
